Reseña de la placa base ASUS TUF GAMING B760M-BTF WIFI

-

- Advertisement -

El concepto de placa base es tan antiguo como el mundo. No hemos visto ningún cambio ni innovación global durante más de 20 años. Por supuesto, avances, nuevas interfaces de alta velocidad, pero ¿son realmente nuevas? ¿Qué edad tiene el bus PCI-Express? ¡22 años! Y este sigue siendo el estándar moderno para las tarjetas de video. Por supuesto, ha aumentado su velocidad a lo largo de dos décadas, pero el factor de forma en sí no ha cambiado. A medida que el estándar ATX se convirtió en un clásico, dictaba todas las reglas de la base de componentes. Lanzar algo nuevo significa desafiar la esencia misma de una computadora personal, violar la universalidad de todo el mercado de componentes. Hubo quienes lo intentaron. BTX, STX, DTX y otros formatos murieron por la muerte de los valientes. En el mejor de los casos, se han afianzado en el segmento de servidores. A pesar de todo, ASUS presentó al mundo una nueva placa: TUF GAMING B760M-BTF WIFI , marcando el nuevo estándar BTF.

ASUS TUF GAMING B760M-BTF WIFI

Si tiene éxito o no, no es tan importante. Este es un gran avance, una revolución, y significa un motor de progreso. El tiempo pronto pondrá todo en su lugar y revelará las cualidades positivas y negativas de la norma. Y de momento, podemos conocer al detalle la nueva placa base y el factor de forma BTF más avanzado.

- Advertisement -

Precio y posicionamiento

El precio de venta de la novedad es de 200 dólares . Por un lado, no tiene sentido discutir el coste. Ya no hay placas similares (pero por ahora) y no hay nadie con quien comparar la B760M-BTF. Por otro lado, el precio del producto no destaca entre placas base de características similares. Sin bonificación de progreso. ¡Es una estrategia de marketing astuta pero excelente! ¿Muchos comprarían una placa de formato desconocido a un precio inflado? No pienses. Pero cuando el coste es democrático y más que competitivo, el inicio de las ventas puede ser rápido. Básicamente, ASUS TUF GAMING B760M-BTF WIFI es una plataforma de juegos superior con todas las interfaces modernas. Pero qué tipo de bestia es, lo descubriremos más adelante.

Especificaciones ASUS TUF GAMING B760M-BTF WIFI

  • Zócalo: LGA 1700
  • Conjunto de chips: Intel B760
  • Formato: microATX
  • Dimensiones: 244×244 mm
  • Ranuras de RAM: 4
  • Tipo de RAM: DDR5
  • Frecuencia de RAM: 4800-7200 MHz
  • Cantidad máxima de RAM: 192 GB
  • Modo de funcionamiento de RAM: dos canales
  • Interfaz principal2: 3×PCI-e 4.0
  • Interfaz PCI-e principal: PCI-Express 5.0
  • Wi-Fi estándar: 802.11ax
  • Estándar Bluetooth: 5.2
  • Estándar LAN: 2,5 Gbps
  • Fases de potencia: 14
  • Disipador VRM: Sí
  • Control de iluminación: Aura RGB
  • Diagrama de conexión de energía: 24
  • Diagrama de conexión de alimentación de la CPU: 8 + 4
  • BIOS: AMI

¿Qué es BTF y por qué es necesario?

Back To Future es una abreviatura muy interesante, sin embargo, no carece de lógica. El mensaje principal del nuevo estándar es que muchas interfaces se trasladan a la parte posterior de la placa base. Este enfoque de la disposición de los conectores ofrece muchas ventajas. En primer lugar, es más agradable a la vista cuando los mazos de cables principales están fuera de la vista. En segundo lugar, nuevamente se facilita la gestión de cables. En tercer lugar, la carga sobre el tablero se vuelve más uniforme. Se refiere al efecto mecánico de los componentes directamente sobre la textolita. Una imagen común es la de una tabla doblada por una hélice después de varios años de funcionamiento. Este problema ya no amenaza al diseño BFT.

ASUS TUF GAMING B760M-BTF WIFI

Éstas no son todas las ventajas del nuevo estándar. Verá mucho más adelante, a medida que se desarrolle la tecnología. Por ejemplo, el puerto PCI-Express actualizado, con el que ya no es necesario conectar energía adicional para la tarjeta de video. Sí, el adaptador de vídeo debe ser nuevo, formato BTF. Aún no los encontrará a la venta, es una reserva para el futuro.

ASUS TUF GAMING B760M-BTF WIFI

Como probablemente ya habrás adivinado, las cajas estándar tampoco son adecuadas para instalar componentes BTF. De momento ASUS sólo tiene el A21 , pero pronto habrá muchos más casos.

A medida que el estándar mejore, aparecerán componentes compatibles. Lo más probable es que el factor de forma en sí cambie para satisfacción de los usuarios. Esto es completamente normal. ASUS tiene un camino largo y espinoso por delante para mejorar e implementar BTF. Espero sinceramente que todo salga bien en la empresa y que salga al más alto nivel.

- Advertisement -

ASUS TUF GAMING B760M-BTF WIFI

Entonces, ¿por qué la descripción del TUF GAMING B760M-BTF WIFI indica el formato micro-ATX? No tengo una respuesta clara, sólo una suposición. Yo mismo me inclino por el hecho de que la nueva norma aún no ha sido aprobada en su totalidad, desde el punto de vista jurídico y quizás también desde el punto de vista de las patentes. Y como el tamaño de la placa es cercano al micro-ATX, así lo escribieron. Por cierto, espero que la patente de BTF esté abierta para que otras empresas se unan al desarrollo de los últimos componentes. Que sería genial.

Conjunto de suministros

A pesar de su novedad, el ASUS TUF GAMING B760M-BTF WIFI viene en una caja de marca fabricada según la mejor tradición de ASUS. Es decir, ya no es una muestra, sino una muestra de mercado en toda regla.

Además de la placa en sí, encontrará una antena Wi-Fi de doble banda en el kit, que es de esperar con el nombre B760M-BTF WIFI. La antena es buena y estándar para las placas base con chipset Intel B760. Además, no está claro por qué, hay un par de cables SATA en la caja. En mi opinión, esto ya es arcaísmo. Los tornillos de montaje y los espaciadores de goma para los accionamientos son un detalle agradable. Aquí están todos los bollos que se incluyeron en el set. Todo un conjunto estándar, aunque esperaba algo interesante; al fin y al cabo, la primera placa de un nuevo estándar.

Pero el fabricante no escatimó en la tipografía. Un juego de pegatinas TUF GAMING, un certificado de calidad, una guía de instalación rápida de la placa base y un manual de usuario.

Diseño

A pesar del nuevo concepto, TUF GAMING B760M-BTF WIFI parece bastante familiar desde fuera. Las diferencias significativas con respecto a ATX comienzan a notarse solo si se mira de cerca. Pero hay algo que inmediatamente llama la atención. Se trata de una capa de plástico que cubre casi toda el área de la placa base.

ASUS TUF GAMING B760M-BTF WIFI

Parece atractivo y ordenado, pero no sin pretensiones. Por ejemplo, la batería del BIOS estaba fuera de la zona de libre acceso y para reemplazarla será necesario desatornillar una docena de tornillos. El radiador del chipset estaba inmerecidamente escondido debajo del plástico. Su cuerpo con la marca brilla a través de las rejillas de ventilación, lo que parece un poco desordenado.

ASUS TUF GAMING B760M-BTF WIFI

El mantenimiento del tablero también llevará más tiempo debido a la complicación con la superposición decorativa. En general, la idea me pareció genial, pero un poco mal pensada. Por lo demás, todo es estilo adulto en el B760M-BTF WIFI. Ranura PCI-Express blindada, radiadores VRM de calidad y panel protector de puertos externos.

ASUS TUF GAMING B760M-BTF WIFI

Bueno, por supuesto, la parte posterior de la placa no está desnuda, sino con puertos dispersos, pero hablaremos de eso más adelante. Resulta que todas estas son características únicas del diseño BTF del B760M-BTF WIFI. Aunque no está mal. Dejemos que las tecnologías se desarrollen gradualmente. Es más confiable y práctico.

Puertos e interfaces

Pues déjame hablarte de los conectores, puertos e interfaces disponibles en el ASUS TUF GAMING B760M-BTF WIFI. ¿El trasero más interesante? Entonces empezaré con ella. Entonces, en el reverso de la placa hay tomas de corriente tanto para la placa como para el procesador. Esto es muy bueno, porque ya no tendrá que sufrir al retirar con cuidado los gruesos haces de cables en la parte frontal. También hay conectores de alimentación para sistemas de refrigeración. ¡Hasta 6 piezas! ¡Y todos son PWM, por supuesto! También hay 4 conectores para conectar la iluminación Aura RGB. La salida en el panel de la carrocería está representada por puertos USB 3.2 Gen 2 Type-C, USB 3.2 Gen 1 y dos puertos USB 2.0 clásicos. También hay soporte para Thunderbolt según la especificación USB4. Hay espacio para cuatro conectores SATA 3.0, un puerto COM y un conector de audio. Una de las unidades PCI-e 4.0 M.2 también se puede ocultar en la parte posterior de la placa base.

ASUS TUF GAMING B760M-BTF WIFI

¡No hay ningún cable conectado al frente del B760M-BTF WIFI! Sólo hay espacio para los accesorios. A menos que los cables de alimentación de la tarjeta de video puedan eclipsar ligeramente la imagen perfecta. Así, tenemos 4 ranuras para RAM estándar DDR5 y 2 conectores para unidades M.2 PCI-e 4.0, con radiadores separados. Para el adaptador de vídeo se proporciona la interfaz PCI-Express 5.0 más avanzada, y para el resto de dispositivos, dos conectores PCI-Express 4.0, en tamaño completo y en tamaño reducido. Por supuesto, también está presente el zócalo para el procesador, pero eso es todo. Y esta es la característica más maravillosa del estándar BTF. ¡Sin cables adicionales! Todo está oculto a tus ojos. Imagínese las increíbles construcciones que se pueden realizar en el ASUS TUF GAMING B760M-BTF WIFI.

- Advertisement -

ASUS TUF GAMING B760M-BTF WIFI

Transferiré su atención al bloque con conectores externos. Comenzaré con las interfaces habituales para una clase similar de placas base. Por lo tanto, los conectores estándar de 3,5 mm definitivamente no sorprenderán a nadie. Al igual que HDMI con DisplayPort. Las bayonetas de antena Ethernet y Wi-Fi también son una solución estándar para las placas TUF GAMING. ¿Qué es notable? ¡10 puertos USB diferentes! 4 puertos USB 2.0, 3 USB 3.2 Gen 1 y 3 USB Type-C. Lugares para maniobras: ¡poder-poder! Puedes conectar una montaña entera de varios dispositivos. Por cierto, el botón de reinicio de la configuración del BIOS también se mostró en el panel. Una solución muy interesante.

ASUS TUF GAMING B760M-BTF WIFI

Opciones de configuración

Las nuevas tecnologías son nuevas tecnologías, pero es hora de descubrir de qué es capaz ASUS TUF GAMING B760M-BTF WIFI en una configuración de juego real. Te lo digo enseguida, sin más, esta es una de esas placas base que no tienen limitaciones en cuanto a hardware y rendimiento. Las tarjetas de video son compatibles con absolutamente cualquiera, las más modernas y sofisticadas, gracias a la interfaz PCI-Express 5.0 completa. 192 GB de la última memoria DDR5 son suficientes para cualquier jugador, con una reserva enorme. Lo mismo puede decirse del procesador. Instale al menos i9-14900KF, ¡funcionará perfectamente!

ASUS TUF GAMING B760M-BTF WIFI

E incluso según la implementación del software, la placa no se cargó. Todo tipo de parámetros, desde la regulación de la refrigeración hasta el control de overclocking, se ajustan de forma estable en el nivel del BIOS. En una interfaz conveniente, competente y comprensible. Trabajar con perfiles, tiempos de RAM, frecuencias de procesador y otra increíble variedad de parámetros es fácil e intuitivo. Pues si algo sale mal, ya sabes dónde está el botón de reinicio.

ASUS TUF GAMING B760M-BTF WIFI

Usos

Como en otras placas base ASUS modernas, toda la configuración de parámetros se realiza en la utilidad Armory Crate. Se trata de una especie de centro de control en el que puedes actualizar fácilmente el controlador, ajustar los modos de refrigeración, realizar ajustes en el perfil de iluminación y mucho, mucho más. ¿La aplicación tiene configuraciones WIFI únicas y exclusivas de ASUS TUF GAMING B760M-BTF? La respuesta es no. Todo es estándar para una clase similar de placa base. Pero si quieres conocer Armory Crate y otros programas de ASUS con más detalle, te recomiendo que consultes la reseña de ASUS TUF GAMING Z790-PRO WIFI , en la que ya te he explicado todo detalladamente.

Bueno, hoy solo les mostraré algunas capturas de pantalla interesantes de Armory Crate. Por ahora pasaré a probar la placa.

Pruebas de tolerancia a fallos

Bueno, veamos cuánto ha ayudado el nuevo diseño BTF a reducir las temperaturas de la placa base. Para empezar, montaré un banco de pruebas en el nuevo estuche A21. Solo mira lo hermoso y ordenado que está todo.

Ahora tomaré la temperatura inicial del chipset, después de una hora de funcionamiento del sistema sin carga. Hacía +33°C, a temperatura ambiente +24°C.

ASUS TUF GAMING B760M-BTF WIFI
Click para agrandar

Luego una prueba de estrés durante 30 minutos.

ASUS TUF GAMING B760M-BTF WIFI
Click para agrandar

En mi caso, el chipset se calentó hasta +33°C, es decir, no se calentó en absoluto. ¿Cómo pudo suceder esto si no hay refrigeración adicional por parte de los ventiladores? Lo más probable es que los radiadores de refrigeración estén instalados con un margen enorme. Además, no hay calentamiento adicional de los cables. Y no instalé la tarjeta de video en el ensamblaje. Por BTF. En mi opinión, simplemente belleza.

ASUS TUF GAMING B760M-BTF WIFI
Click para agrandar

El B760M-BTF WIFI también mantuvo estables todos los voltajes clave. La conclusión es que la tolerancia a fallos de la placa está en un nivel alto.

ASUS TUF GAMING B760M-BTF WIFI
Click para agrandar

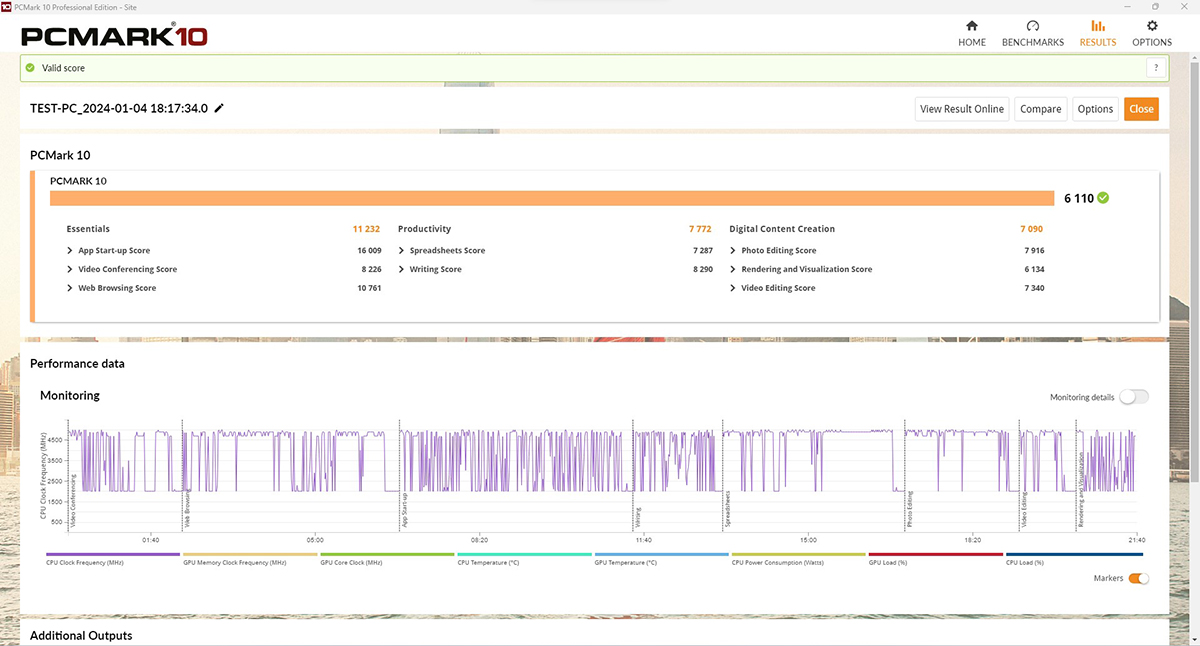

Y finalmente, muestro los resultados de PCMark 10, donde la placa base obtuvo 6110 puntos en la prueba estándar y 4825 puntos en la prueba avanzada.

Conclusiones

Tengo que aceptar que ASUS TUF GAMING B760M-BTF WIFIsólo me dejó buenas impresiones. El concepto BTF se rodó con trucos técnicos, pero con moderación, sin fanatismo. El potencial del nuevo estándar está ahí y es enorme. Lo principal es que la esencia misma de BTF es lógica. No se trata sólo de marketing, sino de un nuevo hito en las soluciones tecnológicas. Me gustaría desear que el nuevo factor de forma se desarrolle y se modernice. Respecto a la placa base en sí, puedo decir que es excelente. Soporte para todo el hardware de última generación, excelente mano de obra y precio razonable. Una gran solución para montar la última estación gaming, nada más y nada menos.

Donde comprar



GRADOS POR SECCIÓN
Conjunto de Entrega
8
Apariencia
10
Calidad
10
Universalidad
8
Eficiencia
10
Precio
10
ASUS TUF GAMING B760M-BTF WIFI sólo me dejó buenas impresiones. El concepto BTF se rodó con trucos técnicos, pero con moderación, sin fanatismo. El potencial del nuevo estándar está ahí y es enorme. Lo principal es que la esencia misma de BTF es lógica. Respecto a la placa base en sí, puedo decir que es excelente. Soporte para todo el hierro más moderno, buena calidad de ejecución y precio razonable. Una gran solución para montar la última estación de juegos.
