Этот обзор я пишу от лица человека-обзорщика, который самоуверенно и самодовольно зовёт сам себя “IT-журналистом”. Поэтому не ждите от данного материала величайшего профессионализма. Только мое мнение и опыт использования материнской платой ASRock X570 Extreme4.
Благодарим за место для съемки магазин компьютерных комплектующих Kiev-IT.
Почему именно этот производитель и модель?
Выбор на ASRock пал по многим причинам. Остановлюсь на том, что эта компания – бунтарь и революционер. Такой себе капиталистический Че Гевара, хоть это и звучит как оксиморон.
Вот все производители как производители, а ASRock предлагает и поддержку на одной материнке DDR3 и DDR4 (ASRock B150M Combo-G), или Thunderbold 3 на чипсетах AMD (Phantom Gaming TB3), или и вовсе позволяет разгонять неразгоняемые процессоры Intel (ASRock BFB). Подборку подобной революционной дичи можно посмотреть здесь.
Позиционирование на рынке
Extreme4 на фоне этих супергероев выглядит скромной мышкой, хотя при цене более 7000 гривен ($260 и выше) имеет интересную фишку – поддержку Thunderbold 3 через стороннюю плату от ASRock. О которой позже.
Комплектация
Комплект поставки включает в себя саму материнскую плату, прочно держащуюся в мягком поролоне за счёт стяжек.
Под ней располагается инструкция к материнке, инструкция по установке и настройке ПО, диск с драйверами, а также четыре кабеля SATA3 и три набора из винтиков/проставок М.2.
Внешний вид
Стилистически ASRock X570 Extreme4 тяготеет скорее к голубоватой стороне CPU-рынка, и установленный чипсет AMD по её внешнему виду особо и не признаешь. Хотя спорить не буду, визуально материнка чрезвычайно симпатичная, цветовые акценты – синий с серым.
Сразу обращаем внимание на радиатор южного моста, который кажется модульным. Сверху слева находится крышка над разъёмами задней панели. Ну и чёрный текстолит с голубыми линиями и надписями тоже выглядит симпатично.
Технические характеристики и оснащение
Вскользь пройдусь по самым явным фактам. Extreme4 – мать на чипсете X570, поддерживает PCI Express 4.0, до 128 ГБ оперативной памяти через четыре слота DDR4, если использовать плашки высокой плотности, а также – память с коррекцией ошибок, она же ECC.

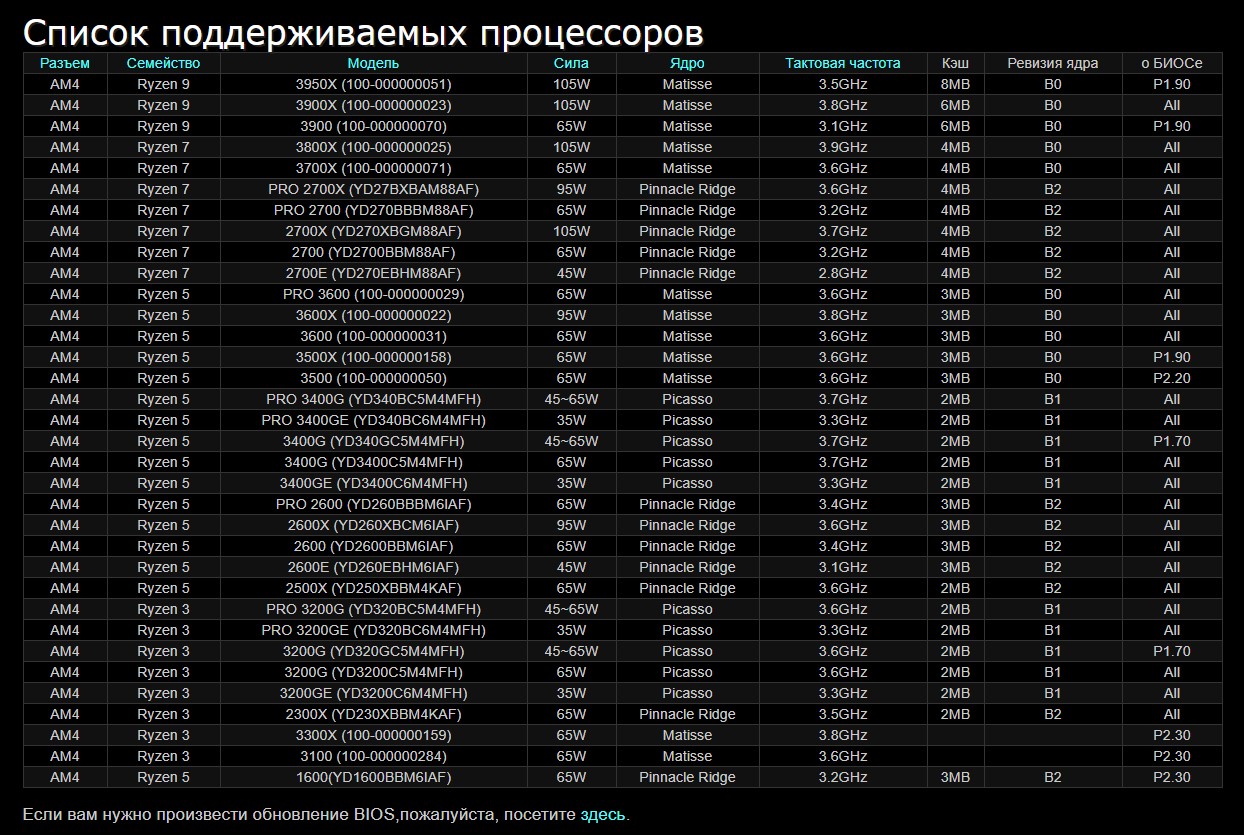

Среди поддерживаемых процессоров – второе поколение Ryzen, третье поколение Ryzen, а в будущем – что уже подтверждено AMD на текущий момент – и четвёртое поколение Ryzen. Без поддержки осталось почти всё первое поколение, включая Athlon и APU. Однако же обратите внимание – Ryzen 5 1600 поддерживается!
Форм-фактор материнки – ATX, количество полноразмерных 16x разъёмов PCIe – два. Ещё есть три однолинейних PCIe, а также два M.2 с ключом M под накопители. Верхний – под PCIe, нижний – под PCIe и SATA3.
Оба слота поддерживают PCIe 4.0, и, насколько мне известно, ни один из занятых не отрубает разъёмы SATA3, которых у материнки всего восемь. Есть, кстати, и поддержка Crossfire, а верхний слот PCIe – армированный.
Помимо этого всего добра, есть ещё разъём под M.2 с ключом E, для беспроводных сетевых плат а-ля Intel Wireless AC-9260. В более премиальных материнских платах они идут в комплекте вместе с массивной внешней антенной, но в Extreme4 такого нет.
Ну и по мелочам. Сетевой контроллер – гигабитный Intel I211AT прямиком из 2012 года, зато с поддержкой Wake-On-Lan. На панели разъёмов сзади имеем шесть USB 3.2 Gen1 Type-A, один USB 3.2 Gen2 Type-C, аудиоразъёмы вместе с моим заклятым другом S/PDIF, PS/2 и HDMI. Последний – версии 2.0 с поддержкой HDR.
Питание процессора 10-фазное, конденсаторы 60А, мосфеты Vishay, восемь штук SiC634 и пара SiC632.
Всё это добро помещено под пару массивных радиаторов. В роли ШИМ-контроллера – Intersil ISL 69147, о семи фазах. Почему фаз семь, но их восемь плюс две? См. первый абзац материала.
Дополнительные фишки
В общем, из интересного – RGB на радиаторах с поддержкой ASRock Polychrome Sync. Причём RGB топовый, мультисекционный и синхронизируемый, естественно. Также для вывода на переднюю панель корпуса есть отдельный выход USB 3.2 Gen1 Type-C. Ну и разъём TB3 чуть ниже PCIe x1.
Под него рассчитывается вундер-плата ASRock Thunderbolt 3 AIC, существующая уже в версии 2.0, с одним полноразмерным и одним mini-вариантом DisplayPort на вход, а также двумя портами Thunderbolt 3 по 40 ГБ/с каждый. Пальчики оближешь! Стоит карта, правда, от 60 баксов без учёта доставки из, простите, Amazon.
BIOS
Он у материнки – 256 МБ, довольно графический и продвинутый по фишкам. Хотя из коробки мне досталась модель абсолютно не обновлённая, версия BIOS была P1.10. Как раз с тех времён, как плата вышла в свет – и с того момента вышло аккурат десять версий, последняя из которых – 2.6.
Собственно, обновлять BIOS вам не то, чтобы будет нужно – Ryzen Matisse на старых дровах работает вполне прилично, держа частоты на уровне 4,3 ГГц без особых нагрузок и 4,2 в играх. С другой стороны, без обновления вы даже скриншот в BIOS без ошибки сделать не сможете. А после обновления мой AMD Ryzen 5 3600X, предоставленный брендом QBOX, научился буститься до 4,4 ГГц! Что очень даже… очень. Да.
Особенности эксплуатации ASRock X570 Extreme4
Первое и главное, на что обращаешь внимание – на целостный радиатор.
Когда ты собрал компьютер один раз и больше его не трогаешь месяцами, это не так важно. Но если ты тестируешь накопители, меняешь их раз в неделю – то тебе нужно снять видеокарту, отсоединив её полностью, после – открутить три винтика и аккуратно отсоединить кабель подсветки радиатора. Поставить накопитель, аккуратно прижать его радиатором, не забыв соединить подсветку, и провернуть всё обратно.
Решением было бы сделать радиатор модульным, чтобы хотя бы один М.2 был доступен без геморройных манипуляций. Ну или отрезать кусок радиатора лазером, о чём я на полном серьёзе думал. Или же добыть себе AIC-плату в PCIe x16, вроде ASUS Hyper M.2, что тоже вариант.
Самая спорная часть X570 – южный мост, который даже при работе без устройств PCIe 4.0 в системе нагревается до 80 градусов С АКТИВНЫМ вентилятором. Что будет, когда я установлю в систему накопитель PCIe 4.0, я думать немножечко боюсь.
Ещё одна странность – щиток на переднюю панель. Который прикручен снизу материнской платы. Казалось бы, ладно, как хотите, это не то, чтобы очень удобно – но хотя бы потерять его будет сложно. НО! Винтики, крепящие щиток, имеют широкую шляпку Philips. ВСЕ остальные винтики на материнке – такую же, но чуть-чуть более узкую. И пока я соображал это, чуть не убил шляпку неправильным битом.

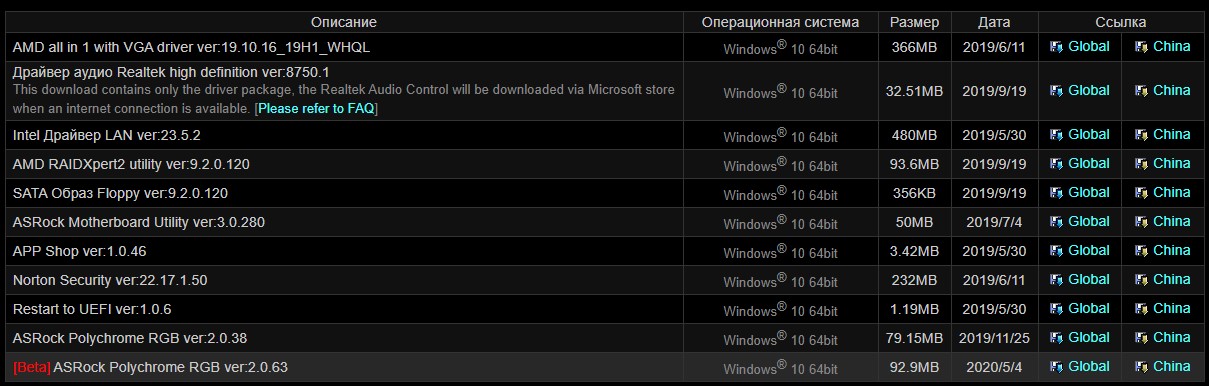

Ну и пройдусь по утилитам. Знаете, как называется ASRock Motherboard Utility на страничке загрузки? ASRock Motherboard Utility. А знаете, как она же называется в системе? A-Tuning! Как называется ASRock Polychrome RGB? ASRRGBLED! Как называется ASRock Restart to UEFI? Никогда не догадаетесь.
Так и будет, ASRock Restart to UEFI.
Почему так? А чёрт его знает… В общем, искать утилиты будете долго. И через иконку на рабочем столе, естественно, их не найдёшь, в связи с отсутствием иконки на рабочем столе, разумеется! Похвалю, впрочем, A-Tuning, которая позволяет настроить скорость процессорных вентиляторов.
Итоги по ASRock X570 Extreme4
Материнка перспективная. Да, её не назовёшь ультра-доступной, но X570 Extreme4 отлично подойдёт для геймерской сборки с какой-нибудь предфлагманской видеокартой, да с RGB-компонентами, чтобы всё сияло новогодней ёлкой. Плюс Thunderbolt 3 через расширение, лишний повод вложиться в больше ядер и современные стандарты передачи данных.
При этом, ASRock чудит не только в хороших местах, и о схеме питания материнки я ещё долго буду вспоминать “незлым тихим словом”. А про наименования утилит – ещё каким злым! Это, на самом деле, мелочи – и они не помешают мне дать мою рекомендацию ASRock X570 Extreme4.
