Незважаючи на популярність баштових кулерів, все частіше ентузіасти вдаються до установки систем рідинного охолодження в свої ПК. По-перше, це цікаво і незвично – відмінний спосіб виділитися і додати індивідуальності своїй машині. По-друге, СВО здатні витягнути найгарячіші процесори навіть після розгону в домашніх умовах. Сьогодні ми познайомимось з охолоджувачем такого типу на прикладі be quiet! Silent Loop 120 mm.

Особливості be quiet! Silent Loop 120 mm

Не так давно ми публіковали новину в якій розповіли про появу на ринку систем водяного (рідинного) охолодження процесорів нового гравця – німецького бренду be quiet!. Подію можна вважати знаковою хоча б тому, що компанії вдалося досягти чималих успіхів у проектуванні систем повітряного охолодження, зокрема, баштових процесорних кулерів і корпусних вентиляторів:

• Огляд процесорного кулера be quiet! Dark Rock 3 – крижаний морок

• Огляд процесорного кулера be quiet! Shadow Rock LP – Малюк і Карлсон

• Огляд процесорного кулера be quiet! Shadow Rock Slim: високий та стрункий

• Тихо і надійно: огляд корпусних вентиляторів be quiet! SilentWings 3

Саме тому ми з нетерпінням чекали можливості перевірити, чи вийшло у виробника зробити таку ж тиху і ефективну “водянку”.

Модель Silent Loop від be quiet! може похвалитися в першу чергу ізольованою реверсивною помпою, яка працює з мінімальним рівнем шуму і вібрацій і здатна відводити до 350 Вт тепла. Завдяки технології зворотнього потоку, помпа прокачує охолоджуючу рідину з зовнішнього контуру у внутрішній через охолоджуючу пластину.

Для відводу повітря від радіатора використовується пара вентиляторів з терміном служби до 80 000 годин. СВО be quiet! Silent Loop 120 mm сумісна з усіма актуальними платформами і процесорами і отримує трирічну гарантію від виробника. Лінійка також включає включає моделі на 240 мм і 280 мм.

Упаковка і комплектація

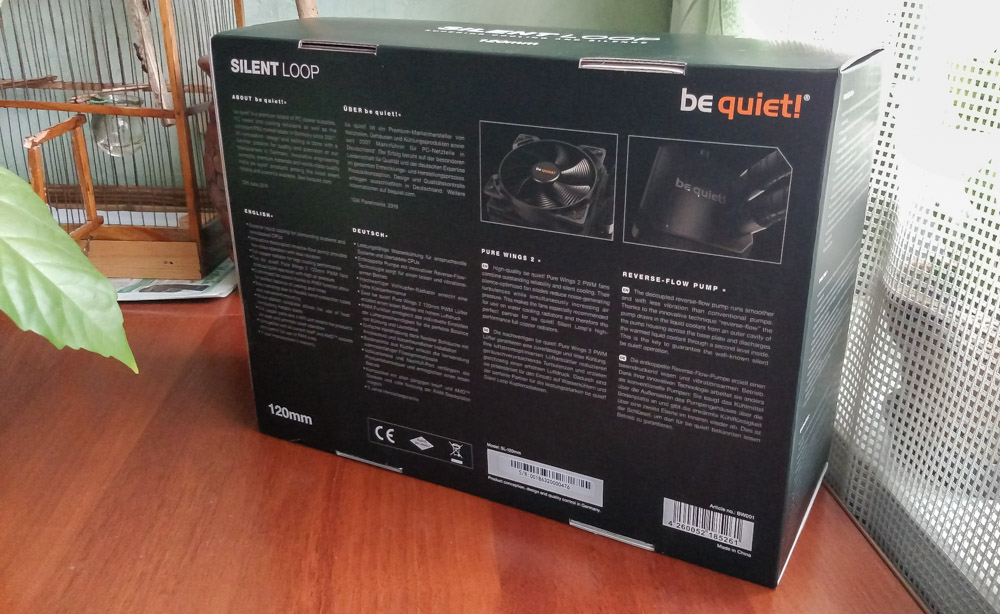

Поставляється охолоджувач в об’ємній коробці чорного кольору, розміром трохи більше взуттєвої.

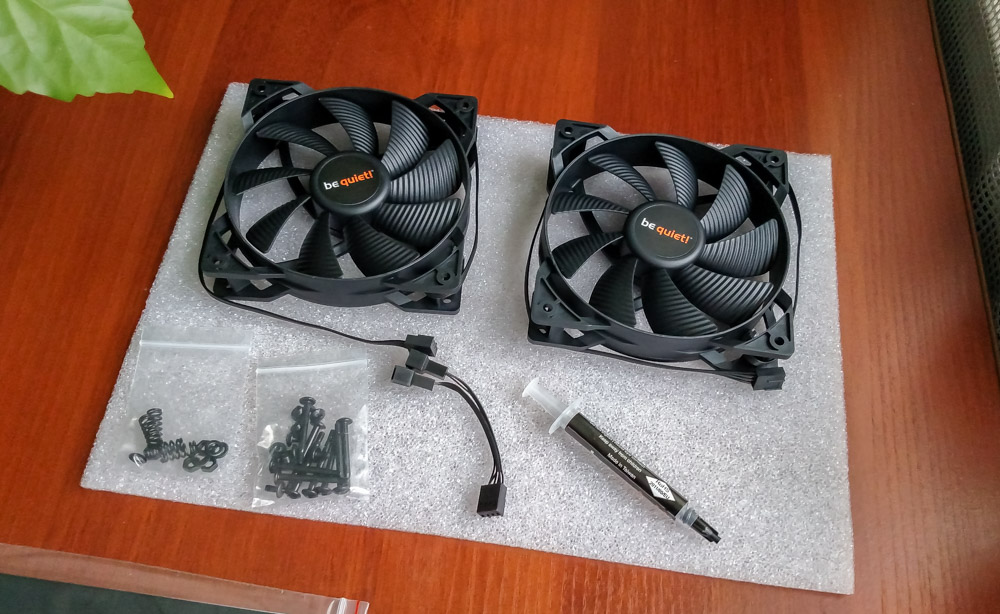

Всередині розташована сама система в зібраному вигляді, пара вентиляторів, набір кріплень для різних сокетів, розгалужувач живлення, шприц з термопастою і інструкція користувача.

Похвально, що виробник не пошкодував термопасти – шприца достатньо для трьох-п’яти нанесень, тобто вистачить на кілька років.

Установка

Зізнаюсь чесно, прокинувшись рано вранці, я розраховував, що вже через годину буду розважати себе бенчмарками розігнаного процесора і спробами почути як булькає рідина в помпі. На практиці, на складання системи пішло пів дня.

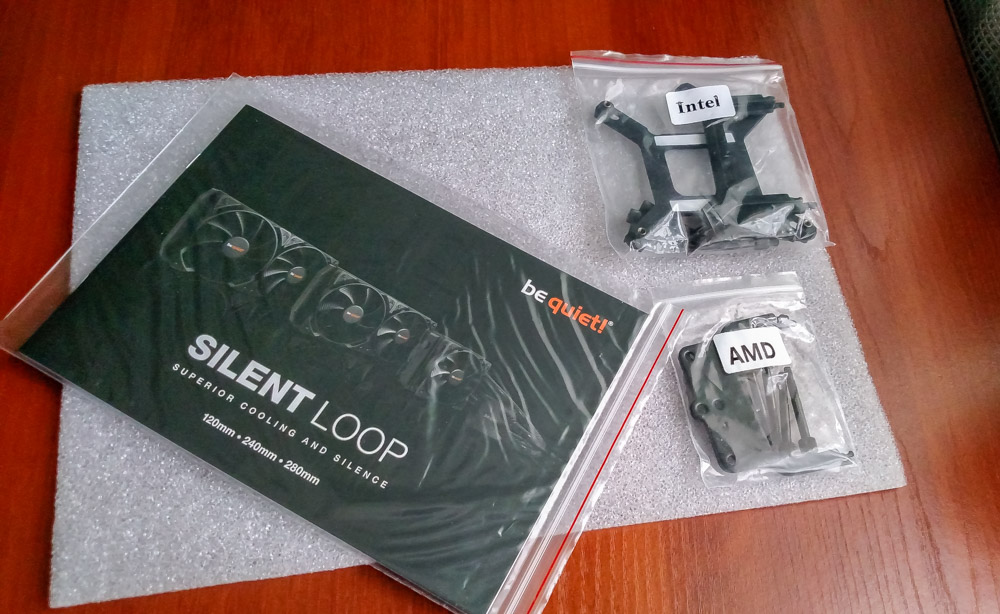

Перша претензія у мене виникла, коли я відкрив інструкцію користувача. Вона виявилась дуже короткою, малоінформативною і, на додачу, універсальною. Коротенько і з базовими ілюстраціями там описані кроки по установці відразу трьох варіантів СВО, включаючи 240 і 280 мм моделі. Ознайомитися з цим документом можна і на сайті виробника за посиланням в розділі “Завантаження”.

Я не знайшов детального і покрокового керівництва по монтажу кріпильних пластин, кріпленню вентилятора і особливостям підключення. У підсумку, частину дій доводилося додумувати самому. Монтувати СВО пропонують зверху в тильній частині корпусу, так я і вчинив.

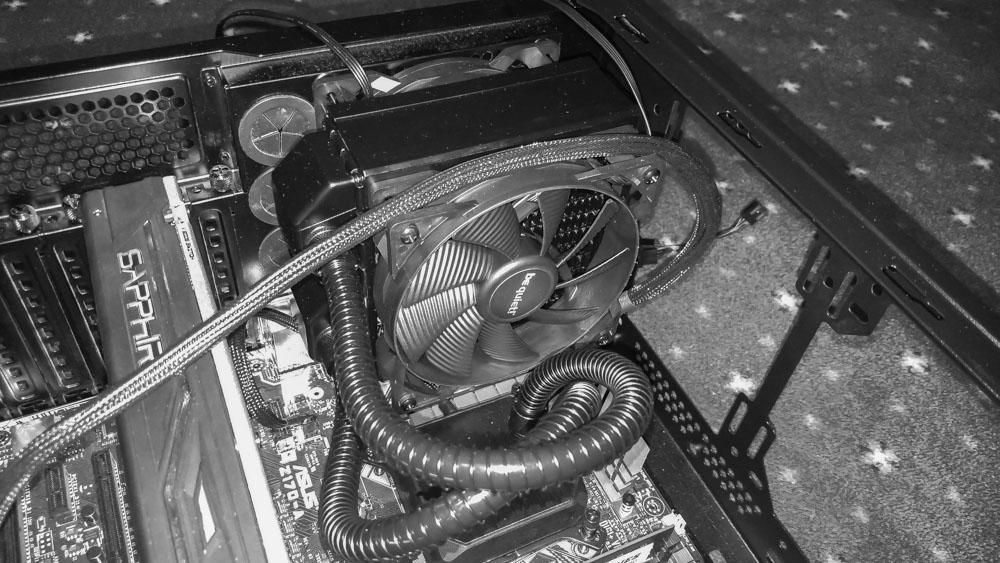

Незважаючи на те, що корпус у нас досить просторий – be quiet! Silent Base 600,  нашій СВО все ж виявилося там трохи тісно. Вся справа в тому, що через односекційну структуру виробникові довелося розширити радіатор до 4.5 см. Ще більш незграбною водянку робить кріплення вентиляторів відразу з двох сторін.

Змонтувавши пластину під Socket 1151 я прикрутив передній вентилятор до радіатора і спробував прикрутити задній. Для цього його потрібно проштрикнути довгими гвинтами, паралельно зачепивши за корпус ПК. Зробити це однією рукою (друга притримує конструкцію, щоб не впала на материнську плату) досить важко. А про те, яка розвага – потрапити гвинтами в підкладку під материнську плату я і говорити не хочу.

Перед нанесенням термопасти і притисканням пластини до процесора, потрібно зняти захисне покриття. Після того, як помпа закріплена на місці і все надійно прикручено, залишається підключити коннектори живлення до материнської плати. Пару вентиляторів краще об’єднати за допомогою комплектного перехідника.

Короткі висновки після монтажу be quiet! Silent Loop 120 mm в комп’ютер:

• виробник заощадив на інструкції і не описав процес складання досить докладно;
• монтаж заднього кулера і радіатора в корпус зроблений дуже незручно, але якщо задіяти другу пару рук, процес піде значно швидше;
• через свою “бутербродну” структуру (кулер, радіатор, кулер, шланги) навіть в просторому корпусі СВО займає досить багато місця, краще провести заміри перед покупкою.

Дизайн і ергономіка

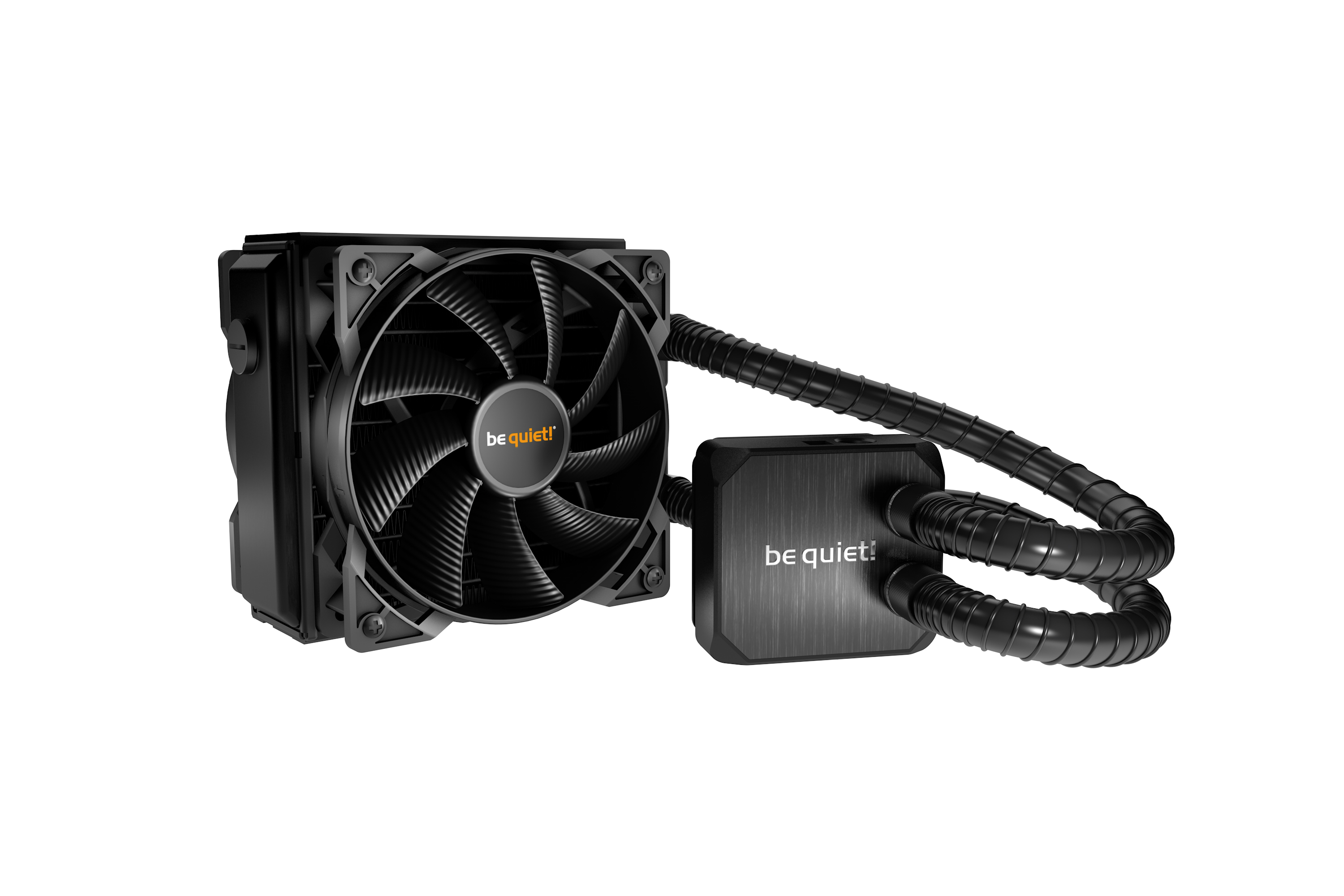

be quiet! Silent Loop 120 mm – односекційна “водянка” ізольованого типу. Прямо з заводу вона зібрана, запаяна, а холодагент залитий всередину. Користувачеві залишається лише прикріпити парочку кулерів, встановити її в корпус, підключити живлення та насолоджуватись.

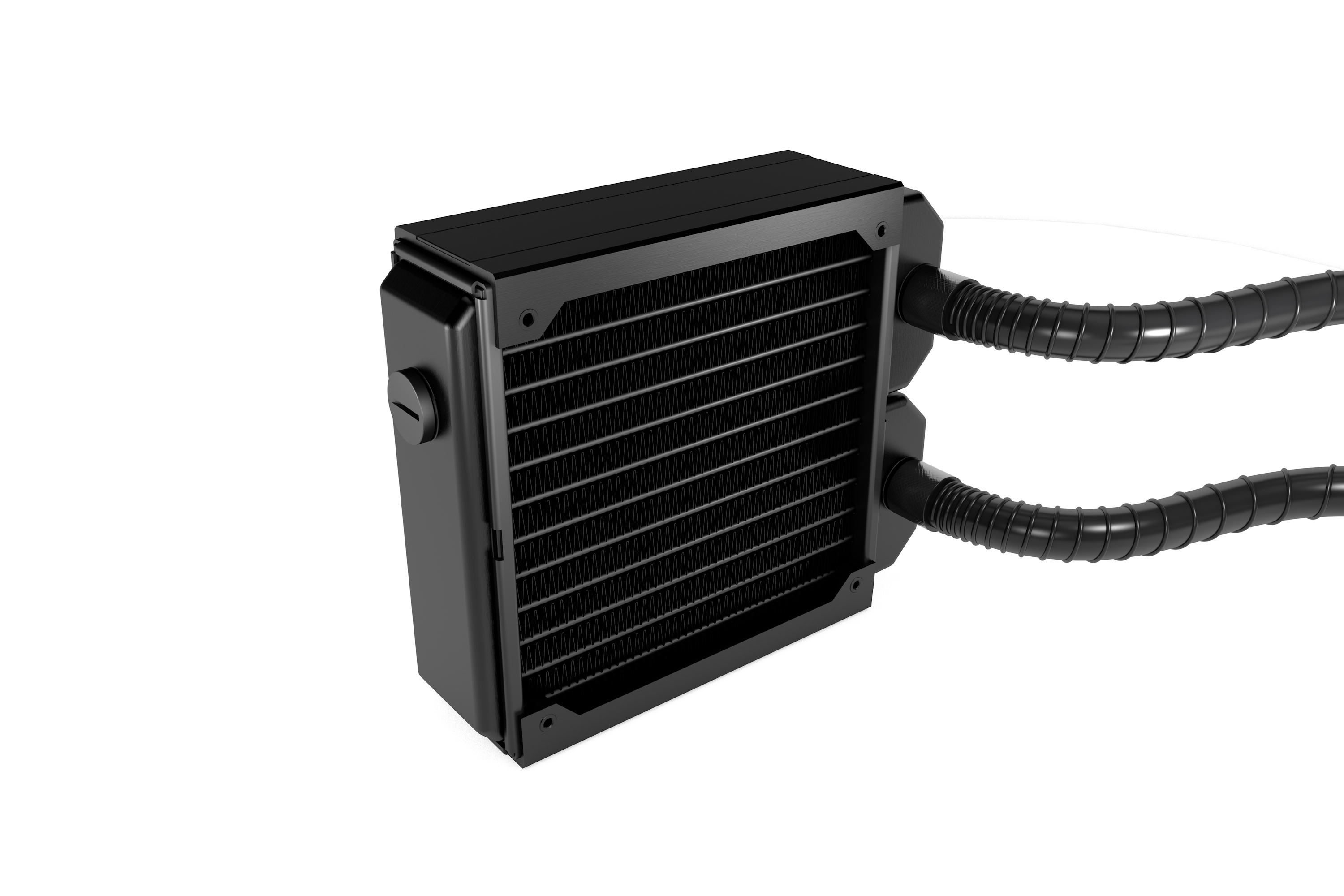

Виглядає СВО стримано і строго. Мідний радіатор пофарбований в чорний колір. Основа також виготовлена з міді, що запобігає її електрохімічної корозії через вплив рідини. Крім того, нікелювання охолоджуючої пластини водоблоку захищає мідь від окислення і сприяє використанню рідкого металу в якості провідника тепла між процесором і кулером. Трубки виконані з м’якої гуми і прикриті пружинами, що захищають їх від перегину.

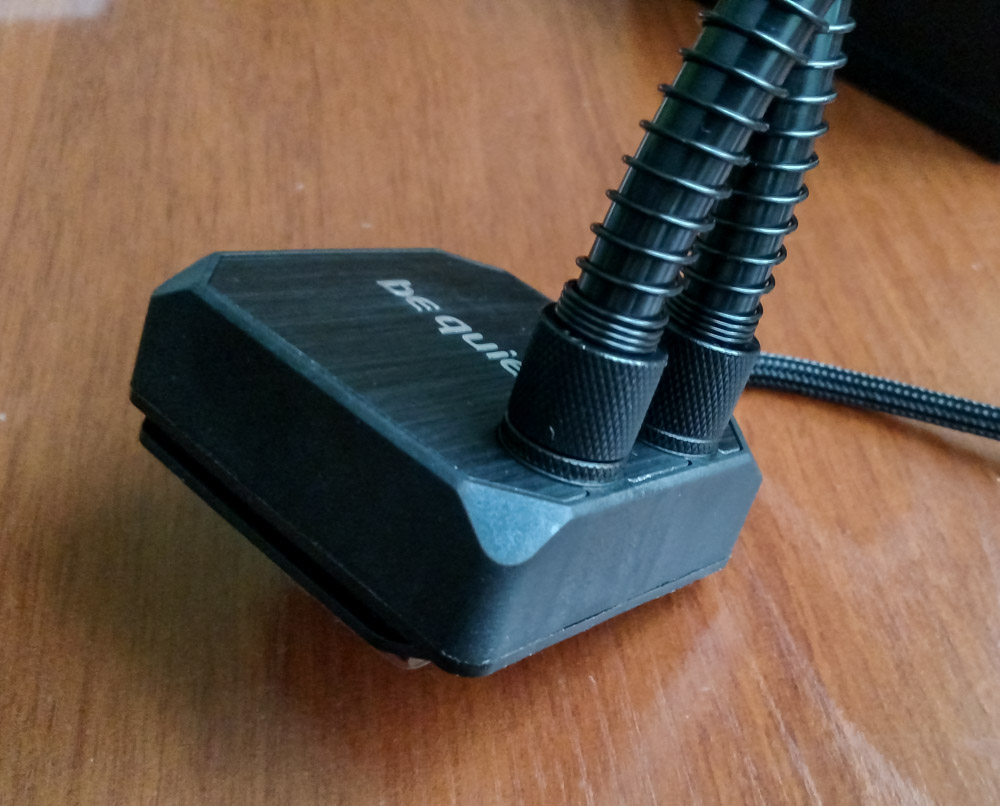

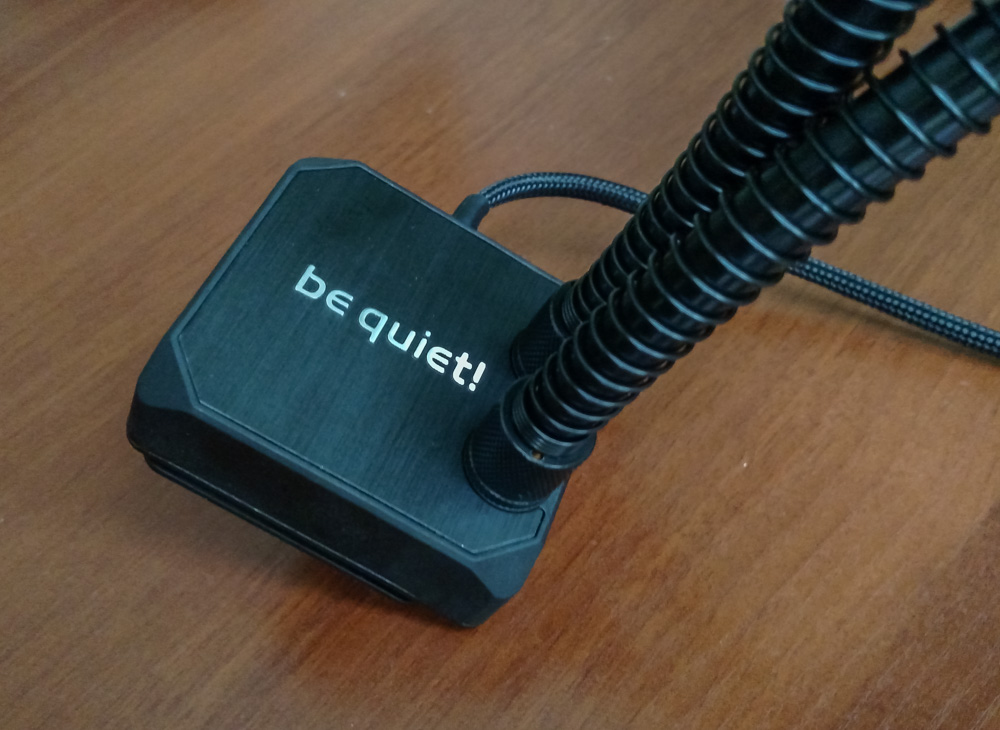

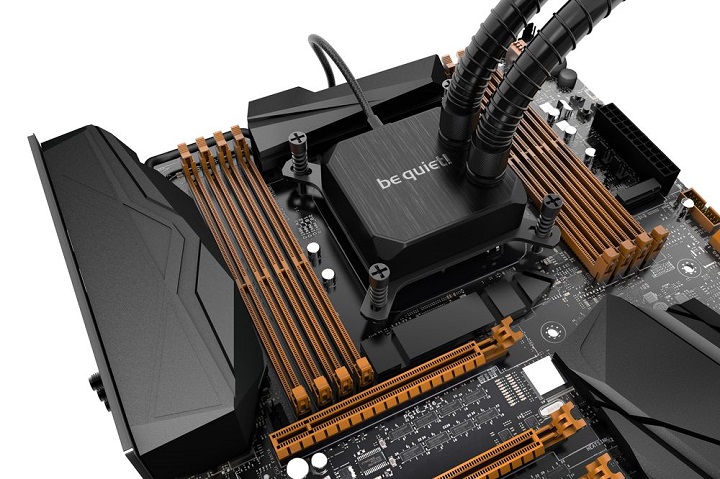

На помпі, крім коннектора живлення і місця під кріплення, можна знайти отвір для дозаправки, який знадобитися через два-три роки. Варто окремо відзначити компактність помпи, а за рахунок того, що трубки підключені зверху, вона не перекриває слоти для оперативної пам’яті, що знаходяться по сусідству.

Для охолодження радіатора використовується пара 120 мм тихохідних вентиляторів Pure Wings другої ревізії, здатних динамічно змінювати частоту обертання. Максимальна частота становить 2000 обертів на хвилину, але більшість часу вентилятори працюють не більше ніж на 1300 оборотах.

Конфігурація тестового стенда

• процесор Intel Core i7-6700K 4-4,2 ГГц
• оперативна пам’ять Avexir Budget DDR4 16 ГБ
• материнська плата ASUS Z170-A
• SSD Avexir E100 240 GB
• блок живлення be quiet! Pure Power 9 500W
• корпус be quiet! Silent Base 600

В роботі

Для тестування ми вибрали процесор Intel Core i7-6700K з розблокованим множником, який став досить популярним рішенням в ПК для геймерів і ентузіастів. Порівняти be quiet! Silent Loop 120 mm ми вирішили з баштовим кулером Zalman CNPS10x Optima, на який замість рідного вентилятора ми посадили be! quiet Pure Wings 2.

Тестування проводилось при кімнатній температурі в режимі простою і під повним навантаженням, яке ми імітували 10-хвилинним прогоном стрес-тесту AIDA64.

Що вийшло в результаті:

be quiet! Silent Loop 120 mm демонструє вражаючі результати, на голову обходячи баштову систему охолодження, яка використовувалася для тестів. Навіть розгін процесора СВО пережила без проблем, дозволивши йому розігрітися лише на пару градусів сильніше.

Що стосується рівня шуму, be quiet! Silent Loop 120 mm не доставляє ні найменшого дискомфорту. При включенні ПК можна почути характерне булькотіння і легкий гул вентиляторів, але вже за хвилину цей шум пропадає. Навіть під навантаженням частота обертів вентиляторів становила близько 1400-1500 в хвилину. Їх можна було б почути в умовах відкритого стенду, але хороший корпус успішно глушить ці звуки.

В підсумку

Односекційна “водянка” be quiet! Silent Loop 120 mm – це вдале рішення для геймерского ПК в просторому корпусі. Вона забезпечує високий рівень охолодження і працює досить тихо.

На мій смак, 240 мм модель все ж більш цікавий кандидат до покупки за рахунок більшої площі радіатора і його меншої товщини, це дозволить прикріпити СВО до верхньої кришки корпусу. 120 мм модель має деякі складності при монтажі, особливо якщо робити це в поодинці. Проте, крім цього моменту, серйозних недоліків у be quiet! Silent Loop 120 mm помічено не було.
