К нам на тестирование пожаловал уже третий блок питания немецкого бренда be quiet!. Если две предыдущие модели (Pure Power и Power Zone) имели бронзовый сертификат энергоэффективности, то наш сегодняшний гость – золотой. И так, встречайте – Straight Power 10 600W CM.

Редакция благодарит компанию be quiet!, любезно предоставившую блок питания для тестирования.

Позиционирование be quiet! Straight Power 10 600W CM

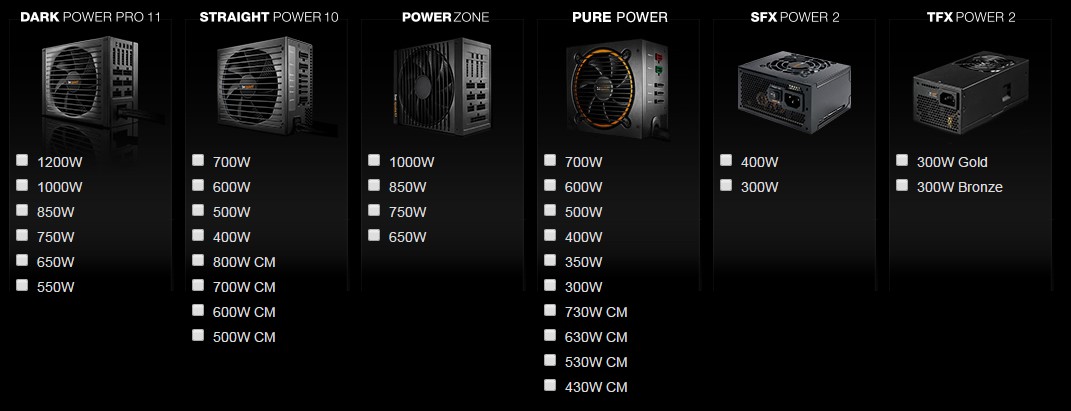

Блоки питания be quiet! Straight Power доступны в версиях от 400 до 800 Вт, как с полумодульным, так и с фиксированным подключением кабелей. Если брать в расчет только блоки питания классического форм-фактора ATX, то серия Straight Power является единственной золотой в ассортименте be quiet!. Для сравнения, серии Pure Power и Power Zone получили сертификат 80 PLUS Bronze, серия System Power – сертификат Silver, а Dark Power Pro – сертификат Platinum. Но если говорить еще и о нестандартных форм-факторах, то золотой сертификат получила серия компактных блоков питания be quiet! TXF Power.

Технические характеристики

Название модели	be quiet! Straight Power 10 600W CM
Форм-фактор	ATX
Конструкция	Полумодульная
Номинальная мощность	600 Вт
Мощность по каналу 12В	576 Вт
Мощность линий +3,3В и +5В	140 Вт
PCIe-разъемы	Четыре 6+2-pin
SLI Ready / CrossFire Certified	Официально нет / Да
Сертификат 80 PLUS	Gold
КПД	92 %
Метод коррекции мощности	Active PFC
Охлаждение	135-мм вентилятор
Уровень шума	10,6-20,2 дБ
Регулятор скорости вращения вентилятора	Да
Уровни защиты	OVP, UVP, OPP, SCP, OCP, OTP
Размеры	160 х 150 х 86 мм
Вес	2,37 кг

Дизайн и комплект поставки

На тест к нам попала версия be quiet! Straight Power 10 CM мощностью 600 Вт и с полумодульной конструкцией. Поставляется она в картонной коробке традиционного для be quiet! черного цвета. На тыльной стороне коробки схематически нарисованы доступные кабели и указана их длина. Благодаря этому покупатель может заранее проверить, например, хватит ли длины самого проблематичного кабеля – питания процессора.

В комплекте с БП поставляется кабель питания, крепежные винты и стяжки для кабель-менеджмента, а вот симпатичного тканевого мешочка, который был бонусом к be quiet! Power Zone Z1-850W, увы, нет.

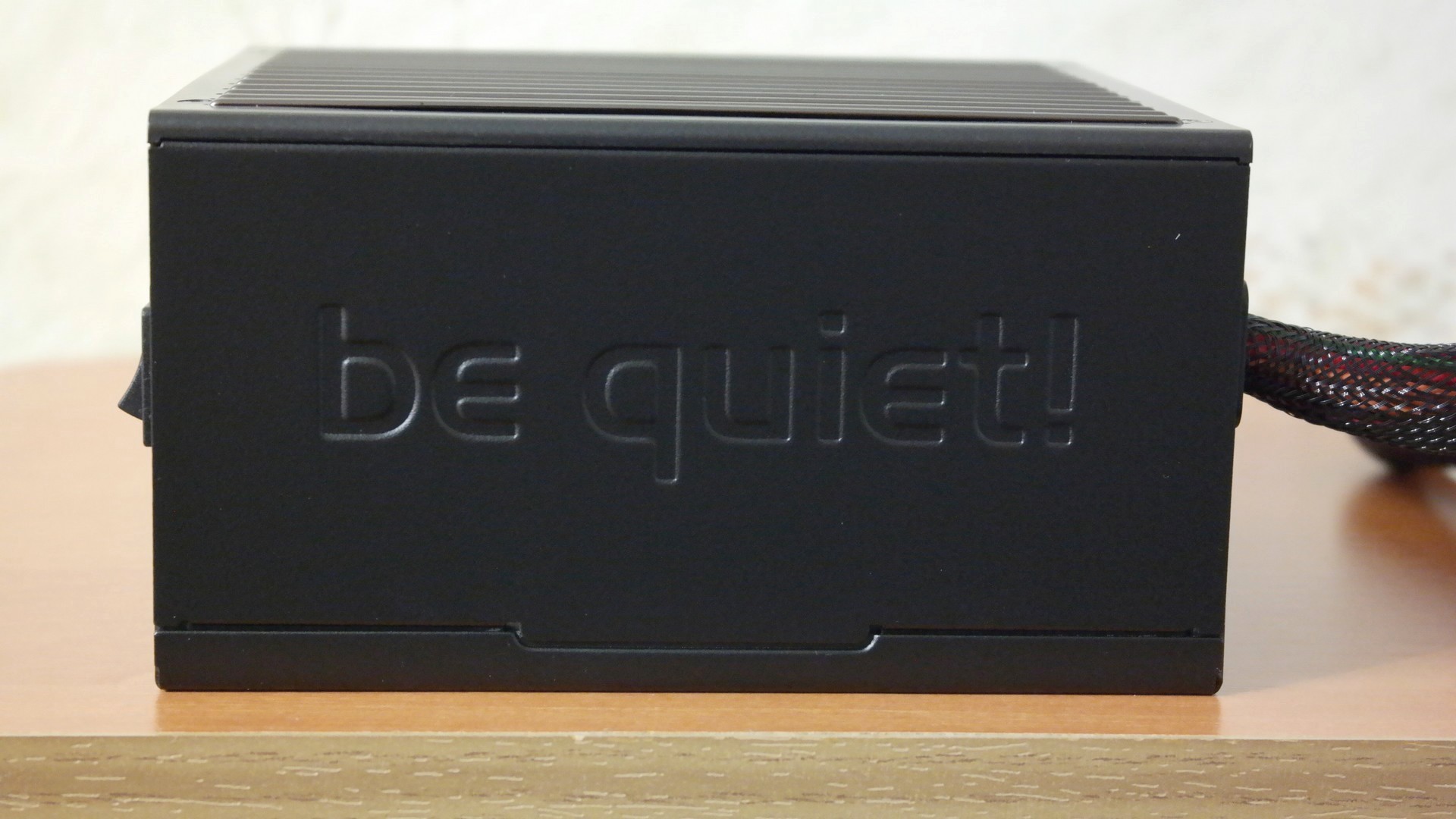

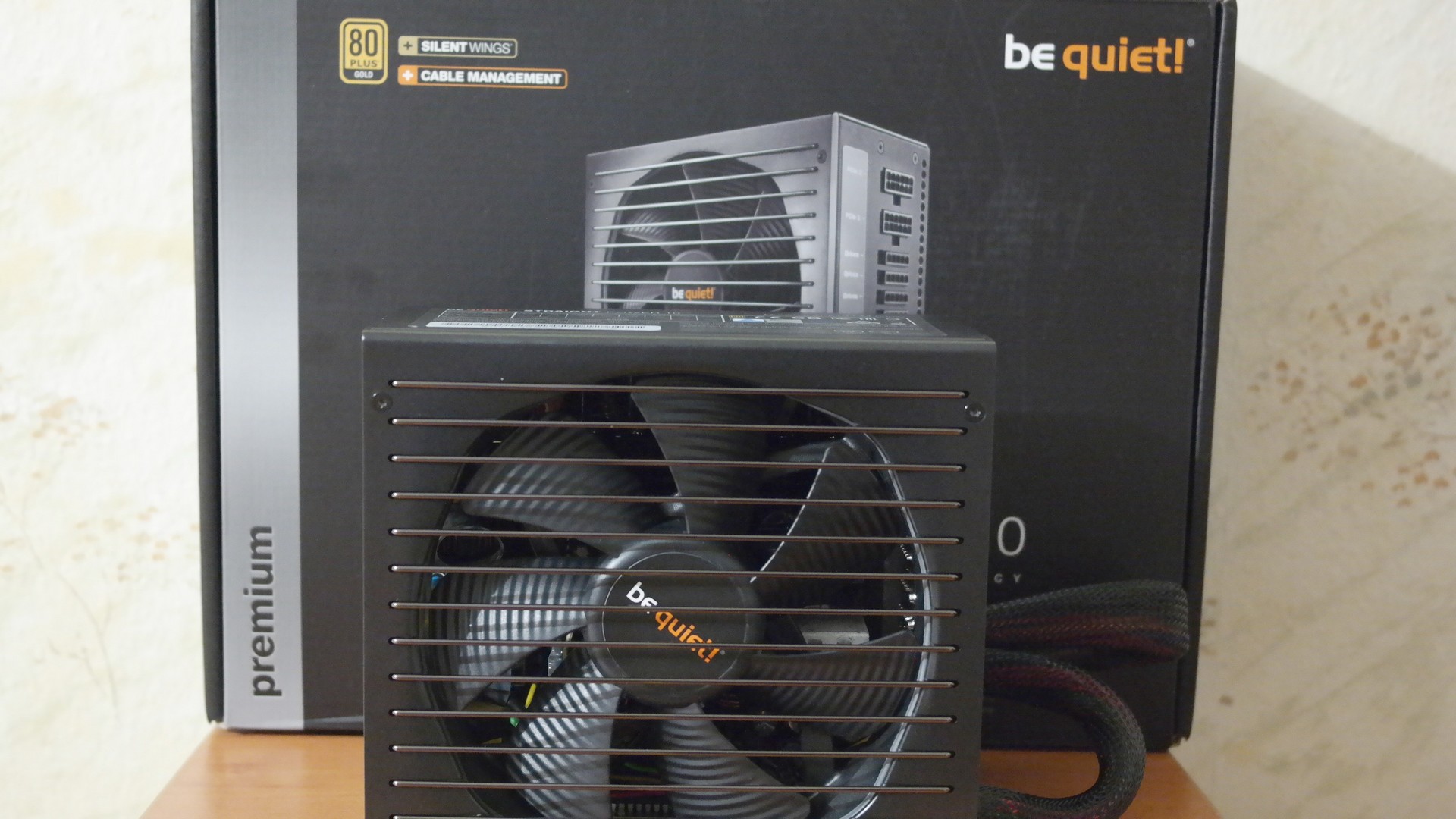

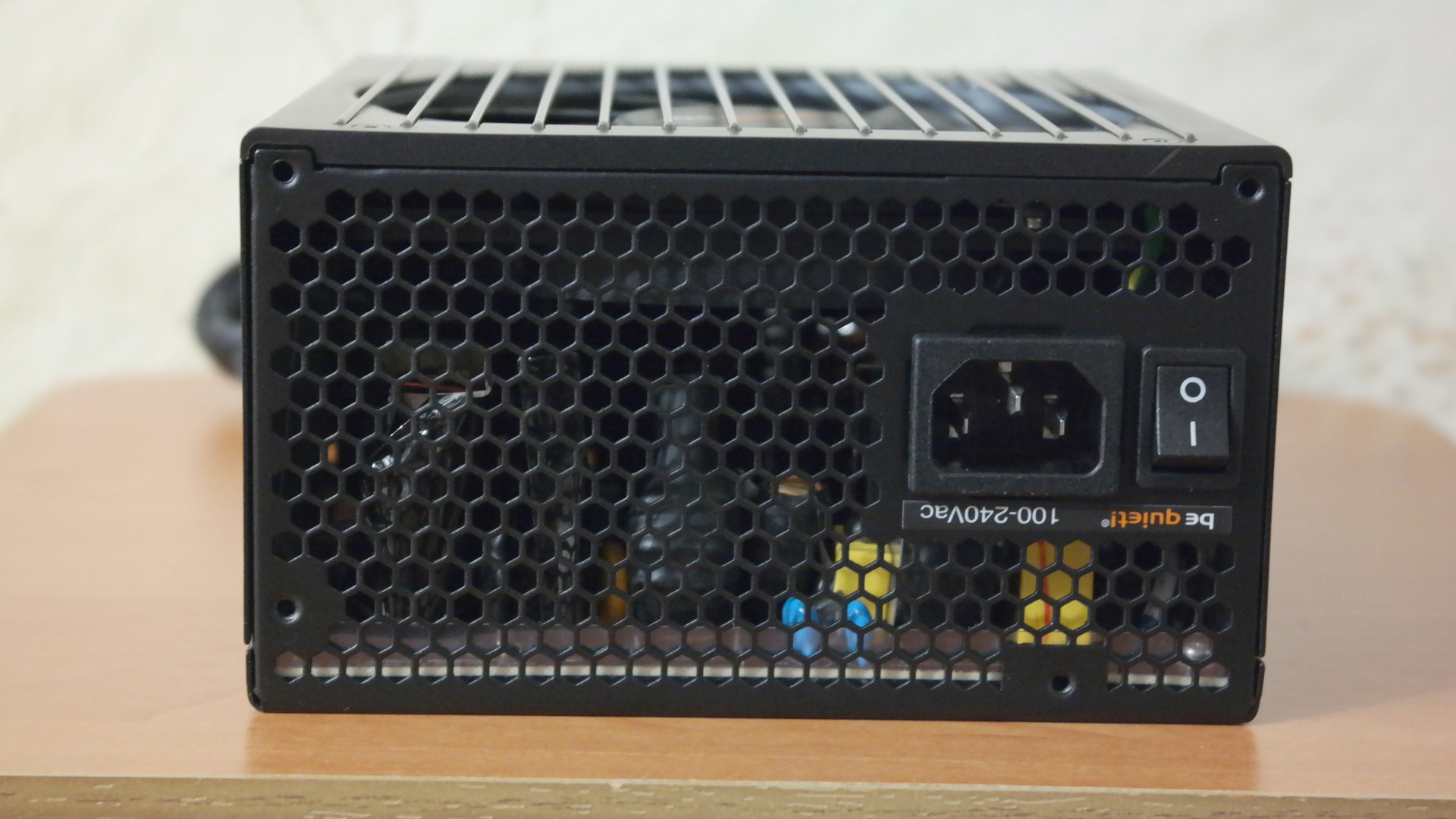

Дизайн Straight Power 10 600W CM можно охарактеризовать как строгий – все детали окрашены в единый черный цвет. Прутья вентиляционной решетки идут не радиально от центру к краям, а параллельно друг другу. Такая «готическая» форма решетки уже встречалась в Pure Power и Power Zone, а потому ее можно назвать фирменной чертой блоков питания be quiet!.

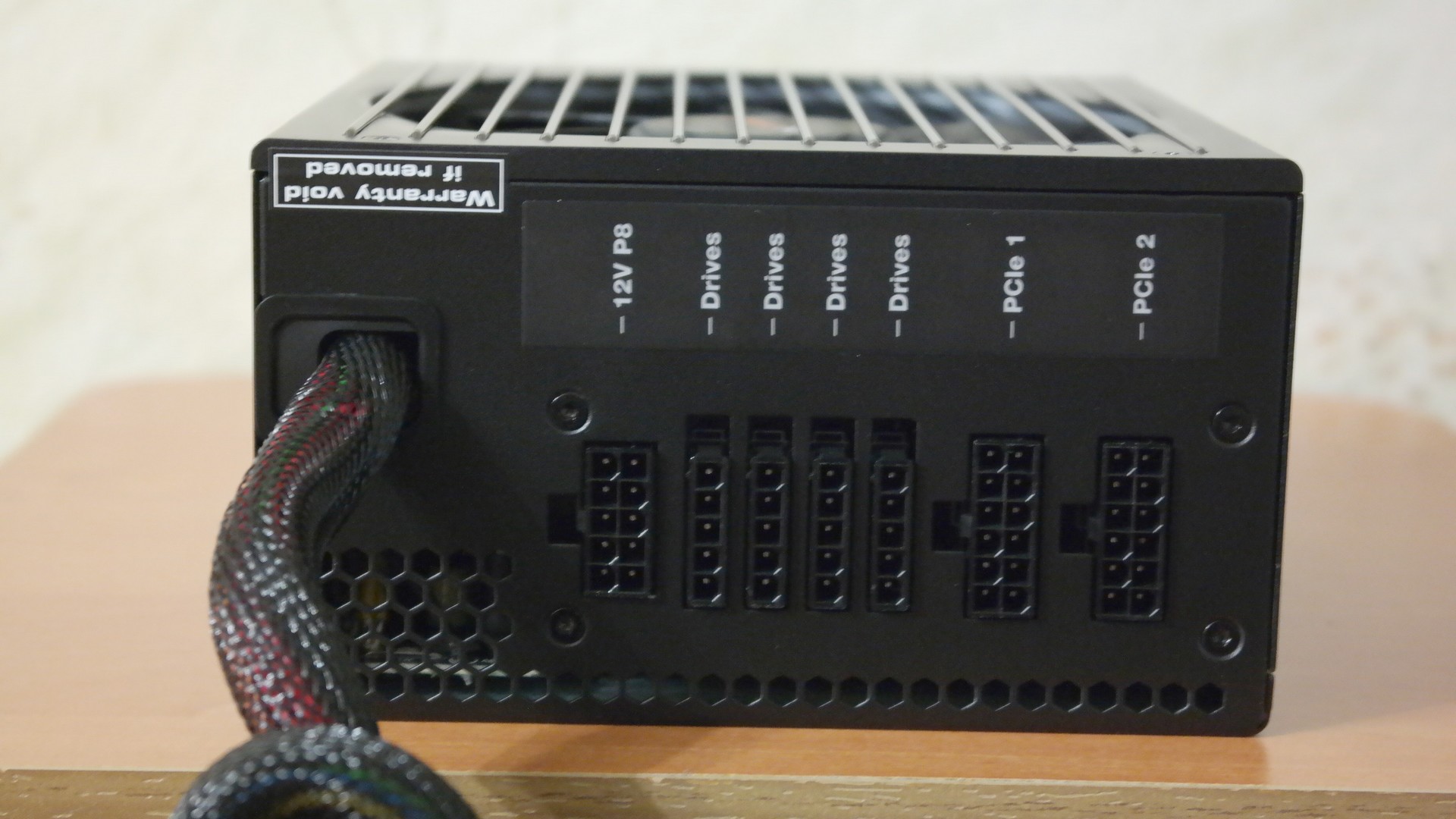

Конструкция у Straight Power 10 600W CM полумодульная: это означает, что кабели питания материнской платы фиксированный, а все остальные провода – съемные. А подсоединить можно: кабель питания процессора 4+4-pin, четыре кабеля питания PCI-E 6+2-pin и три кабеля с коннекторами SATA, PATA и FDD.

Особенности конструкции

Пришло время заглянуть «под капот» be quiet! Straight Power 10 600W CM. На входе высоковольтного питания установлены X и Y-конденсаторы, дросселя и варистор, которые обеспечивают сглаживание высокочастотных помех, излучаемых в сеть. Дальше идет диодный мост для выпрямления входного напряжения. За ним следует модуль активной коррекции коэффициента мощности и высоковольтный конденсатор Teapo на 330 мкФ с рабочей температурой до 105°С.

Главный преобразователь питания представляет собой однотактный прямоходовой конвертер с активным демпфером, который управляется микросхемой FSP6600. Низковольтная часть сделана в виде синхронного выпрямителя с двумя небольшими трансформаторами +3,3В и +5В и двумя же микросхемами FSP6601. Для выпрямления напряжения +12В используется уже более крупный трансформатор с радиатором, на котором закреплен термодатчик.

На выходе питания тоже установлены конденсаторы Teapo. Все возможные уровни защиты (от перегрева, перегрузки, короткого замыкания и прочего) реализованы посредством микросхемы Weltrend WT7579. Качество пайки электронных компонентов, как всегда у блоков питания be quiet!, находится на высочайшем уровне.

Охлаждается Straight Power 10 600W CM крупным 135-мм вентилятором be quiet! Silent Wings с рифлеными лопастями, шестью обмотками электродвигателя и гидродинамическим подшипником. Максимальная скорость вращения составляет 1500 об/мин, а уровень шума не превышает 20 дБ.

Конфигурация тестового стенда

• процессор Intel Core i7-6700K 4-4,2 ГГц
• процессорный кулер be quiet! Shadow Rock LP
• материнская плата MSI Z170A Gaming M3
• оперативная память 2×8 ГБ Avexir Core DDR4 2133 МГц
• видеокарта Palit GeForce GTX 780 Ti JetStream
• твердотельный накопитель Patriot Blast 240 ГБ
• жесткий диск WD Red 4 ТБ

В работе

Номинальная мощность be quiet! Straight Power 10 600W CM составляет 600 Вт, а пиковая – целых 670 Вт. Канал питания +12В имеет мощность 576 Вт и разделен на четыре линии по 20 и 18 А. Другими словами говоря, питания хватит для двух, пусть и не самых прожорливых, видеокарт. Суммарная же мощность каналов +3,3В и +5В составляет 140 Вт, чего достаточно для питания дисковых накопителей и прочей периферии.

Сертификат 80 PLUS Gold означает, что КПД блока питания при нагрузке 20, 50 и 100 процентов не опускается ниже 88, 92 и 88 при 230 В. К слову, диапазон входного напряжения составляет от 100 до 240 В, что особенно полезно в домах с частыми перепадами напряжения электросети.

Наш нынешний тестовый стенд, к сожалению, не позволяет загрузить на полную блок питания мощностью 600 Вт. Во время тестирования вентилятор БП все время вращался на низких оборотах и его шум был вообще неразличим. Поэтому мы традиционно воспользуемся виртуальным калькулятором энергопотребления на сайте be quiet! и рассчитаем максимально возможную конфигурацию ПК, которую этот БП потянет.

На 600 Вт у нас получилось «набросать в корзину» восьмипоточный процессор Intel Core i7-6700, две видеокарты NVIDIA GeForce GTX 970 с 4 ГБ видеопамяти, два SATA-диска и еще два вентилятора. При этом, правда, запаса мощности для разгона процессора и видеокарт уже не хватило (нужен, как минимум, 700-Вт БП). Но будь вместо двух GTX 970 только одна видеокарта, пусть даже прожорливая AMD Radeon R9 390X или Fury X, мощности 600-Вт БП хватило бы и для ее разгона.

Выводы

Если блоки питания be quiet! Power Zone мы рекомендовали для хардкорных геймеров и оверклокеров, а Pure Power – для сборки недорого ПК, то Straight Power можем смело посоветовать для супертихого и энергоэффективного ПК. Именно высокий КПД (88-92%) и фирменный вентилятор be quiet! Silent Wings (10-20 дБ) являются ключевыми особенностями Straight Power 10 600W CM. Мощности 600 Вт хватит для питания двух среднеуровневых или одной флагманской видеокарты. Если нужно больше, то в продаже доступны версии Straight Power на 700 и даже 800 Вт.

Преимущества be quiet! Straight Power 10 600W CM:

• сертификат энергоэффективности 80 PLUS Gold
• модульная конструкция
• высокая мощность канала +12В
• высококачественные электронные компоненты
• все возможные уровни защиты
• очень тихий вентилятор

Недостатки be quiet! Straight Power 10 600W CM:

• канал +12В разделен на четыре линии
