В рамках военной помощи Германия передала Украине надводные беспилотные аппараты Sonobot 5. Они будут помогать саперам разминировать водоемы, выявлять боеприпасы и другие опасные предметы на дне.
Это очень важный шаг в международном сотрудничестве, особенно? учитывая то, что такие технологии меняют способ проведения гидрографических изысканий и обеспечения безопасности на воде.
Война в Украине – это первый военный конфликт в мире, в котором обе стороны используют десятки тысяч, преимущественно, небольших беспилотников различного типа. Такие аппараты, в основном, используются для разведки, атак на цели со взрывными устройствами или сброса гранат на танки или окопы противника. Но во время войны часто возникает потребность в разминировании, поиске неразорвавшихся боеприпасов, в том числе, и в реках и водоемах. Они могут представлять угрозу не только для судоходства, но и для гражданского населения. Поэтому Германия и решила помочь нам с этой проблемой, предоставив свои сверхсовременные беспилотные надводные аппараты Sonobot 5.
Читайте также: Оружие украинской победы: БПЛА Primoco One 150
Беспилотные надводные аппараты – будущее технологий
Беспилотные надводные аппараты (USV) – это современные технологические решения, которые меняют способ проведения исследований водоемов и решения вопросов безопасности в открытых и внутренних водах. Они дают возможность дистанционного контроля и сбора данных в режиме реального времени. Такой подход открывает новые перспективы в мониторинге состояния водной среды, выявлении потенциальных угроз и проведении спасательных работ. А также проводить разминирование водоемов, выявлять боеприпасы и другие опасные предметы на дне.
Именно к такой категории беспилотных надводных аппаратов относится автономный профессиональный гидроакустический гидрографический комплекс Sonobot 5.
Читайте также: Оружие украинской победы: Боеприпасы с обедненным ураном
Sonobot 5 – немецкая точность для безопасности Украины

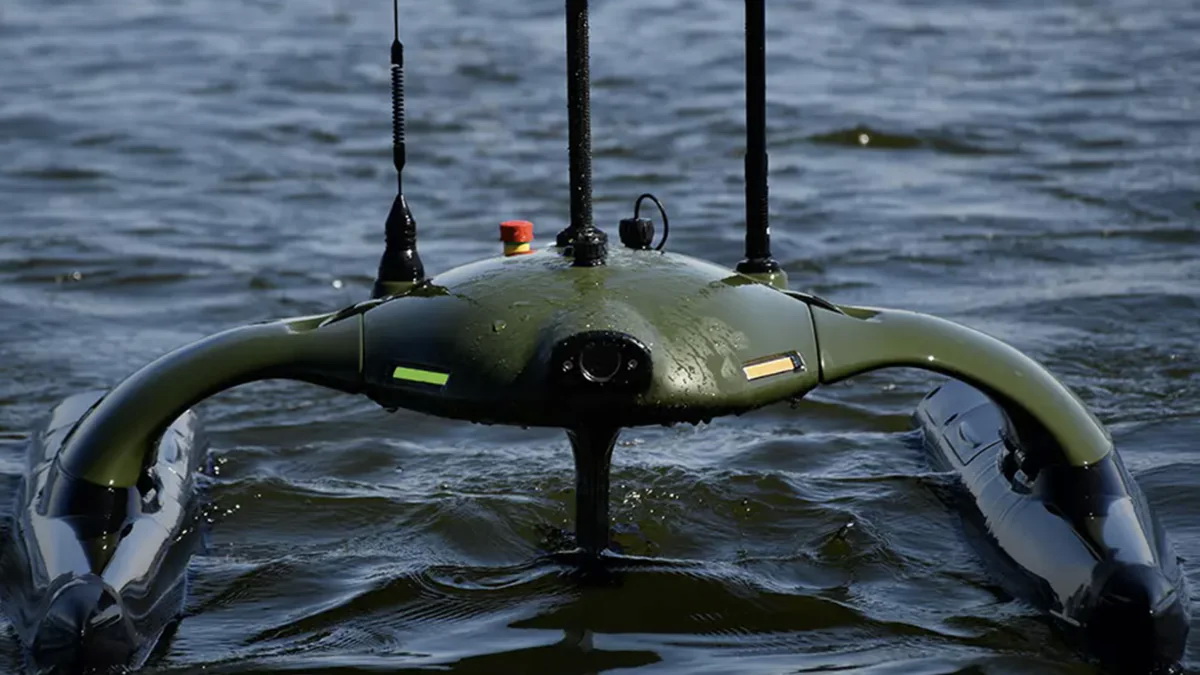

Sonobot 5, детище немецкой компании EvoLogics GmbH, является прорывом в технологии беспилотных аппаратов, который олицетворяет немецкую точность. Находится на вооружении с 2023 года. Его универсальные возможности – от трехмерного картографирования морского дна, обнаружения угроз, до мониторинга окружающей среды – делают его незаменимым в спасательных операциях, особенно в районах, затронутых войной.
Беспилотный надводный аппарат Sonobot 5 – это системная платформа, разработанная для нужд гидрографической съемки, мониторинга, а также поиска и спасения во внутренних водах. С высочайшей точностью он выполняет как классическую батиметрию, так и отслеживание с помощью эхолота бокового сканирования. Sonobot – это очень легкая и гибкая модульная система, которую можно адаптировать к потребностям конкретного применения.
Интегрированная в автопилот измерительная система и специальный пакет программного обеспечения позволяют очень высокоэффективно использовать систему Sonobot 5. Беспилотный надводный аппарат от компании EvoLogics GmbH, в основном, используется для 3D-картографирования, оценки объемов водоемов, для определения наличия или смещения наносов. Его можно использовать для выявления объектов, которые представляют угрозу безопасности людей и инфраструктуры. Во время поисковых операций можно быстро найти объекты и людей: аппарат позволяет проводить целенаправленные поисковые работы, сокращая время и усилия спасателей и водолазов.
Читайте также: Оружие украинской победы: зенитно-ракетный комплекс SAMP/T
Преимущества Sonobot 5
Sonobot 5 можно использовать как в открытом море, так и во внутренних водах. Его универсальность позволяет использовать его в различных условиях и для различных задач. Одним из важнейших преимуществ надводного дрона является его система картографирования. Он позволяет проводить трехмерный анализ морского дна, что дает возможность точно определить местонахождение потенциальных угроз. Дрон оснащен разнообразными эхолотами, эхолотами бокового обзора и видеокамерой. Это позволяет точнее отображать территорию и собирать широкий диапазон данных.
Sonobot 5 – это передовое устройство, оснащенное двойным позиционированием GNSS и INS, что обеспечивает точную навигацию и контроль движения. Это оборудование является стандартным для всех эхолотов Norbit. Кроме того, благодаря 256 лучам с углом 1,45°x1°, дальности более 200 м и частоте пинга 50 Гц, система обеспечивает профессиональное наблюдение по стандарту IHO S-44, что делает ее одним из самых передовых инструментов в своей категории.
Читайте также: Оружие украинской победы: Iris-T SLM – современная ПВО из Германии
Комплект поставки Sonobot 5
В комплекте поставки по умолчанию имеются следующие компоненты системы:
- Тримаран, который состоит из основного корпуса, стоек с прижимными винтами и двух понтонов из карбона с двигателями
- Станции управления, включающую стойку-треногу, пульт радиоуправления и передатчик
- Тестер поплавков
- Кейсы для транспортировки.
В качестве управляющего ПК пользователь может использовать собственный ноутбук и даже планшет, или заказать его в комплект поставки. В последнем случае специалисты самостоятельно подготовят компьютер и программное обеспечение.
Вес конструкции в сборе составляет примерно 27 кг при довольно небольших размерах – 130,0×92,0×80,5 см.
Сборка аппарата не требует специальных инструментов благодаря использованию удобных креплений и винтов. Для этого достаточно будет сил всего одного человека.
Условия эксплуатации предусматривают работу при ветре силой 4-5 Бфт (10 м/с) или волнах до опрокидывания гребней.
Известно, что обновленный дрон может работать в радиусе до 2,5 км от оператора в радиоуправляемом режиме. Также он может самостоятельно выполнять указанные миссии по утвержденному маршруту. Максимальная скорость Sonobot 5 составляет 5 км/ч, а операционная дальность – 30 км.
Читайте также: Оружие украинской победы: Французские САУ Caesar
Особенности Sonobot 5
Это удобное решение для работы в широком спектре условий, позволяющее получить точную информацию о параметрах глубины и акустических профилей. Конструкция является модульной и различные элементы можно выбрать в соответствии с поставленной задачей.
Основной блок с расположенным под днищем оборудованием монтируется на два понтона из высокопрочных полимеров с установленными в них водометными двигателями, обеспечивающими быстрый и ровный ход на мелководье и поверхностях с высоким содержанием мусора и водорослей.
Благодаря дифференциальному или RTK GPS модулю можно получить максимально точные данные по позиционированию системы на местности. Поддерживаются такие системы навигации, такие как GPS, GLONASS и Galileo.
В качестве базового измерителя применяется широкополосный эхолот, рассчитанный на максимальную глубину до шестидесяти метров. Это EvoLogics 200 кГц – стандарт, доступные варианты – 80 кГц и 400 кГц.
Опционально в комплекте вместо стандартного может поставляться гидролокатор бокового обзора EvoLogics 700 кГц со встроенным эхолотом 1 МГц, позволяющий получить более точные данные о рельефе и объектах на морском дне.
По умолчанию изделие управляется дистанционно (дальность составляет два километра). Для прохождения труднодоступных участков, когда аппарат не находится в прямой видимости и других аналогичных ситуаций, в корпусе имеется встроенная HD-камера, передающая сигнал на средство управления.
Опционально система может быть дополнена функцией автопилота с программным планировщиком миссий, объединенным с системой измерений.
Управление осуществляется с помощью пульта управления с фирменным программным обеспечением, идущим в комплекте. Он надежно защищен от попадания воды и загрязнений благодаря корпусу с классом пылевлагозащиты IP67. Также в качестве опции может быть поставлена направленная антенна для лучшего приема сигнала.
Сам Sonobot 5 изготовлен из материалов, устойчивых к коррозии от соленой воды, и может работать даже в промышленных стоках. Используемый компас может быть как стандартным, так и в высокоточном варианте. Источника питания аппарата достаточно для полноценной работы двигателя и комплекса установленных приборов в течение десяти часов.
В самом тримаране установлен регистратор данных с вместительным накопителем. Есть два его варианта: стандартный на 32 ГБ и опциональный твердотельный накопитель (SSD) на 128 ГБ. Все данные с акустических датчиков, камер и систем навигации записываются сразу на него, а передача по беспроводной связи осуществляется по запросу компьютера. Программное обеспечение позволяет сразу визуализировать сигналы сонаров и преобразовывать полученные данные в карту.
Читайте также: Оружие украинской победы: ПТРК Стугна-П – танкам орков не поздоровится
Характеристики Sonobot 5
- высота – 80,5 см
- ширина – 92 см
- длина – 130 см
- вес – 27 кг
- операционная дальность – до 30 км
- скорость – 5 м/с
- скорость сканирования – 1,5 м/с
- автономность – до 9 ч
Как будут использовать Sonobot 5 в Украине?
Украина уже получила 15 таких надводных дронов. Еще 40 обещают доставить в ближайшее время.
Летом 2023 года надводный дрон Sonobot 5 уже использовали украинские спасатели. Они проверяли водоемы на наличие мин и боеприпасов в Николаевской области. Благодаря сонару смогли обнаружить необычные симметричные объекты на дне, которые могут быть речными минами. Находили также снаряды, советские ЯРМ и противодесантные мины ПДМ-1. До появления беспилотников, такое обследование проводили люди на лодках, рискуя подорваться. Поиск опасных объектов стал значительно удобнее, безопаснее и занимает меньше времени.
Sonobot 5 значительно компактнее любой лодки, поэтому риск зацепиться за мину или боеприпас у него минимальный.
В то же время, этот беспилотник может использоваться и по другому назначению – картография. Например, он может находить наименее заметный маршрут для подводных дронов-камикадзе, или удобные места для переправ личного состава. В любом случае, беспилотный надводный аппарат Sonobot 5 пригодится нашим защитникам и спасателям.
