Все про систему ППО C-RAM Centurion

Україна звернулась до США з проханням надати мобільні комплекси протиповітряної оборони C-RAM Centurion. Що вміють і чим особливі ці комплекси?

Нашим ешелонованим системам протиповітряної та протиракетної оборони будь-який комплекс ППО зараз на вагу золота. Масовані атаки російських загарбників на критичну інфраструктуру завдають величезної шкоди нашій енергетичній системі, залишаючи міста і села у цілковитій темряві та руйнуючи економіку країни. Ворог завдає ракетних ударів, запускає іранські безпілотники. Звичайно, все це виснажує нашу і без того обмежену систему ППО.

Україні вкрай потрібні для захисту повітряного простору ефективні засоби боротьби з ракетами та “літаючими мопедами”. Одним з таких засобів є американська система ППО C-RAM Centurion, яка здатна допомогти нам у захисті критичної інфраструктури. Сьогодні пропоную більш детально познайомитись з цією системою.

Читайте також: Тихі вбивці сучасної війни: Найнебезпечніші військові БПЛА

Що собою являє система ППО C-RAM Centurion

Перш за все слід зауважити, що C-RAM Centurion – протиракетна, артилерійська та мінометна система протиповітряної оборони наземного базування, яка стоїть на озброєнні армії США.

Комплекс C-RAM (Counter Rocket, Artillery, and Mortar) Centurion, є наземною версією корабельної протиракетної системи Phalanx і має можливість інтеграції з іншими  системами захисту. Система розроблена та виготовлена ​​американською компанією Raytheon. Phalanx спочатку проектувався як корабельна протиракетна система. Це радіолокаційна система з комп’ютерним керуванням і швидкострільною 20-мм гарматою, яка автоматично виявляє, відстежує та знищує різноманітні ворожі загрози, які здатні подолати інші системи захисту корабля.

Система озброєння Centurion представляє революційний підхід до протидії ворожим загрозам, вона здатна перехоплювати ракети, безпілотні літальні апарати та артилерійські і мінометні снаряди у повітрі перед ударом, тим самим зменшуючи або усуваючи будь-яку шкоду, яку вони можуть завдати.

Військово-морські сили США використовують можливості системи морського базування Phalanx 1B для точкової оборони флоту від низьколітаючих крилатих ракет та інших повітряних і надводних загроз. Але армія США зіткнулась з необхідністю захисту армійських баз та інших наземних об’єктів, тому з’явилася сухопутна версія C-RAM Centurion, яка вперше була випробувана у листопаді 2004 року та успішно довела свою здатність забезпечувати ефективний наземний захист. C-RAM Centurion можна поєднати з безліччю датчиків і систем, призначених для забезпечення всеохоплюючого захисту об’єктів на землі. У 2009 році система озброєння Raytheon Centurion була представлена ​​на оборонній виставці DSEI в Лондоні, Велика Британія.

Перший C-RAM був відправлений до Іраку наприкінці 2006 року для захисту Зеленої зони (велика територія в Багдаді, перетворена на американську базу). Було встановлено, що C-RAM може збивати 70-80 відсотків ракет і мінометних снарядів, виявлених у радіусі дії його гармати. Протягом двох років системи C-RAM Centurion в Іраку перехопили понад сотню ракет і мінометних снарядів, спрямованих на Зелену зону. А у січні 2021 року систему C-RAM використовували для збиття безпілотників, націлених на аеропорт Багдада.

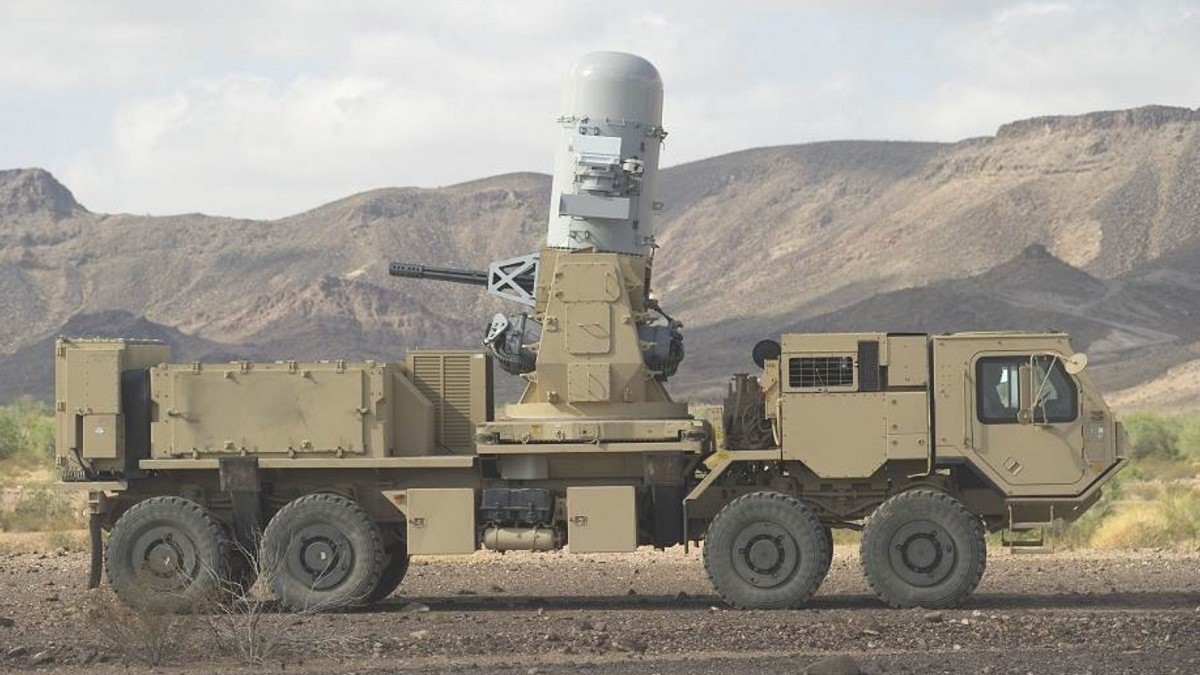

Окрім, морського варіанту C-RAM існує і мобільний C-RAM Centurion: система озброєння встановлена ​​в задній частині важкої вантажівки Oshkosh HEMTT A3.

Читайте також: Все про безпілотники General Atomics MQ-9 Reaper

Сухопутний варіант C-RAM Centurion

Оскільки сухопутний ЗАК Centurion C-RAM функціонально сильно відрізнявся від морської установки Mark 15 Phalanx CIWS, в ньому використовувалося інше радіолокаційне та оптоелектронне обладнання, а також інший алгоритм дій. Сухопутний «Центуріон» так само, як і корабельний зенітний комплекс, здійснює пошук та ураження цілей в автоматичному режимі. Функції оператора при несенні бойового чергування зводяться до контролю працездатності, підтвердження запиту на ураження цілі, яка увійшла в периметр, що охороняється, і припинення нештатних ситуацій. На відміну від морського ЗАК, для розрахунку балістичної траєкторії артилерійського або реактивного снаряда і визначення, чи становить він загрозу, і чи є необхідність його збиття, «Центуріон» оснащений РЛС контрбатарейної боротьби AN/TPQ-36 Firefinder. Інформація про виявлені цілі в реальному режимі часу передається на пункт управління зенітно-артилерійськими комплексами радіорелейними каналами зв’язку на частоті 2,4 ГГц або по оптоволоконному кабелю.

Компактний радіолокатор, що буксирується, з ФАР AN/TPQ-36 Firefinder здатний виявляти снаряди і ракети РСЗВ на дальності 18-24 км, одночасно супроводжувати до 20 цілей і на основі розрахунку їх траєкторій з високою точністю визначати координати артилерійських позицій. З 2009 року для раннього виявлення мін, ракет та снарядів використовується РЛС AN/TPQ-53 Target Acquisition Radar, з максимальною дальністю роботи 60 км.

Всі елементи РЛС контрбатарейної боротьби AN/TPQ-53 розміщуються на шасі 5-тонної броньованої вантажівки FMTV, яка здатна рухатися по шосе зі швидкістю понад 80 км/год.

У першому варіанті Centurion C-RAM для виявлення мінометних мін і снарядів в безпосередній близькості від зони використовувалася РЛС AN/TPQ-48. Комплект апаратури станції важить 220 кг, дальність виявлення 120 мм міни – 5 км. Однак після низки інцидентів, коли апаратура AN/TPQ-48 пропустила кілька ворожих снарядів, її замінили станцією AN/TPQ-49. Фактично AN/TPQ-49 – це покращений варіант радара AN/TPQ-48, розроблений для використання експедиційними силами. Крім підвищення надійності та зниження маси до 70 кг, дальність виявлення 120 мм міни доведена до 10 км. Для застосування у складі ЗАК Centurion C-RAM компанія Raytheon розробила радар Ku-діапазону (10,7-12,75 ГГц) MFRFS (Multi-Function RF System) з сектором сканування 360°. Його показники не розголошуються, але після введення РЛЗ MFRFS до складу апаратної частини Centurion C-RAM ефективність комплексу значно зросла. Крім того, для пошуку та ведення вогню застосовується оптоелектронна апаратура з тепловізійним каналом (FLIR) та автоматичним супроводом захоплених рухомих об’єктів. Це дає можливість крім знищення артилерійських снарядів у будь-який час доби і в складних погодних умовах протидіяти крилатим ракетам, безпілотним літальним апаратам, літакам і гелікоптерам, що низько летять, а також використовувати комплекс для самооборони у разі безпосереднього нападу ворожих сил на позицію.

Темп стрільби сухопутного зенітного комплексу Centurion C-RAM у порівнянні з морським Mark 15 Phalanx CIWS знижений приблизно в 2 рази і становить 2000-2200 пострілів на хвилину. Очевидно, це зроблено для заощадження ресурсу стволів гармати, оскільки на суші артилерійській частині установки доводиться працювати у значно важчих умовах.

Читайте також: Зброя української перемоги: ПТРК Стугна-П – танкам орків буде непереливки

Озброєння C-RAM Centurion

C-RAM Centurion поєднує в собі перевірену 20-мм гармату M61A1 Gatling, яка стріляє снарядами M-246 або M-940, що мають функцію самознищення у разі не потрапляння в ціль, з можливістю вибору швидкострільності 3000 або 4500 пострілів на хвилину, а також радар Ku-діапазону з розширеним пошуком і з закритим відстеженням. Це технологія спостереження за цілями для забезпечення автономного виявлення та ураження їх. Ця система об’єднує шість оптимізованих стволів разом з вбудованим набором інфрачервоних датчиків переднього виду (FLIR). Сам Block 1B FLIR забезпечує функцію виявлення, відстеження, визначення пріоритетів та знищення цілей, яка ефективна як у денному, так і в нічному середовищі.

Доведено, що C-RAM Centurion виявляє загрози на ранніх стадіях польоту, використовуючи радар Ku-діапазону, а потім переходить у режим стеження лише тоді, коли буде визначено, що ці цілі загрожують зоні, яку захищає система. Щоб збільшити можливості відстеження та залучення, Block 1B містить тепловізор з автоматичним відстеженням. Система працює на довжині хвилі 8-12 мікрон і встановлена ​​на стабілізованому постаменті, прикріпленому до існуючого обтічника трекової антени блоку 1B. Ця система забезпечує надійний пасивний пошук і відстеження вдень і вночі, покращуючи ефективність протиповітряної боротьби з кількома ворожими цілями одночасно.

C-RAM Centurion використовує датчики виявлення цілей, у тому числі радар Northrop Grumman AN/TPQ-36 Firefinder малого радіусу дії та Lightweight Counter Mortar Radar для виявлення та відстеження випущених снарядів. Підсистема керування вогнем Northrop Grumman Mission Systems використовує програмне забезпечення, створене на основі системи командування та управління передовою зоною протиповітряної оборони Northrop Grumman (FAAD C2), яка об’єднує датчики та озброєння батарей протиповітряної оборони малої дальності.

Читайте також: Зброя української перемоги: ЗРК NASAMS, що захищає Вашингтон

Мобільність C-RAM Centurion

Збройна установка системи C-RAM Centurion встановлена ​​на причепі та працює від генератора, має систему водяного охолодження і закриту станцію керування. Керує комплексом екіпаж з чотирьох осіб.

У наземній конфігурації C-RAM Centurion встановлено на колісній платформі, яка забезпечує як стабільне розташування, так і мобільність, що дозволяє змінювати положення установки. C-RAM можна встановити на причепі або на задній частині вантажівки Oshkosh. Причіп буксирує тактична вантажівка M916A3 6×6. Кабіна M916A3 здатна вмістити водія і двох пасажирів. Вантажівка оснащена дизельним двигуном Cummins NTC 400 з турбонаддувом потужністю 400 к.с., напівавтоматичною коробкою передач Caterpillar з 16 передачами вперед і 2 передачами назад. У жовтні 2008 року Raytheon і Oshkosh представили оновлений Mobile Centurion з системою, встановленою на гібридно-електричній важкій вантажівці HEMTT A3.

Читайте також: Зброя української перемоги: Iris-T SLM – сучасна ППО з Німеччини

Додаткове оснащення C-RAM Centurion

Відомо, що система C-RAM Centurion успішно виявляє та вражає повітряні загрози як на високих, так і на низьких траєкторіях польоту. Однак в умовах міської місцевості чи густонаселених районів застосування C-RAM проти ракетної, артилерійської та мінометної загрози може мати небажаний побічний ефект, коли вихідні снаряди можуть виявитися небезпечнішими, ніж вхідні. Щоб мінімізувати побічний ефект, в системі зброї Centurion використовуються снаряди, які мають систему самознищення у разі промаху. Дослідження показують, що залишки самознищених снарядів практично не завдають шкоди.

Артилерійська установка C-RAM Centurion є дуже потужною зброєю, 20-міліметрова зенітна гармата може завдати серйозної шкоди ворожій піхоті, легкій і середній техніці, тоді як ракетна установка ефективна проти  літаків.

Протидія загрозам IDF вимагає цілісного підходу. C-RAM Intercept LPWS працює з системною архітектурою та іншими програмами систем запису, щоб забезпечити повний набір можливостей C-RAM. Основні компоненти, які взаємодіють з C-RAM Intercept LPWS у взаємодії з системами IFPC/Avenger, включають укриття системи планування та управління протиракетною обороною. Також варто згадати про обладнання для попередження про небезпеку, мережу зв’язку C-RAM, робочі станції C-RAM Command and Control і численні радари виявлення цілей, включаючи радари AN/TPQ-50 Lightweight Counter Mortar Radars, AN/TPQ-53 радари, радари Sentinel і радар Ku-діапазону радіочастотної системи.

Читайте також: Зброя української перемоги: зенітно-ракетний комплекс Aspide

Технічні характеристики C-RAM Centurion

• Озброєння: M61A1 20-мм гармата Гатлінга
• Скорострільність: 3000 або 4500 пострілів на хвилину
• Розміри причепа і вантажівки: довжина 19,81 м, ширина 3,65 м, висота 4,26 м
• Вага: 24 000 кг на причепі
• Радари: пошуковий радар – Ku-діапазон, цифровий MTI; трековий радар – Ku-діапазон, імпульсний доплерівський моноімпульсний
• Діапазон дії: виявлення снарядів і ракет РСЗВ на дальності 18-24 км, одночасне супроводження до 20 цілей
• Боєприпаси M940 калібру 20 мм з функцією самознищення на відстані понад 2000 метрів
• Додатково: система візуалізації FLIR з автоматичним відстеженням, автоматичним і ручним керуванням вогнем.
• Екіпаж: 4 особи.

Постачання цих американських зенітно-артилерійських систем дозволило б Збройним силам України ще ефективніше боротися з повітряними цілями, такими як ракети та безпілотні літальні апарати. Це забезпечить ще кращий захист наших міст і сіл, а також об’єктів критичної інфраструктури.

Нам вкрай потрібні засоби ППО і ПРО у будь-якому вигляді. Американські системи C-RAM Centurion точно будуть у пригоді, тому весь український народ буде щиро вдячний на таку необхідну зброю нашим партнерам.
