СтаттіВійськова технікаЗброя української перемоги: французька ЗРК Crotale

Зброя української перемоги: французька ЗРК Crotale

-

Сьогодні Франція оголосила про передачу Україні двох батарей сучасних ЗРК Crotale. На що вони спроможні, розглянемо у цій статті.

Ситуація останніх днів довела, що Україні вкрай необхідні зенітно-ракетні комплекси для захисту повітряного простору. Крилаті та балістичні ракети, дрони-камікадзе стали справжньою проблемою для мирних українських міст і сіл. Керівники України неодноразово звертались за допомогою до своїх західних партнерів і, здається, вони нарешті нас почули. От і Франція вирішила надати українським збройним силам новітні засоби ППО. Мова йде про зенітно-ракетні комплекси Crotale, які допоможуть нам боротись з ворожими ракетами, авіацією та дронами-камікадзе.

Crotale

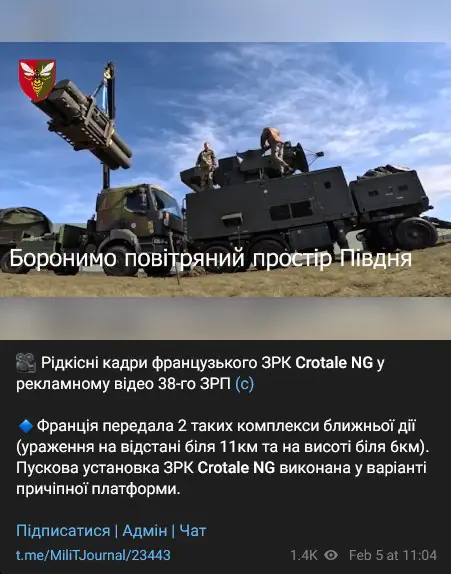

Відомо, що французька сторона надасть Україні зенітні комплекси Crotale у найсучаснішій версії Crotale NG, розробленій у 90-х роках. Давайте більш детально познайомимося з цим ЗРК.

Читайте також: Зброя української перемоги: зенітно-ракетний комплекс Aspide

Історія створення ЗРК Crotale

Зенітний ракетний комплекс Crotale відноситься до систем малої дальності. Спочатку цей ЗРК створювався для потреб Південної Африки. У 1964 році ПАР замовила компанії Thomson-Houston (пізніше Thomson-CSF, а тепер Thales) розробити систему точкового захисту. Розробка в основному фінансувалася Південною Африкою та частково урядом Франції. Система була розроблена наприкінці 1960-х років, і була доставлена в Південну Африку між 1971 і 1973 роками. Місцева назва цього ЗРК Cactus. Незабаром французькі ВПС замовили цю систему для оборони аеродромів, назвавши систему Crotale. Вона надійшла на озброєння в 1972 році, а вже до 1978 року було поставлено 20 батарей.

Crotale є одним із найуспішніших ЗРК, з коли-небудь створених. Ця система протиповітряної оборони все ще розвивається і виробляється вже більше 40 років. Було створено широкий спектр його модифікацій, існує як рухомий наземний, так і  корабельний варіант. Наразі цей ЗРК перебуває на озброєнні 15 країн.

Crotale

Crotale — це система точкового захисту, призначена для захисту важливих об’єктів, таких як аеродроми, військові бази, склади боєприпасів тощо. Створювався Crotale для боротьби з різноманітними повітряними цілями в діапазоні середніх, малих і гранично малих висот.

Crotale Acquisition and Coordination Unit (ACU) базується на броньованому шасі Hotchkiss P4R 4×4. ЗРК оснащений радаром захоплення, тому може виявляти цілі, відстежувати та ідентифікувати їх (система “свій-чужий”). ACU може виявляти до 30 цілей і супроводжувати 12 цілей одночасно. Дальність виявлення 18,4 км. Дальність стеження 17 км.

Crotale

Типова батарея Crotale складається з двох або трьох машин TELAR і однієї машини з РЛС. TELAR і блок збору інформації та координації з’єднані кабелями. Їх підтримують також машини для технічного обслуговування та підтримки. Перезарядка всіх чотирьох ракет займає 2 хвилини. Crotale випускається в кількох варіантах.

Читайте також: “Нептуни” влучили у крейсер “Москва”: Все про ці протикорабельні крилаті ракети

Варіанти ЗРК Crotale

За весь час було було розроблено декілька модифікацій ЗРК Crotale. Ось коротко про кожну з них:

  • Crotale 1000. Це базова система точкової оборони Crotale, яка базується на броньованій машині P4R 4×4. Є також буксирована версія, для ППО стаціонарних об’єктів. TELARS і ACU з’єднані між собою кабелями. З’явився в 1969 році.
  • Crotale 2000. Ця версія з’явилася в 1973 році. Має додатковий телевізійний канал, що дозволило покращити отримання та відстеження.
  • Crotale 3000. Версія з’явилася в 1978 році. Crotale 3000 має додаткові розширені можливості відстеження завдяки доданій функції автоматичного телевізійного відстеження.
  • HQ-7, китайська копія. У 1978-1979 роках Китай імпортував деякі системи Thomson-CSF Crotale для оцінки та їх зворотного проектування. Перший китайський клон був виготовлений у 1983 році. Його виробництво почалося наприкінці 1980-х років. Іноді його ще називають Sino-Crotale.
  • Shahab Tagheb, іранська зенітна ракетна система малої дальності. Вона була представлена у 1999 році. Відомо, що ця зенітно-ракетна система була розроблена за підтримки Китаю та шляхом передачі технологій HQ-7.
  • Shahine, версія, розроблена для Саудівської Аравії. Вона з’явилася в 1980 році. У 1975 році Саудівська Аравія замовила ряд цих ракетних систем. Проте Shahine базується на шасі танка AMX-30 і має покращену мобільність і значно кращий бронезахист. Його основна роль полягала у забезпеченні повністю мобільної ППО для механізованих бронетанкових підрозділів.
  • Crotale 4000. Кабельні з’єднання між блоками були замінені радіолінією передачі даних. TELARS може знаходитися на відстані до 3 км від блоку збору та координації. І до 10 км між найближчими ACU. Радар має вдосконалені засоби електронної протидії.
  • Crotale 5000. Це модернізація французьких систем Crotale. Вона з’явилася в 1985 році. Ця система містить оптичний трекер. ЗРК також має вдосконалений радар з дальністю виявлення 18 км.
  • Crotale NG (Next Generation). Ця версія з’явилася в 1990 році. Це значно перероблена версія базового Crotale. Ракети мають дальність польоту 11 км, максимальну швидкість 3,5 Маха, радіус ураження 8 м. Крім того, ракети більш маневрені. Були вдосконалені РЛС і система управління вогнем, кожен окремий TELAR здатний працювати автономно. Він може бути змонтований на буксированому 3-вісному причепі або на різних шасі.
  • Crotale Mk3 є найновішою модифікацією Crotale NG. З’явилася в 2008 році. Ракета була вдосконалена. ЗРК має радіус дії 16 км і може досягати цілей на висоті до 9 км. Система має новий оглядовий радар.

Саме про дві останні модифікації ми сьогодні й поговоримо.

Читайте також: Зброя української перемоги: Iris-T SLM – сучасна ППО з Німеччини

Які завдання може виконувати ЗРК Crotale NG

Найновіша версія Crotale NG (Next Generation) — це всепогодна система протиповітряної оборони малої дальності з кількома датчиками, розроблена компанією Thales Air Defence (раніше Thomson-CSF Airsys).

Завдання цієї системи полягає в постійній або напівпостійній обороні важливих об’єктів або військових підрозділів на передовій, а також окремих районів від повітряних загроз, таких як літаки з нерухомим крилом, ударні вертольоти, крилаті ракети, тактичні ракети та атаки насичення з дальніми ударами.

Crotale

Система Crotale NG забезпечує оцінку повітряної ситуації та загроз, розширену дальність виявлення, ідентифікацію “свій-чужий”, виявлення кількох цілей, а також автоматичне захоплення та відстеження цілей за умов будь-якої погоди. Можливість обміну даними забезпечує інтеграцію Crotale NG у глобальну схему ППО.

Підрозділ з чотирьох установок Crotale NG працює в скоординованому режимі за допомогою автоматизованого обміну даними між комп’ютерами. Згідно з оцінкою загроз та взаємного розташування чотирьох установок, комплекс вражає ціль з найкращої позиції.

Читайте також: Зброя української перемоги: ЗРК NASAMS, що захищає Вашингтон

Дизайн і розробка Crotale NG

Модернізований ЗРК Crotale NG надійшов у виробництво в 1990 році і перебуває на озброєнні армії Фінляндії (20 систем), а також ВПС Франції (12 систем, встановлених в укриттях) і ВМС Франції.

Компанія Thales підписала контракт з Грецією у червні 1999 року на 11 систем Crotale NG, дев’ять для ВПС і дві для ВМС. Система також була продана Саудівській Аравії та Оману.

Crotale

У лютому 2000 року Thales і Samsung отримали спільний контракт на програму K-SAM Pegasus (Chun Ma) для Республіки Корея (на базі корейської ракети “земля-повітря”). Контракт передбачав виробництво 48 систем спостереження та керування вогнем Crotale NG, у грудні 2003 року був укладений ще один контракт.

У березні 2001 року компанія Thales Air Defense (раніше Shorts Missile Systems) отримала контракт на виробництво ракети VT1. Сили оборони Фінляндії у червні 2018 року успішно провели випробування бойової стрільби Crotale NG, інтегрованої з передовою тепловізійною камерою Thales Catherine XP.

Читайте також: Зброя української перемоги: ПТРК Стугна-П – танкам орків буде непереливки

Система протиракетної оборони Crotale NG

Система протиракетної оборони Crotale NG містить як радари, так і інфрачервоні сенсори для забезпечення найкращого відстеження повітряних цілей. Різноманітні підсистеми інтегровані в одній машині, що робить Crotale стабільною та компактною платформою для пересування.

Crotale

Діапазон дій, які може виконувати система, включає виявлення, перехоплення та реагування на ворожі загрози, такі як безпілотні літальні апарати, ракети, літаки та гелікоптери. Ракетна система може забезпечувати захист стаціонарних або мобільних військових і цивільних об’єктів інфраструктури від повітряних загроз.

Останнє оновлення Crotale NG включає вдосконалену тепловізійну камеру для отримання надійних зображень у режимі реального часу вдень і вночі.

Crotale

Вага бойової частини системи ЗРК становить 14 кг. Система зброї може запускати боєголовку з максимальною швидкістю 3,5 Маха, щоб вражати цілі на відстані до 11 км.

Відомо, що система захисту Crotale NG вже використовується Фінляндією, Францією, Грецією, Саудівською Аравією, Оманом і Південною Кореєю.

Читайте також: Все про безпілотники General Atomics MQ-9 Reaper

Які ракети є на озброєнні?

ЗРК Crotale NG оснастили ракетою системи “земля-повітря” малої дальності VT-1, яка призначена як для наземного, так і морського базування.

Стандартна ракета має довжину 3 м, вагу 84,5 кг і оснащена твердопаливним ракетним двигуном. Саме він забезпечує ракеті максимальну швидкість 3,5 Маха (1190 м/с) і дальність польоту 11 км. Ракета може вражати вертольоти, літаки, крилаті ракети, ракети «повітря-земля» і протирадіаційні ракети. Мінімальна дальність стрільби – 500-700 м. Вона може досягати цілей на висоті 5,5 км. Ракета має осколково-фугасну (HE-FRAG) бойову частину вагою 15 кг з контактним і неконтактним запалами. Імовірність влучення ракети становить 80%. Якщо дві ракети запущені по одній цілі, то ймовірність попадання становить 96%.



Crotale VT1

Ракета VT-1 має високий рівень маневреності, може рухатися зі швидкістю 3,5 Маха, що дає можливість подолати 8 км за 10,3 секунди.

Для наведення по лінії прямої видимості використовуються радарні та електрооптичні датчики. Ракета озброєна боєголовкою сфокусованого вибуху та осколкової дії, яка ініціюється радіочастотним неконтактним підривачем. Бойова частина забезпечує радіус вибуху 8 м.

Блок управління вогнем і спостереження ракетної системи протиповітряної оборони оснащений мультисенсорним набором, включаючи пасивну електрооптику та радар з вбудованою системою електронної протидії для ураження повітряних цілей у несприятливих умовах щільної радіоелектронної боротьби та ворожого середовища на полі бою, ядерної, біологічної та хімічної війни і димових та пилових завіс.

Crotale

Набір датчиків включає імпульсно-допплерівський радар S-діапазону, який може виконувати функції секторного спостереження, пошуку на ходу та має вбудовану антену IFF. Функціями вбудованої системи електронної протидії (ECCM) є низькі бічні пелюстки, частотна маневреність, стиснення імпульсів, CFAR (постійна частота помилкових тривог) тощо. Радіус дії становить 20 км з покриттям висоти від 0 м до 5000 м.

Одноімпульсний допплерівський радіолокаційний радар Ku-діапазону LWT на ракетній системі має ширину променя 1,20° і радіус дії до 30 км.

Оптико-електронна система стеження включає тепловізійну камеру з подвійним полем зору та електронним збільшенням, що забезпечує 8,1 або 2,7° за азимутом і 5,4 або 1,8° за кутом огляду. Радіус дії до 19 км.

Crotale

CCD-камера денного світла має поле зору 2,4° за азимутом і 1,8° за кутом огляду. Дальність виявлення камери до 15 км. Інфрачервоний локалізатор, встановлений під CCD-камерою, використовується для відстеження ракет.

Усі функції від виявлення до супроводу цілі автоматизовані для досягнення скороченого часу реакції. Час реакції зазвичай становить шість секунд між першим виявленням і запуском ракети. Після запуску ракети операційне програмне забезпечення вибирає найкращий датчик відстеження ракети відповідно до даних, отриманих від усіх датчиків. Оператор має можливість замінити датчик, автоматично вибраний програмним забезпеченням.

Читайте також: Тихі вбивці сучасної війни: Найнебезпечніші військові БПЛА

ЗРК великої дальності Crotale Mk3

Компанія Thales розробила Crotale Mk3, найновіший далекобійний варіант Crotale NG. Crotale Mk3 має максимальну ефективну дальність польоту 16 000 м і висоту 9 000 м. Завдяки новому багатопроменевому радару спостереження Shikra 3D (похідному від пошукового радара Thales Netherlands SMART-S Mk2), Crotale Mk3 утворює систему Thales Multishield, розроблену для захисту важливих об’єктів і театрів бойових дій.

Crotale

Crotale Mk3 був вперше випробуваний у лютому 2007 року на ракетному полігоні DGA Centre d’Essais des Landes (CELM) у Біскарроссі на південному заході Франції. Він перехопив і знищив ціль на відстані понад 14 000 метрів. У січні 2008 року ракетний комплекс Crotale Mk3 успішно перехопив і знищив безпілотний літальний апарат Banshee на висоті 970 м і на дальності 8 000 м у бою за 11 с. Під час другого етапу тестової стрільби Crotale MK3 знищив ціль, що летіла на висоті 500 м і на дальності 15 000 м.

Читайте також: Порівняння F-15 Eagle та F-16 Fighting Falcon: Плюси і мінуси винищувачів

Основні ТТХ комплексу

  •  Дальність ураження: 500-10 000 метрів
  • Висота ураження: 15-6000 метрів
  • Вражає цілі, що літають зі швидкістю до 1800 км/год
  • Загальна кількість ракет: 8
  • Вага ракети: 73 кілограми
  • Тип БЧ: осколкова, спрямованої дії
  • Вага БЧ: 14 кг
  • Наведення ракети: радіокомандне чи оптичне.

Читайте також: Зброя української перемоги: Військові високо оцінили ПЗРК Piorun

Чому Україні так необхідні системи ППО та ПРО?

Відповідь наче й очевидна, але українські та західні військові та експерти вже не перший місяць сперечаються про те, які з систем ППО найбільш ефективні у відбитті російських ударів, з огляду на всю технологічну та іншу специфіку російської війни проти України. Думки різняться. Річ у тім, що системи ППО ефективні у боротьбі з літаками та гелікоптерами, але з ракетами, і особливо з дронами-камікадзе, все набагато складніше.

Що стосується ракет, то тут є багато факторів, які можуть впливати на ефективність їх ураження: це і вид ракет, і відстань, звідки вони були запущені. Наприклад, у моєму рідному Харкові у ППО були проблеми з Іскандерами і модернізованими С-300 через близьке розташування установок запуску. Ракети летять до нас дуже малий проміжок часу, всього від 30 до 45 с. Збити їх майже нереально, хоча наші системи ППО довели, що інколи й це можливо.

З дронами-камікадзе все інакше. По-перше, витрачати дорогі системи ППО для збиття “дешевих” дронів економічно невигідно, але доводиться. По-друге, з дронами можна боротись іншими способами. Це можуть бути мобільні радари, датчики SIGINT (Signal Intelligence), електричні оптичні датчики і навіть акустичні датчики. Також є системи враження дронів: заглушка GPS, бар’єри для дронів у вигляді радіоелектронного враження. Їх навіть можна ловити сітками. Ще можна вражати дрони високоенергетичними лазерами. Я вже не кажу про РЕБ з високою потужністю. З усього перерахованого у нас є аж нічого. І ні в кого немає в повному обсязі, бо це новий вид ведення бойових дій. Тому й збивають їх, як можуть.

Отже, нам вкрай потрібні засоби ППО і ПРО у будь-якому вигляді. Чим більше їх буде, тим ефективнішим буде захист наших міст і сіл, а також об’єктів критичної інфраструктури. Французький ЗРК Crotale точно буде у пригоді, тому щира подяка Франції від усього українського народу.

Читайте також:

Загарбникам нікуди не втекти від розплати. Віримо у нашу Перемогу! Смерть ворогам! Слава Україні! Слава ЗСУ!

Якщо ви хочете допомогти Україні боротися з російськими окупантами, найкращий спосіб зробити це – пожертвувати кошти Збройним Силам України через Savelife або через офіційну сторінку НБУ.
