Огляд материнської плати ASUS TUF GAMING B760M-BTF WIFI

-

Концепція материнської плати стара, як світ. Жодних змін і жодних глобальних інновацій ми не бачили вже понад 20 років. Звичайно ж, прогрес, нові швидкісні інтерфейси, але от тільки чи справді вони нові? Скільки років шині PCI-Express? 22 роки! І це досі сучасний стандарт для відеокарт. Ясна річ, у швидкості вона за два десятиліття додала, але сам форм-фактор залишився незмінним. Як став класикою і стандарт ATX, яким і продиктовані всі правила компонентної бази. Випустити щось нове – значить кинути виклик самій суті персонального комп’ютера, порушити універсальність всього ринку комплектуючих. Були й такі, хто намагався. Формати BTX, STX, DTX та інші пали смертю хоробрих. У кращому разі – закріпилися в серверному сегменті. Незважаючи на все, ASUS представила світу нову плату – TUF GAMING B760M-BTF WIFI, ознаменувавши нею новий стандарт BTF.

ASUS TUF GAMING B760M-BTF WIFI

Вийде він вдалим чи ні – не так важливо. Це прорив, революція, а значить двигун прогресу. Скоро час розставить все по місцях і розкриє позитивні і негативні якості стандарту. А нам поки що можна детально познайомитися з новою материнською платою і найпередовішим форм-фактором BTF.

Читайте також:

Ціна і позиціонування на ринку

Ціна питання новинки – $240. З одного боку, вартість немає сенсу обговорювати. Подібних плат більше немає (але це поки) і порівнювати B760M-BTF нема з ким. З іншого боку, ціна на продукт не виділяється серед материнських плат зі схожими характеристиками. Ніякої надбавки за прогрес. Це хитрий, але чудовий маркетинговий хід! Багато хто б купив плату невідомого формату за завищеною ціною? Не думаю. А ось коли вартість демократична і більш ніж конкурентоспроможна, старт продажів може бути стрімким. По суті, ASUS TUF GAMING B760M-BTF WIFI є топовою ігровою платформою з усіма сучасними інтерфейсами. А ось що це за звір за фактом, ми ще розберемося.

Характеристики ASUS TUF GAMING B760M-BTF WIFI

  • Сокет: LGA 1700
  • Чипсет: Intel B760
  • Формат: micro-ATX
  • Розміри: 244×244 мм
  • Слотів ОЗП: 4
  • Тип ОЗП: DDR5
  • Частота ОЗП: 4800-7200 МГц
  • Максимальний обсяг ОЗП: 192 ГБ
  • Режим роботи ОЗП: двоканальний
  • Основний інтерфейс2: 3×PCI-e 4.0
  • Основний інтерфейс PCI-e: PCI-Express 5.0
  • Стандарт Wi-Fi: 802.11ax
  • Стандарт Bluetooth: 5.2
  • Стандарт LAN: 2,5 Гбіт/с
  • Фази живлення: 14
  • Радіатор VRM: є
  • Керування підсвічуванням: Aura RGB
  • Схема підключення живлення: 24
  • Схема підключення живлення CPU: 8 + 4
  • BIOS: AMI

Читайте також:

Що таке BTF і навіщо він потрібен

Back To Future – вельми цікава абревіатура, втім, не позбавлена логіки. Основний посил нового стандарту в тому, що багато інтерфейсів переносяться на тильну сторону материнської плати. Такий підхід до компонування роз’ємів дає багато переваг. По-перше, оку так миліше, коли основні джгути проводів перебувають не в полі зору. По-друге, знову ж таки, полегшується кабель-менеджмент. По-третє, навантаження на плату стає більш рівномірним. Мається на увазі саме механічний вплив компонентів на безпосередньо текстоліт. Часта картина – вигнута пропелером плата після декількох років експлуатації. Така біда більше не загрожує при компонуванні BFT.

ASUS TUF GAMING B760M-BTF WIFI

Це далеко не всі переваги нового стандарту. Багато ви побачите пізніше, по мірі розвитку технології. Наприклад, оновлений порт PCI-Express, з яким більше не доведеться підключати додаткове живлення для відеокарти. Так, відеоадаптер має бути новий, формату BTF. Поки що ви таких у продажу не знайдете, це заділ на майбутнє.

ASUS TUF GAMING B760M-BTF WIFI

Як ви вже швидше за все здогадалися, стандартні корпуси також не підійдуть для встановлення комплектуючих BTF. На даний момент у ASUS є тільки A21, але незабаром корпусів буде значно більше.

У міру вдосконалення стандарту з’являтимуться і сумісні компоненти. Найімовірніше, і сам форм-фактор змінюватиметься на догоду користувачам. Це цілком нормально. ASUS чекає довгий і тернистий шлях до вдосконалення і впровадження BTF. Щиро сподіваюся, що у компанії все вийде, і вийде на найвищому рівні.

ASUS TUF GAMING B760M-BTF WIFI

Так чому ж в описі TUF GAMING B760M-BTF WIFI вказано формат micro-ATX? Чіткої відповіді у мене немає, тільки здогадки. Сам я схиляюся до того, що новий стандарт ще не до кінця затверджений, з юридичного, а можливо, і з патентного боку. А оскільки розмірами плата близька до micro-ATX, то так і написали. До речі, сподіваюся, що патент на BTF буде відкритим, щоб до розробки новітніх комплектуючих долучилися й інші компанії. Було б чудово.

Комплект постачання

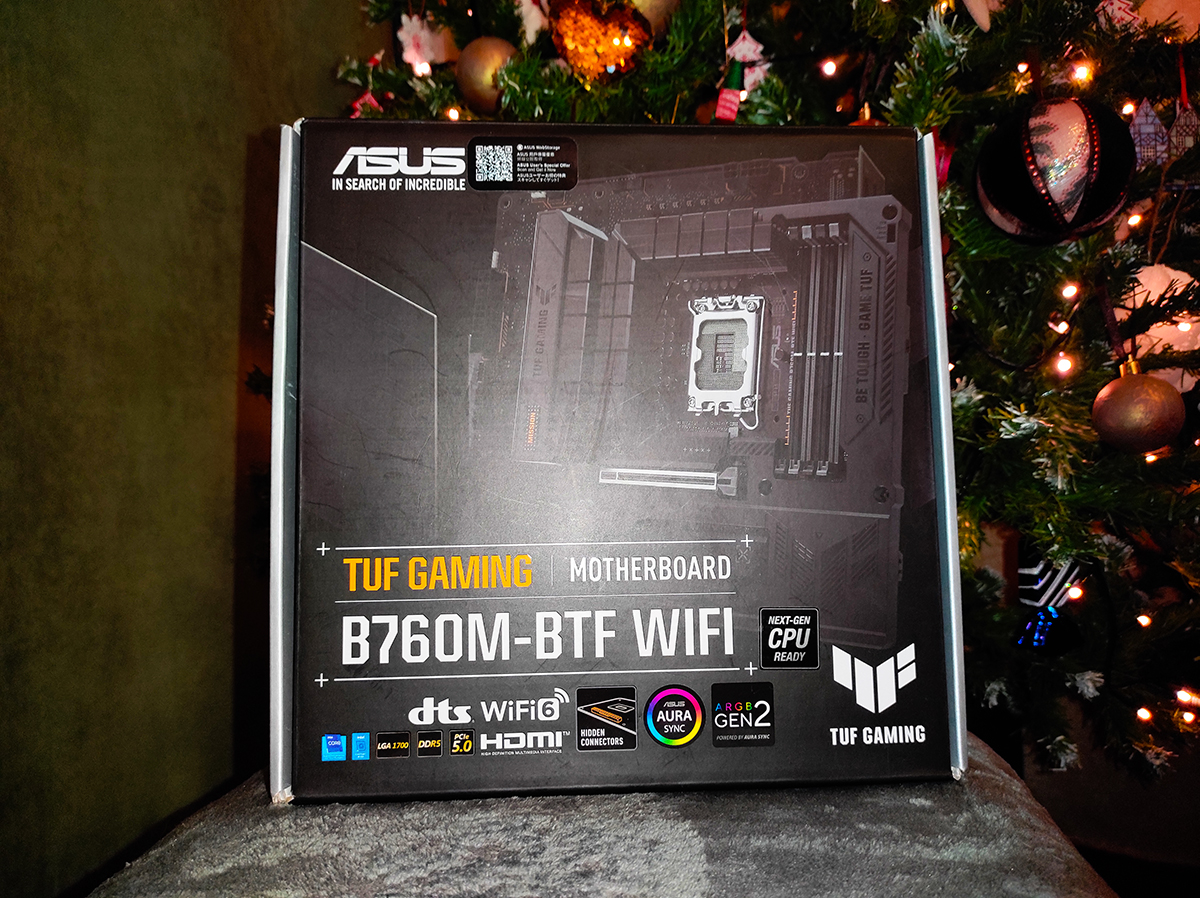

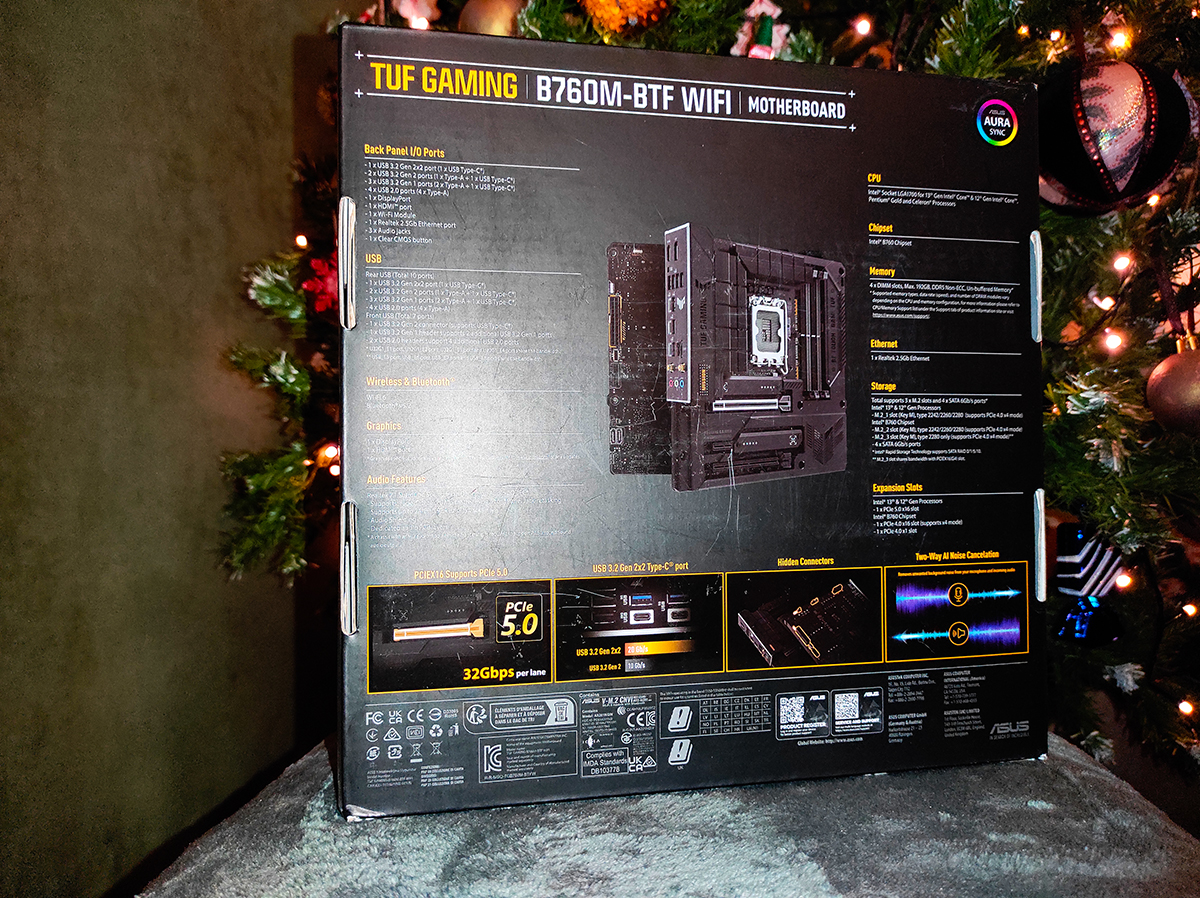

Незважаючи на новизну, ASUS TUF GAMING B760M-BTF WIFI поставляється у брендованій коробці, виконаній у найкращих традиціях ASUS. Тобто, це вже не семпл, а повноцінний ринковий зразок.

Крім самої плати в комплекті ви знайдете дводіапазонну антену Wi-Fi, чого слід було очікувати, виходячи з назви B760M-BTF WIFI. Антена хороша і стандартна для материнських плат на чипсеті Intel B760. Ще, незрозуміло навіщо, в коробці знаходяться пара кабелів SATA. Як на мене, це вже архаїзм. Гвинти кріплення і гумові проставки для накопичувачів – приємна дрібниця. Ось і всі плюшки, які поклали в комплект. Цілком стандартний набір, хоча я очікував чогось цікавого – все-таки перша плата нового стандарту.

А ось типографії виробник не пошкодував. Комплект наліпок TUF GAMING, сертифікат якості, короткий мануал зі встановлення материнської плати та керівництво користувача.

Читайте також:

Перший погляд

Незважаючи на нову концепцію, зовні TUF GAMING B760M-BTF WIFI виглядає цілком звично. Істотні відмінності з ATX починаєш помічати тільки уважно придивившись. Але одна річ відразу звертає на себе увагу. Це пластикова накладка, що прикриває практично всю площу материнської плати.

ASUS TUF GAMING B760M-BTF WIFI

Виглядає це привабливо й акуратно, але не без претензій. Наприклад, батарейка BIOS опинилася поза зоною вільного доступу і для її заміни доведеться викрутити близько десятка гвинтів. Незаслужено сховали під пластиком і радіатор чипсета. Його брендований корпус просвічує через отвори охолодження, що виглядає трохи неохайно.

ASUS TUF GAMING B760M-BTF WIFI

Обслуговування плати також займатиме більше часу через метушню з декоративною накладкою. Загалом, задумка мені здалася крутою, але трохи не продуманою. В іншому на B760M-BTF WIFI все по-дорослому. Екранований слот PCI-Express, добротні радіатори VRM і захисна панель зовнішніх портів.

ASUS TUF GAMING B760M-BTF WIFI

Ну і, звісно, задній бік плати не голий, а з розсипом портів, але про це трохи пізніше. Виходить, що це всі унікальні особливості дизайну BTF на B760M-BTF WIFI. Хоча це і не погано. Нехай технології розвиваються поступово. Так і надійніше, і практичніше.

Порти та інтерфейси

Ну що ж, розповім про роз’єми, порти та інтерфейси, доступні на ASUS TUF GAMING B760M-BTF WIFI. Найцікавіша задня сторона? Тоді з неї і почну. Отже, на зворотному боці плати розташувалися гнізда живлення і самої плати, і процесора. Це дуже добре, адже більше не доведеться мучитися з акуратним виведенням товстих джгутів кабелів на лицьову сторону. Тут же знаходяться роз’єми живлення систем охолодження. Цілих 6 штук! І всі вони, звісно, PWM! Доступно і 4 конектори для підключення підсвічування Aura RGB. Виведення на корпусну панель представлено портами USB 3.2 Gen 2 Type-C, USB 3.2 Gen 1 і двома класичними USB 2.0 портами. Є і підтримка Thunderbolt за специфікацією USB4. Знайшлося місце для чотирьох конекторів SATA 3.0, COM-порту та аудіороз’єму. Один із накопичувачів M.2 формату PCI-e 4.0 також можна заховати на тильному боці материнської плати.

ASUS TUF GAMING B760M-BTF WIFI

На лицьову сторону B760M-BTF WIFI не підключається жоден кабель! Тут місце тільки для комплектуючих. Хіба що дроти живлення відеокарти можуть злегка затьмарити ідеальну картину. Отже, ми маємо 4 слоти під ОЗП стандарту DDR5 і 2 роз’єми для накопичувачів M.2 PCI-e 4.0, з окремими радіаторами. Для відеоадаптера передбачено найпрогресивніший інтерфейс PCI-Express 5.0, а для інших пристроїв два роз’єми PCI-Express 4.0, у повноцінному розмірі та в урізаному. Само собою сокет для процесора також присутній, але на цьому все. І це найчудовіша особливість стандарту BTF. Ніяких зайвих дротів! Все приховано від ваших очей. Тільки уявіть, які приголомшливі збірки можна реалізувати на ASUS TUF GAMING B760M-BTF WIFI.

ASUS TUF GAMING B760M-BTF WIFI

Перенесу вашу увагу на блок із зовнішніми роз’ємами. Почну зі звичних інтерфейсів для подібного класу материнських плат. Отже, стандартні роз’єми 3,5 мм точно нікого не здивують. Як і HDMI з DisplayPort. Ethernet і байонети для антени Wi-Fi також стандартне рішення для плат TUF GAMING. Що примітно? 10 різноманітних портів USB! 4 штуки USB 2.0, 3 порти USB 3.2 Gen 1 і 3 USB Type-C. Місця для маневрів – сила-силенна! Підключити можна цілу гору різноманітних девайсів. До речі, на панель вивели і кнопку скидання налаштувань BIOS. Вельми цікаве рішення.

ASUS TUF GAMING B760M-BTF WIFI

Читайте також:

Можливості плати

Нові технології – новими технологіями, але настав час розібратися на що ж здатна ASUS TUF GAMING B760M-BTF WIFI в реальній ігровій збірці. Скажу вам відразу, без зайвих прелюдій, це одна з тих материнських плат, які не мають жодних обмежень щодо заліза і продуктивності. Відеокарти підтримуються абсолютно будь-які, найсучасніші і наворочені – заслуга повноцінного PCI-Express 5.0 інтерфейсу. 192 ГБ новітньої пам’яті DDR5 вистачить будь-якому геймеру, з величезним запасом. Теж саме можу сказати і про процесор. Встановлюйте хоч i9-14900KF, працювати буде бездоганно!

ASUS TUF GAMING B760M-BTF WIFI

Та й за програмною реалізацією плата не підкачала. Всілякі параметри від регулювання охолодження до управління розгоном стабільно налаштовуються на рівні BIOS. У зручному, грамотному і зрозумілому інтерфейсі. Робота з профілями, таймінгами ОЗП, частотами процесора та іншим неймовірним розмаїттям параметрів здійснюється легко й інтуїтивно. Ну, а якщо щось піде не так – кнопка скидання ви вже знаєте де розташована.

ASUS TUF GAMING B760M-BTF WIFI

Фірмові утиліти

Як і на інших сучасних платах від ASUS, уся конфігурація параметрів здійснюється в утиліті Armoury Crate. Це такий собі центр управління, в якому і драйвера можна оновити запросто, і підлаштувати режими роботи охолодження, і внести коригування в профілі підсвічування, і багато-багато іншого. Чи є в застосунку унікальні, ексклюзивні для ASUS TUF GAMING B760M-BTF WIFI налаштування? Відповідь – ні. Все стандартно для подібного класу материнської плати. Але якщо ви хочете познайомитися з Armoury Crate та іншим софтом від ASUS докладніше, рекомендую подивитися на огляд ASUS TUF GAMING Z790-PRO WIFI, в якому я вже докладно все розповів.

Ну, а сьогодні для вас я просто наведу кілька цікавих скріншотів з Armoury Crate. А поки що перейду до тестування плати.

Читайте також:

Тестування відмовостійкості

Що ж, подивимося, наскільки нове компонування BTF сприяло зниженню температур материнської плати. Для початку зберу тестовий стенд у новому корпусі A21. Тільки подивіться, наскільки все гарно й акуратно.

Тепер зніму відправну температуру чипсета, після години роботи системи без навантаження. Вона склала +33°C, за температури в кімнаті +24°C.

ASUS TUF GAMING B760M-BTF WIFI
Натисніть для збільшення

Далі стрес-тест протягом 30 хвилин.

ASUS TUF GAMING B760M-BTF WIFI
Натисніть для збільшення

У моєму випадку чипсет нагрівся до +33°C, тобто не нагрівся зовсім. Як таке могло вийти, враховуючи, що додаткове охолодження вентиляторами відсутнє? Найімовірніше, радіатори охолодження встановлені з величезним запасом. Плюс до всього немає додаткового нагріву від дротів. Та й відеокарту в збірку я не встановлював. Ось вам і BTF. Як на мене, просто краса.

ASUS TUF GAMING B760M-BTF WIFI
Натисніть для збільшення

Усі ключові напруги B760M-BTF WIFI також тримала стабільно. Висновок – відмовостійкість у плати на високому рівні.

ASUS TUF GAMING B760M-BTF WIFI
Натисніть для збільшення

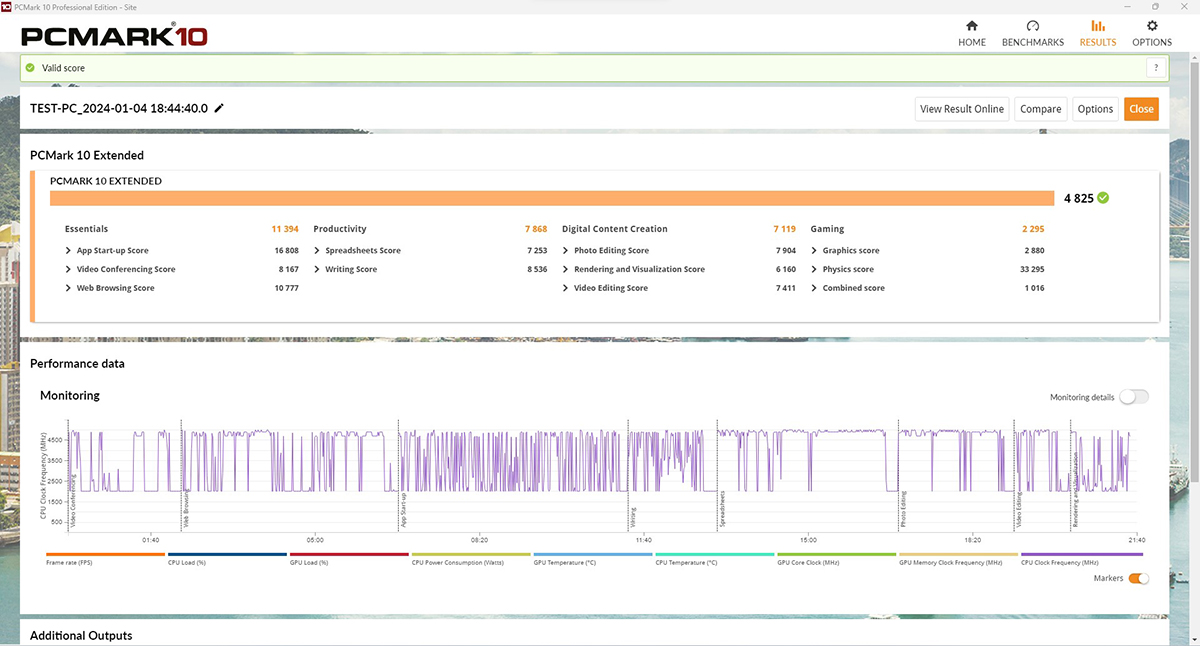

Ну і наостанок показую результати і з PCMark 10, де в стандартному тесті материнська плата набрала 6110 балів, а в розширеному – 4825 балів.

Висновки

ASUS TUF GAMING B760M-BTF WIFI залишила у мене тільки хороші враження. Концепція BTF вистрілила технічними хитрощами, але в міру, без фанатизму. Потенціал у нового стандарту є, і він величезний. Головне ж, що сама суть BTF логічна. Це не просто маркетинг, а нова віха технологічних рішень. Хочеться побажати новому форм-фактору розвиватися і модернізуватися. З приводу ж самої материнської плати можу сказати, що вона відмінна. Підтримка всього найсучаснішого заліза, відмінна якість виконання і розумна ціна. Чудове рішення для складання новітньої ігрової станції, ні більше, ні менше.

Читайте також:

Де купити

Огляд материнської плати ASUS TUF GAMING B760M-BTF WIFI

ОЦІНКИ ОГЛЯДУ
Комплектація
8
Зовнішній вигляд
10
Якість компонентів
10
Універсальність
8
Охолодження
10
Ціна
10
ASUS TUF GAMING B760M-BTF WIFI залишила у мене тільки хороші враження. Концепція BTF вистрілила технічними хитрощами, але в міру, без фанатизму. Потенціал у нового стандарту є, і він величезний. Головне ж, що сама суть BTF логічна. З приводу ж самої материнської плати можу сказати, що вона відмінна. Підтримка всього найсучаснішого заліза, гарна якість виконання і розумна ціна. Чудове рішення для складання новітньої ігрової станції.
