В якомусь іншому таймлайні, в іншій епосі, в іншій ері або навіть просто пів року тому, до початку ОЗПокаліпсису, я сміливо міг сказати, що Gigabyte B650M Gaming Plus WiFi може стати фундаментом чудовому компактному ігровому ПК на RTX 5060 та Ryzen X3D молодшої серії.
Виражаємо дяку магазину COMPX за наданий семпл
ЗМІСТ СТАТТІ:
Позиціонування та ціна
З іншого боку, доступність цієї материнської плати – її основна перевага. 5500 грн, це трохи більше $120 – дуже скромна ціна, враховуючи підтримку DDR5 та сокета AMD AM5.
Також цікаво: Всі огляди материнських плат для ПК
Є і дешевші моделі, зокрема Gigabyte A620M H, однак на мою думку – якщо ви обмежені бюджетом настільки, що дорожче за A620 не можете собі дозволити – краще візьміть сокет AM4 і модель на кшталт Gigabyte B550M Aorus Elite. Ті ж ~$100, результат космічно різний.
Комплектація Gigabyte B650M Gaming Plus WiFi

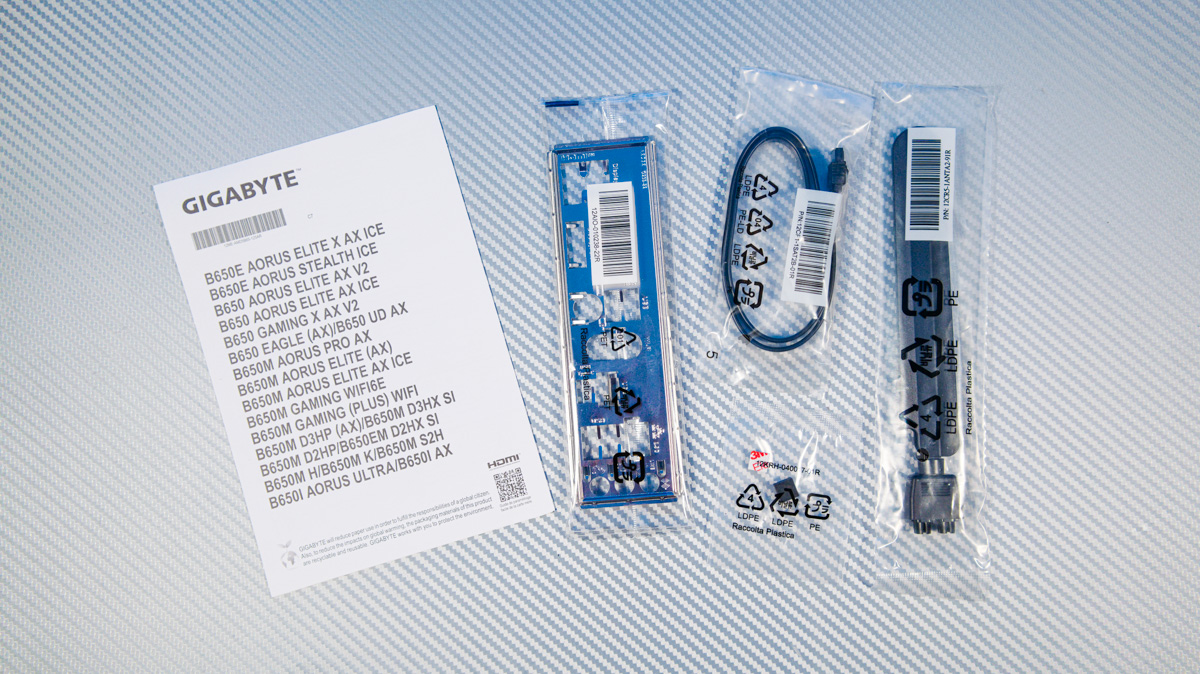

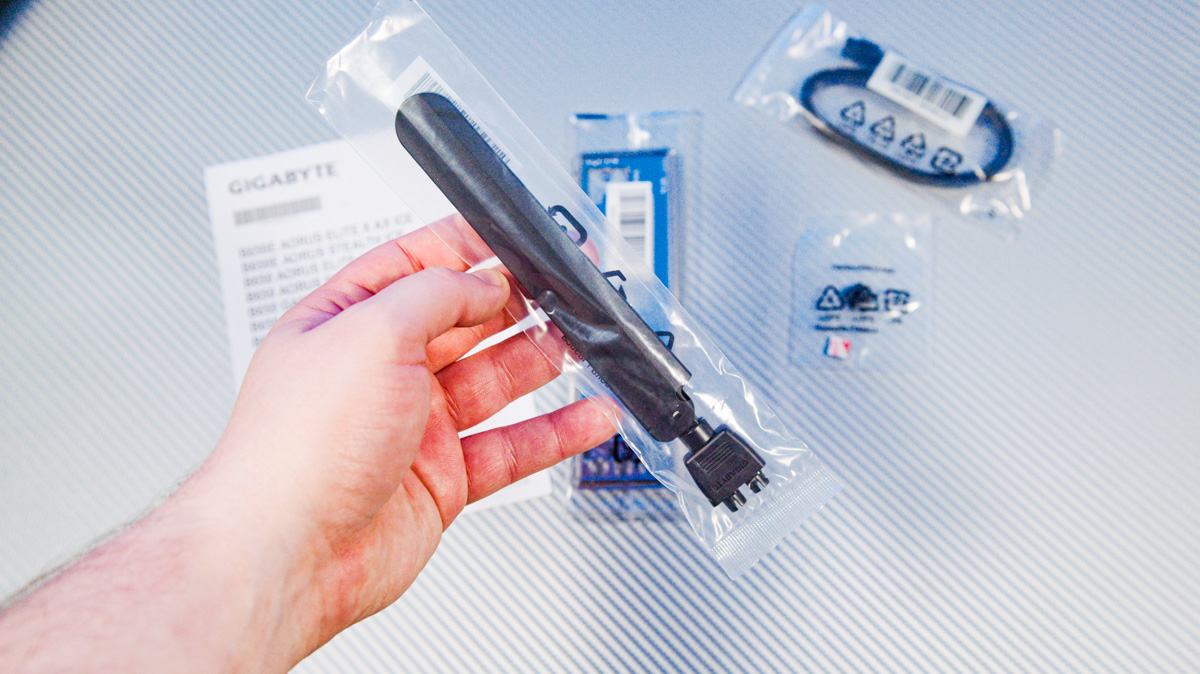

Якщо ж мова йде про Gigabyte B650M Gaming Plus WiFi, то комплектація у неї дуже проста. Щиток для периферії, один кабель SATA3, один набір проставок для M.2, і – як не дивно – знімна антена на дивному конекторі, який я бачу вперше.
Він має назву Wi-Fi EZ-Plug, і наскільки мені відомо – не є сумісним зі стандартними конекторами антен. Тому навіть якщо це поширений варіант серед материнських плат Gigabyte – фірмову антену губити або ламати не варто.
Дизайн та ревізії Gigabyte B650M Gaming Plus WiFi

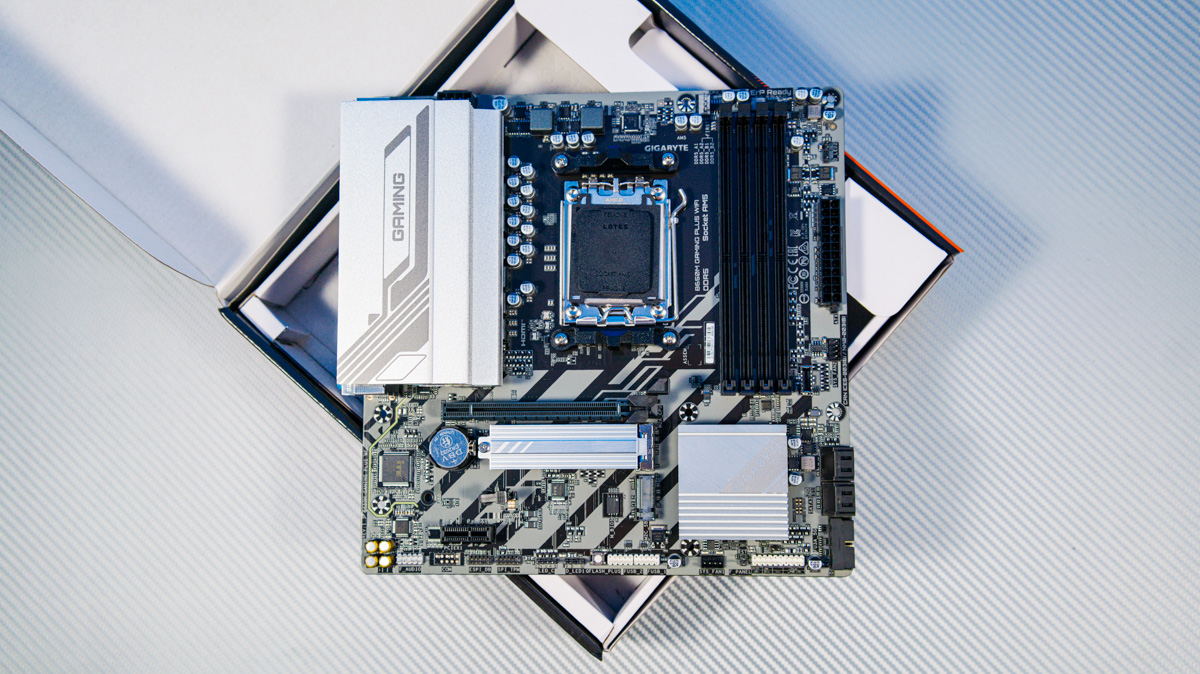

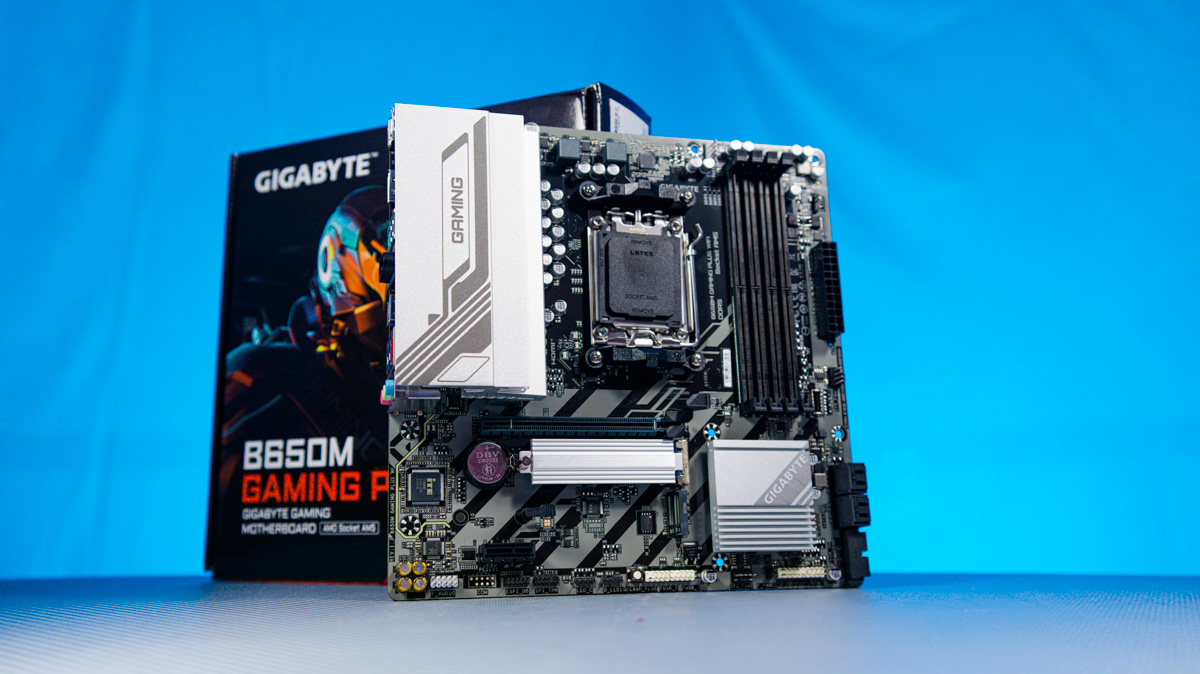

Дизайн у B650M Gaming Plus WiFi простий, але нічим поганим його теж виділити не можна. Коричневий текстоліт, сіра фарба по діагоналі, плюс сірі радіатори з темно-сірою фарбою.
Тут одразу варто сказати, що у мене на огляд приїхала версія 1.3, або Rev. 1.3. Від попередніх – а їх аж три – дизайн не відрізняється нічим, різниця полягає суть в версії BIOS, FA3 проти FA2. Втім, є ще одна деталь, яку підтвердити важко.
Справа у тому, що деякі семпли материнських плат Gigabyte мають заблокований розгін процесора та PBO, або Precision Boost Overdrive (авторозгін від AMD). Не ВСІ материнські плати, але серед згаданих відмічались B650M D2H 1.0, B650M MH 1.0, B650M S2H 1.0, B650M Gaming WIFI Rev 1.0/1.1/1.2. Втім, нашої сьогоднішньої моделі це не стосується, в інструкції до Gigabyte B650M Gaming Plus WiFi вказано пояснення роботи PBO.
Габарити і сумісність
Материнська плата Gigabyte B650M Gaming Plus WiFi є представником форм-фактору mATX, тобто 244×244 мм, тобто скорочена по розміру.
Це зменшує кількість слотів розширення PCIe – x16 версії 4.0 максимум, та x1 внизу, версії 3.0. Мережевий слот не рахуємо, про нього буде далі.
Також, слотів M.2 тут два, обидва ексклюзивно PCIe 4.0 з ключем M, тобто ніяких SATA M.2. Слотів SATA3 тут чотири, і як не дивно – немає обмежень по використанню у випадку заповнення M.2. Ну або воно є, але не вказане. Є також підтримка RAID 0, RAID 1 та RAID 10 і на SATA, і на NVMe.

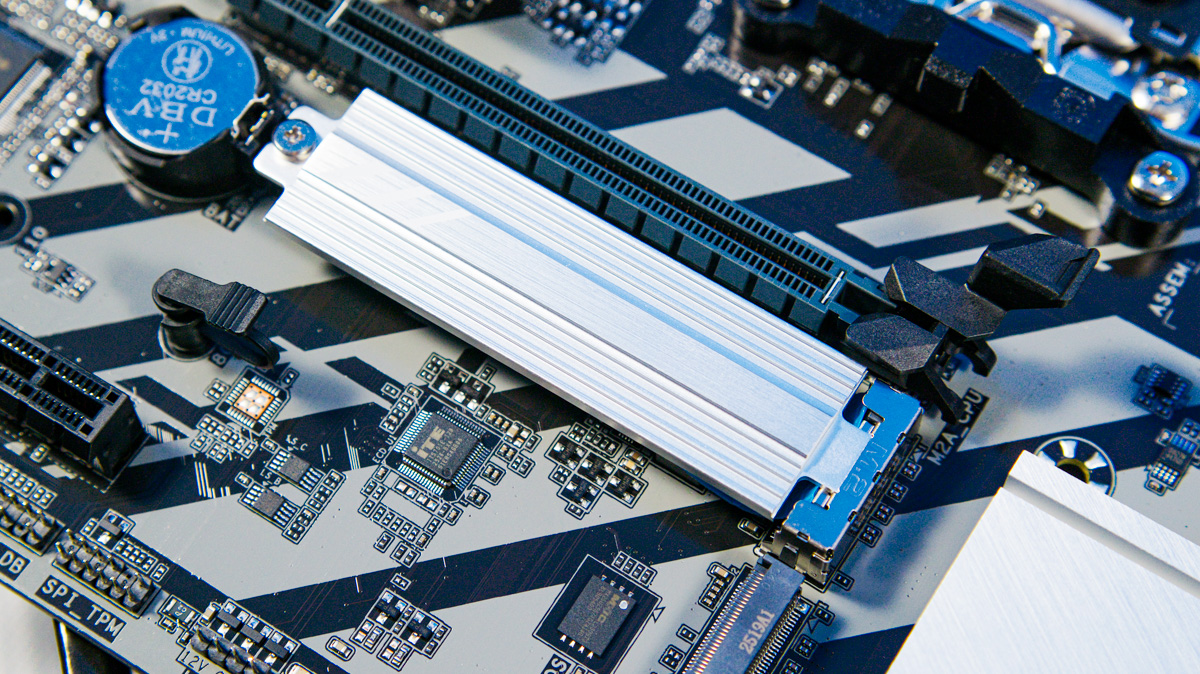

Щодо M.2 – присутній додатковий нюанс. Швидкий затискач є лише на нижньому слоті, зате на верхньому – йде комплектний 17-грамовий алюмінієвий радіатор з комплектною термопрокладкою.
Слотів DIMM тут чотири (одна з переваг B-чипсета перед A-чипсетом), є підтримка DDR5 частотою від 4800 до 8000+ МТС і ємністю до 256 ГБ загалом, плюс підтримка не-буферної ECC та AMD EXPO/Intel XMP.
Сумісність з процесорами – суть всі AM5, від AMD Ryzen 5 8400F (найдешевший процесор на LGA 1718) до флагманських моделей X3D. Звичайно, збирати ПК на 16-ядерному Ryzen 9 9950X і бюджетній материнській платі буде дивно. Але не заборонено.
Втім, рекомендації особисто від мене – 105-ватні процесори тут будуть як вдома. На це натякає і живлення процесора, один роз’єм 8pin 12V.
Живлення та чипи

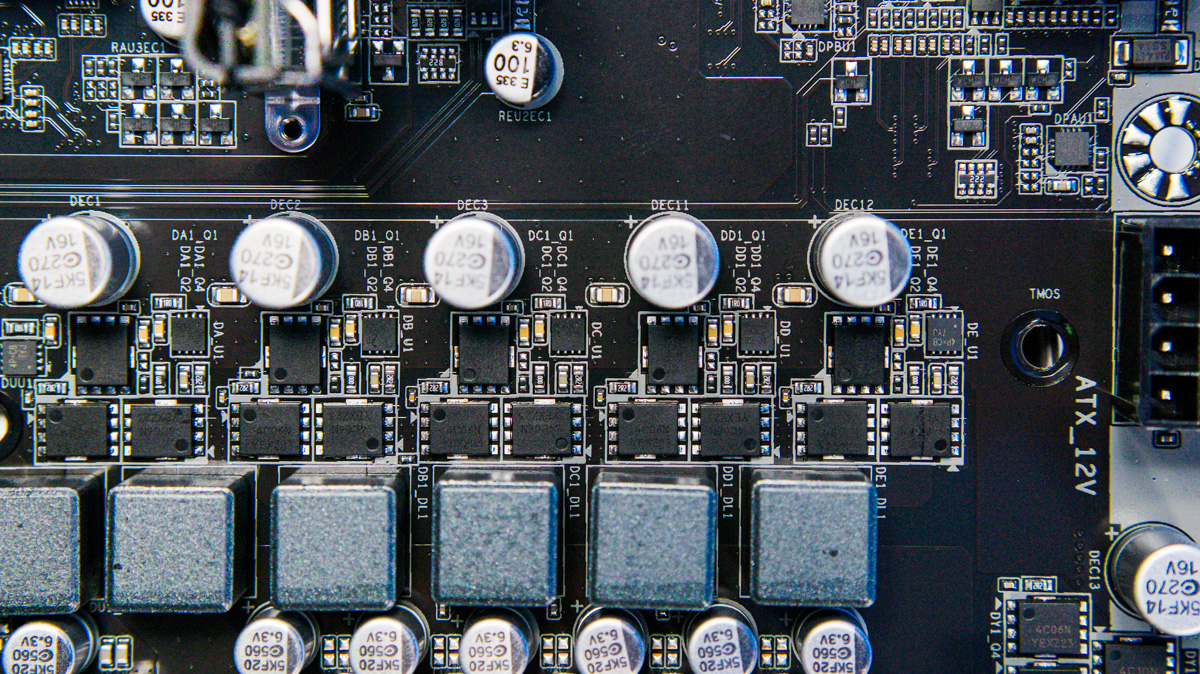

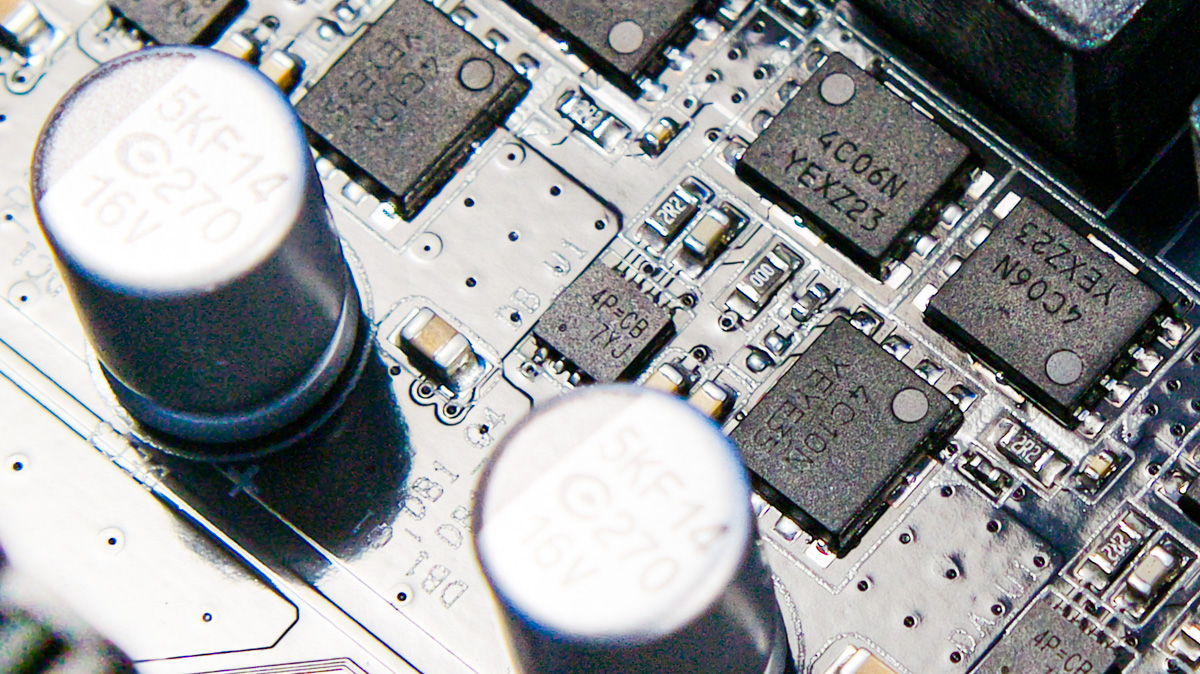

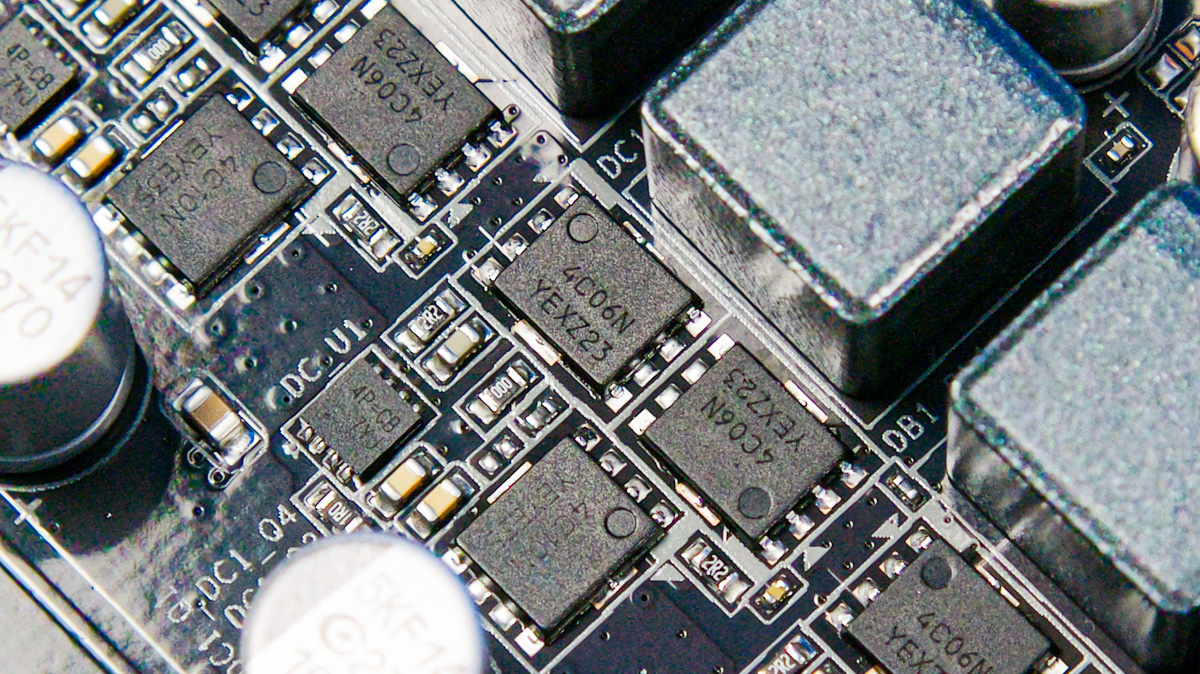

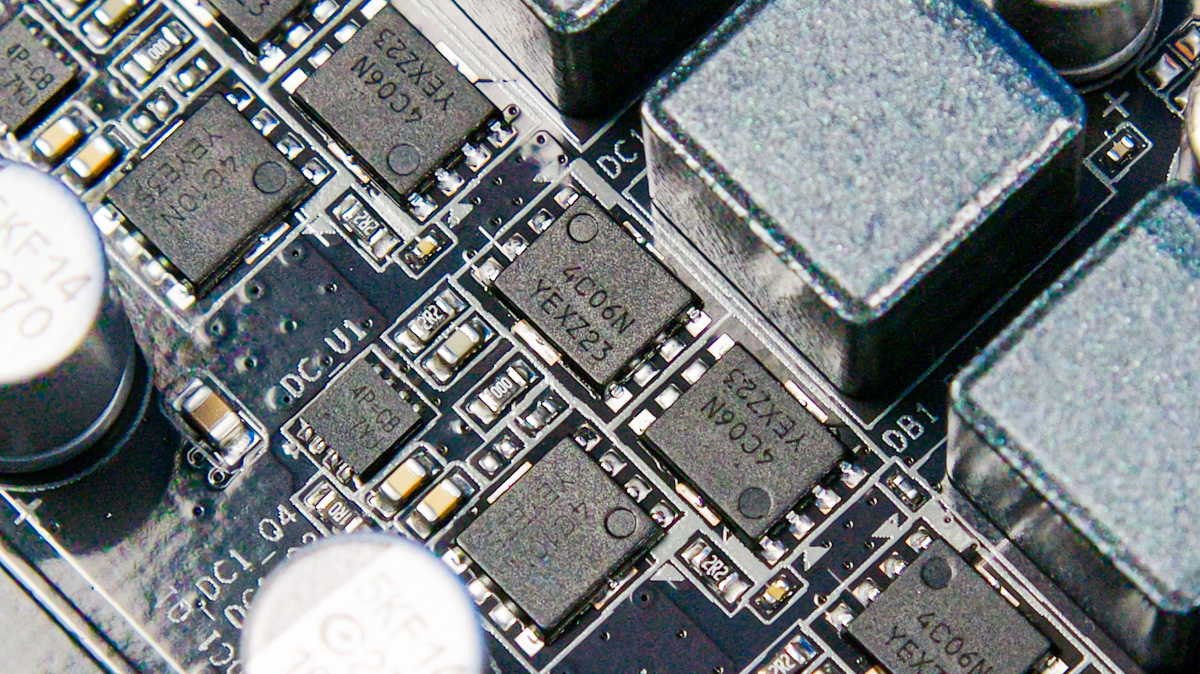

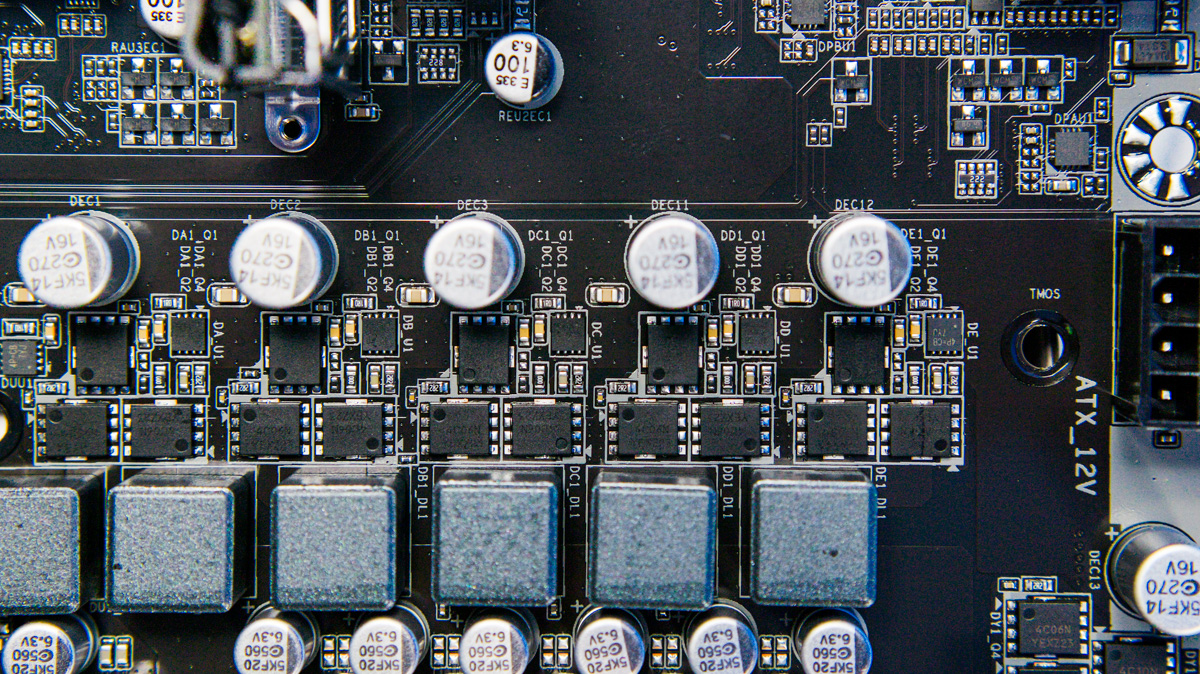

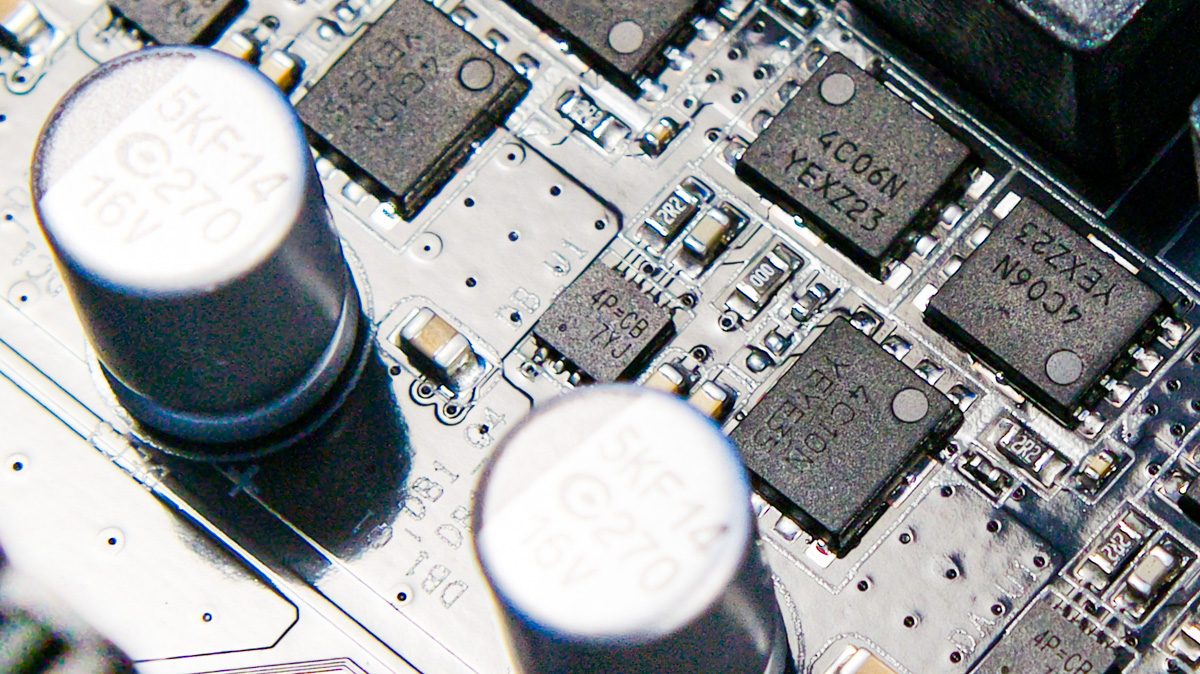

Йдемо далі – схема VRM тут йде 5+2+2, тобто 5 фаз живлення на процесор, 2 фази живлення на SoC та дві фази живлення на DRAM. Мосфети – 4C06NYEXZ23, на 30В 69А, а також 4Q10NYEYE35 і 4P=CB7YJ невідомої специфікації. Конденсатори – 5KF20 6,3V та 5KF18 2,5В. Індуктори – R15G2526 і R15G2517.

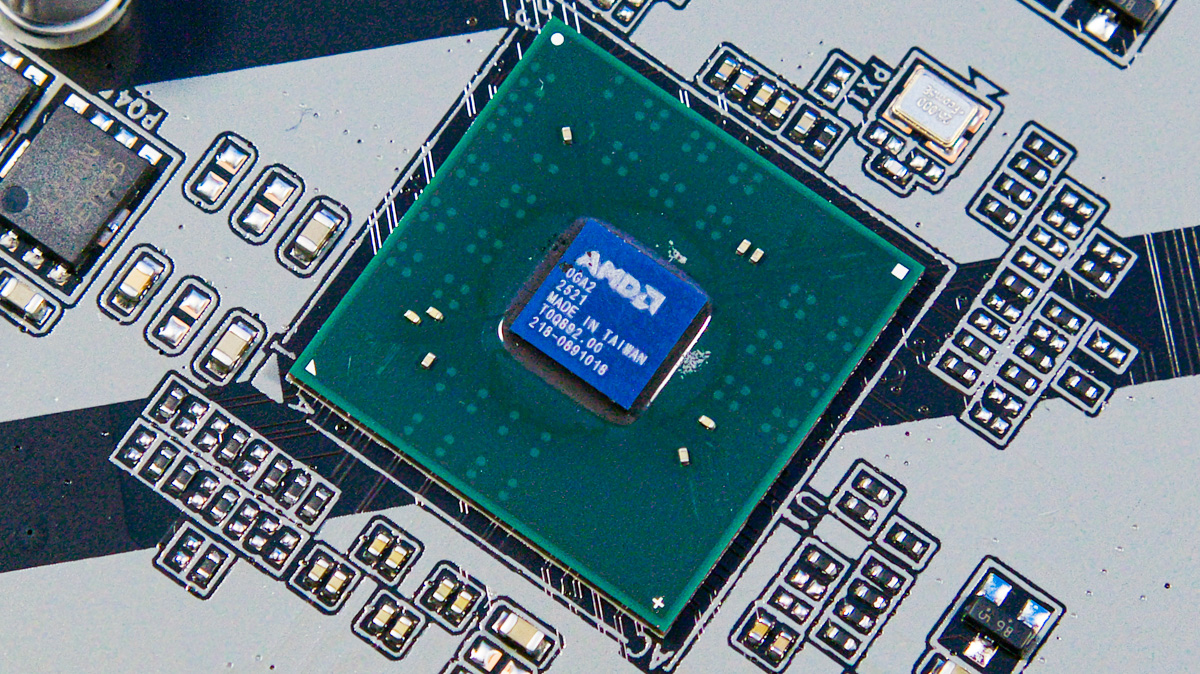

Чип IT8689E відповідає за передачу інформації щодо стану материнської плати і контроль системами введення-виведення. Контролер ШИМ – двоканальний RT3678BE. Чипсет AMD B650 вироблено в Тайвані.

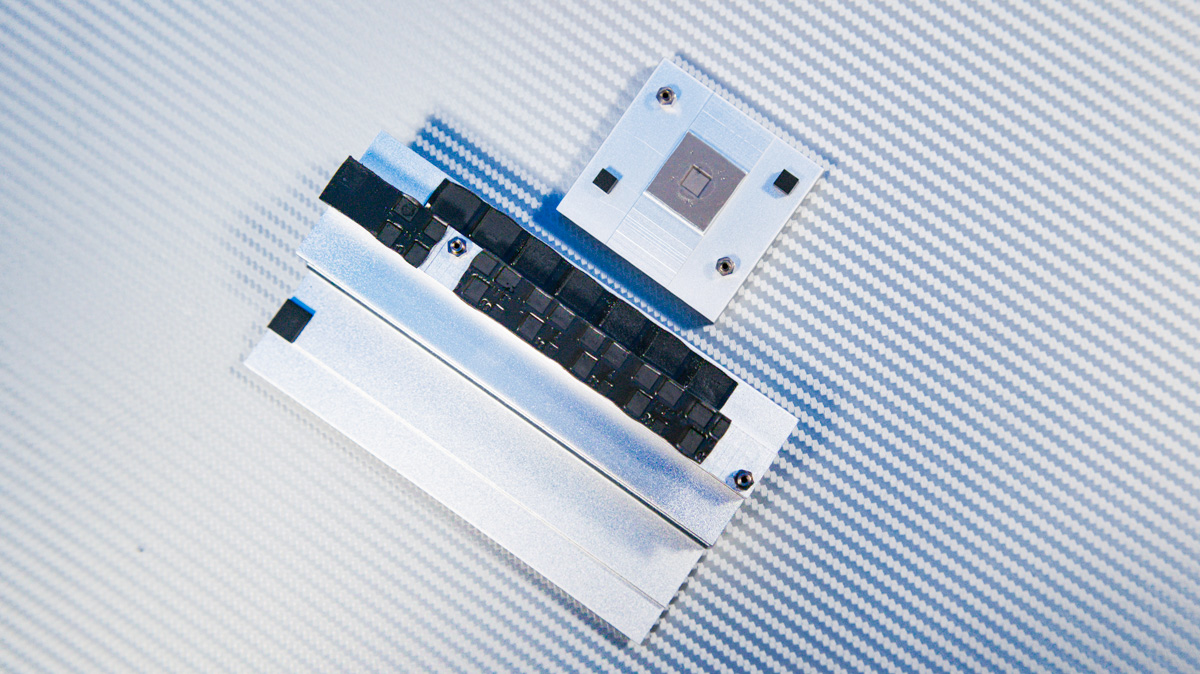

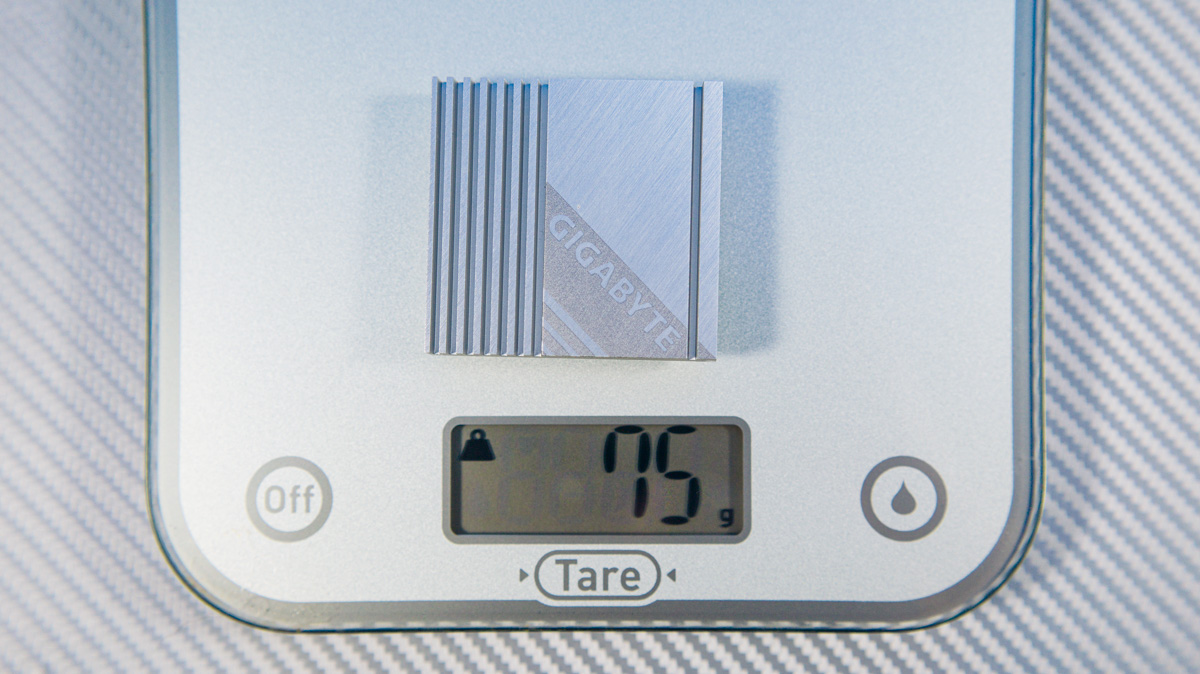

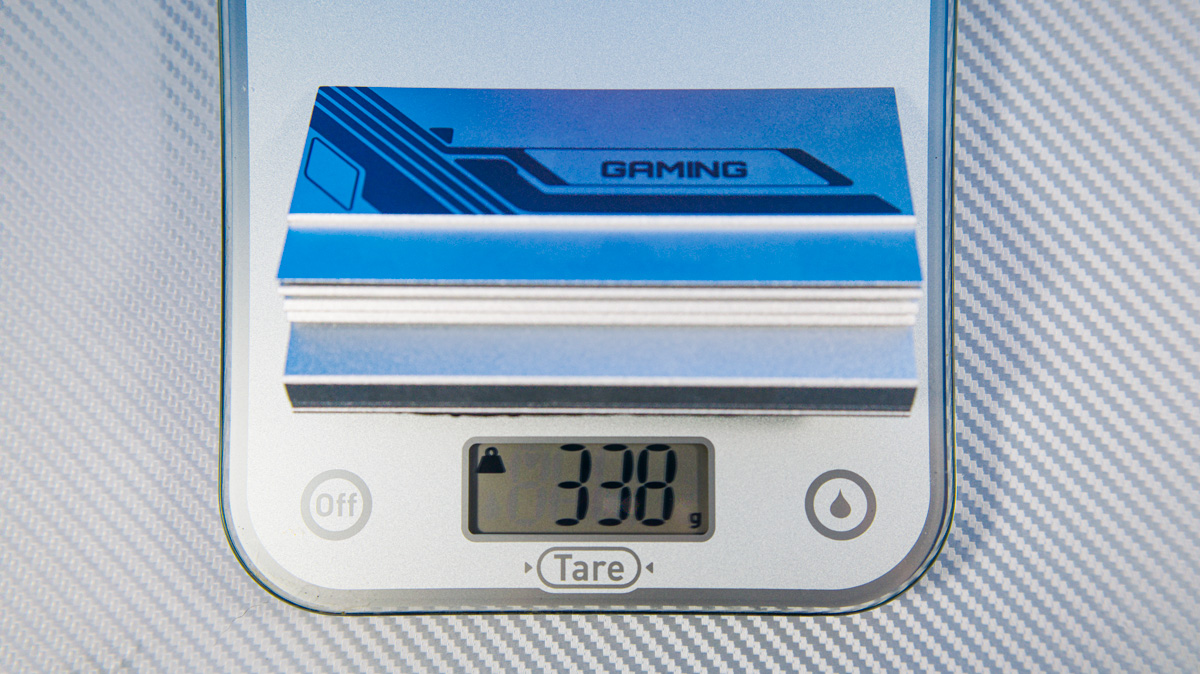

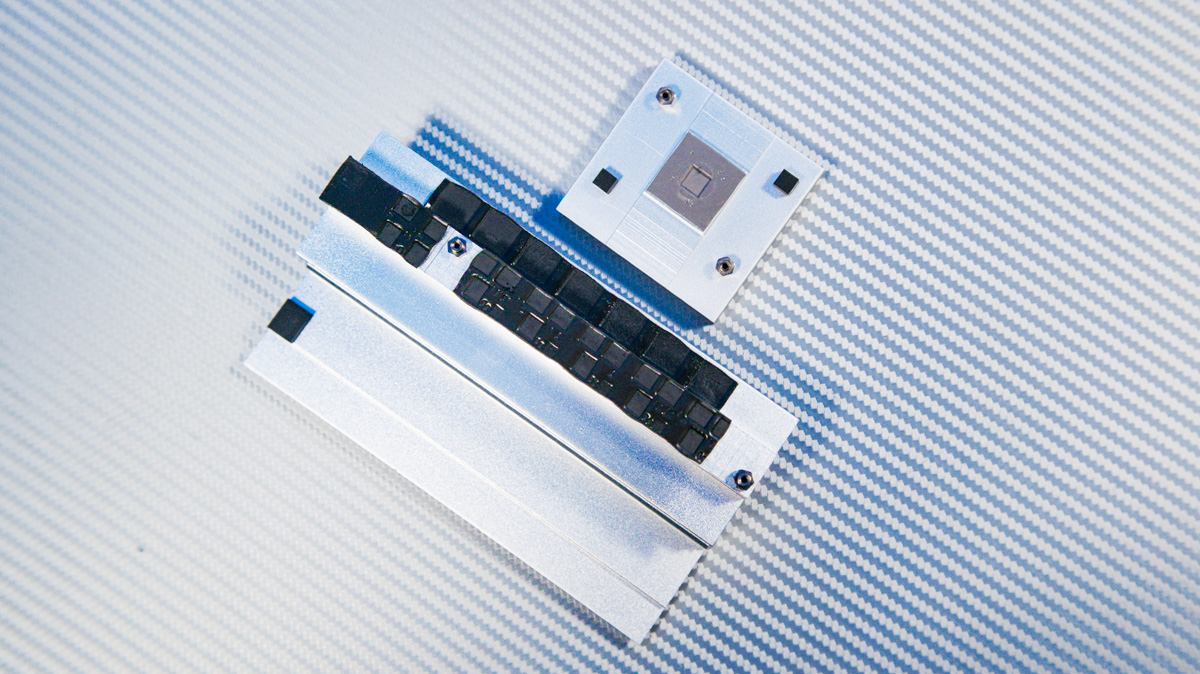

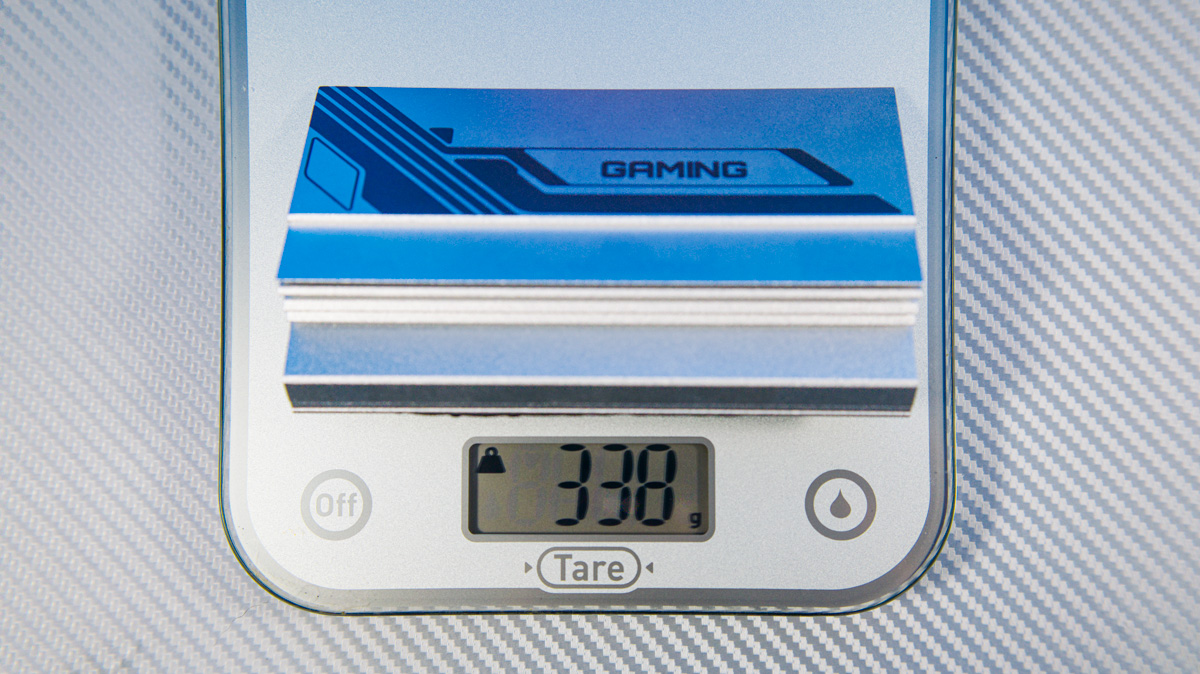

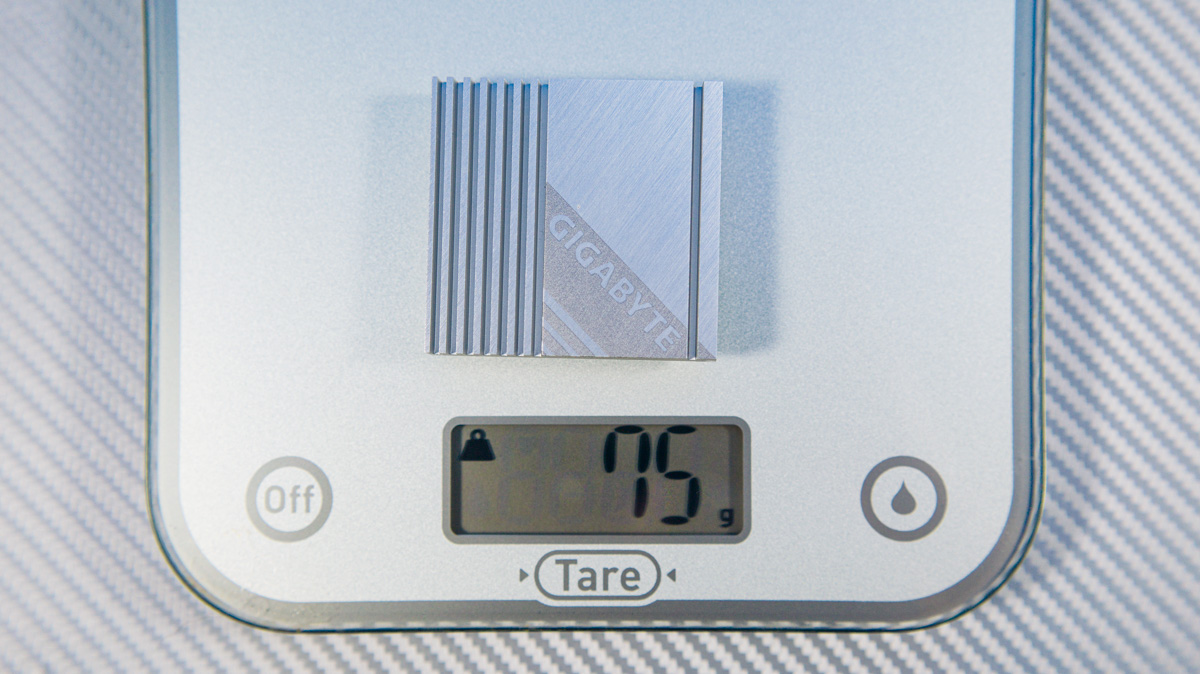

Система живлення процесора і чипсет прикриті алюмінієвими радіаторами з термопрокладками. Вага радіаторів складає 75 г на чипсет і аж 338 г на живлення.
Периферія

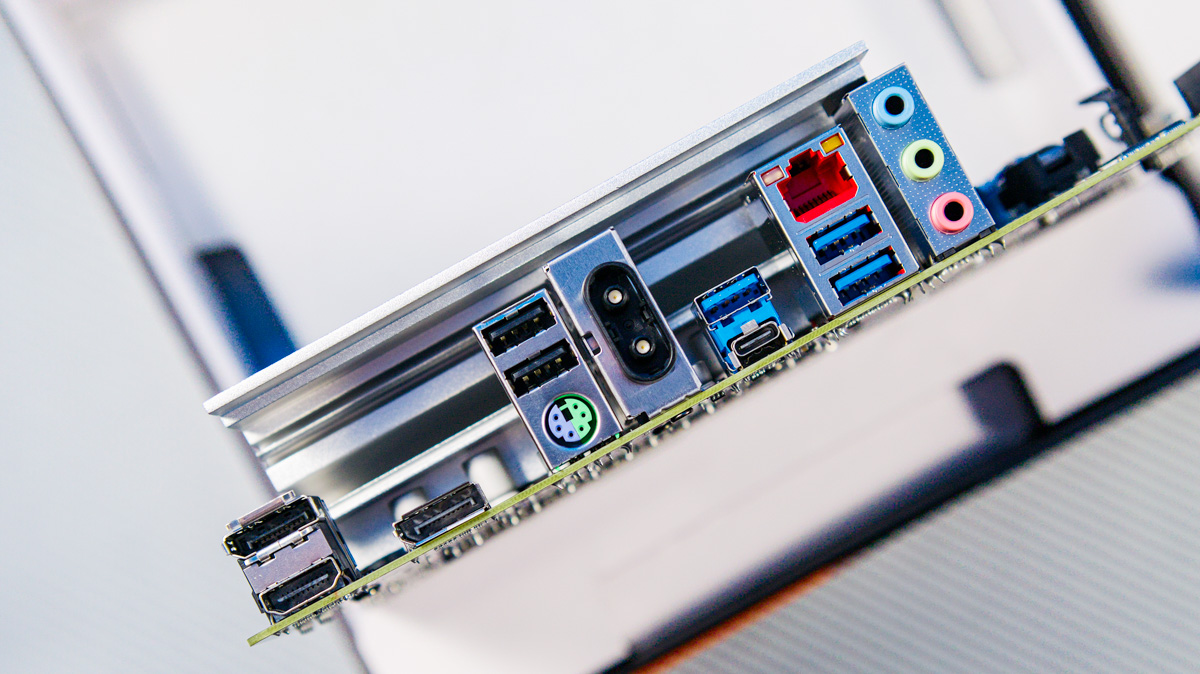

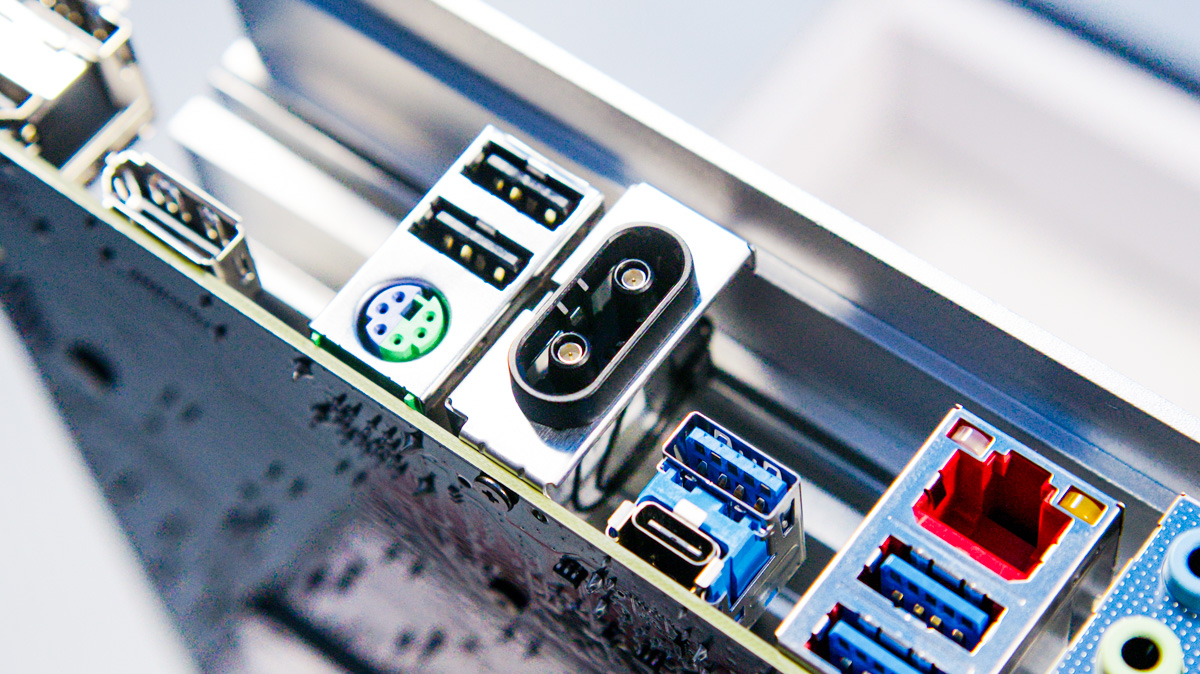

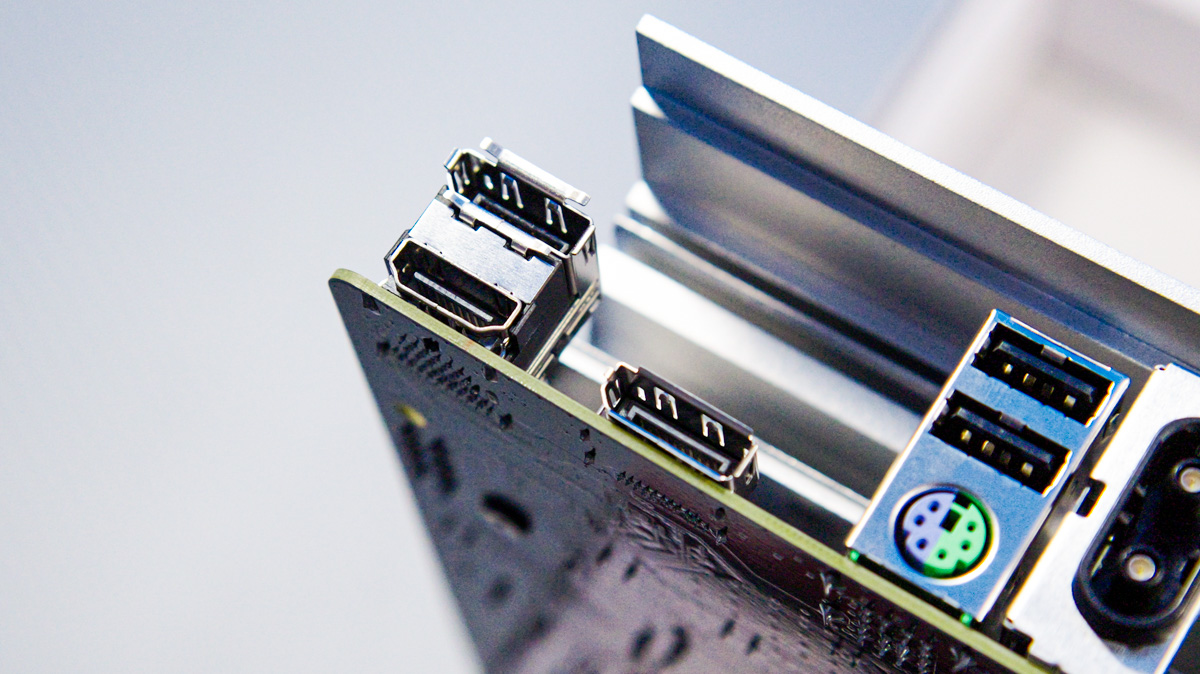

Периферію я розділю на дротову і бездротову. Дротова – це, звичайно ж, задня панель роз’ємів. Тут одразу виділю шокуючу пару DisplayPort і один HDMI.
І хоча версії невідомі, згадаємо про той факт, що це все виділяється під вбудоване відеоядро AMD Radeon. І навіть DP 1.4 це вже 4К 144 FPS, а тут їх два, плюс HDMI 2.0!

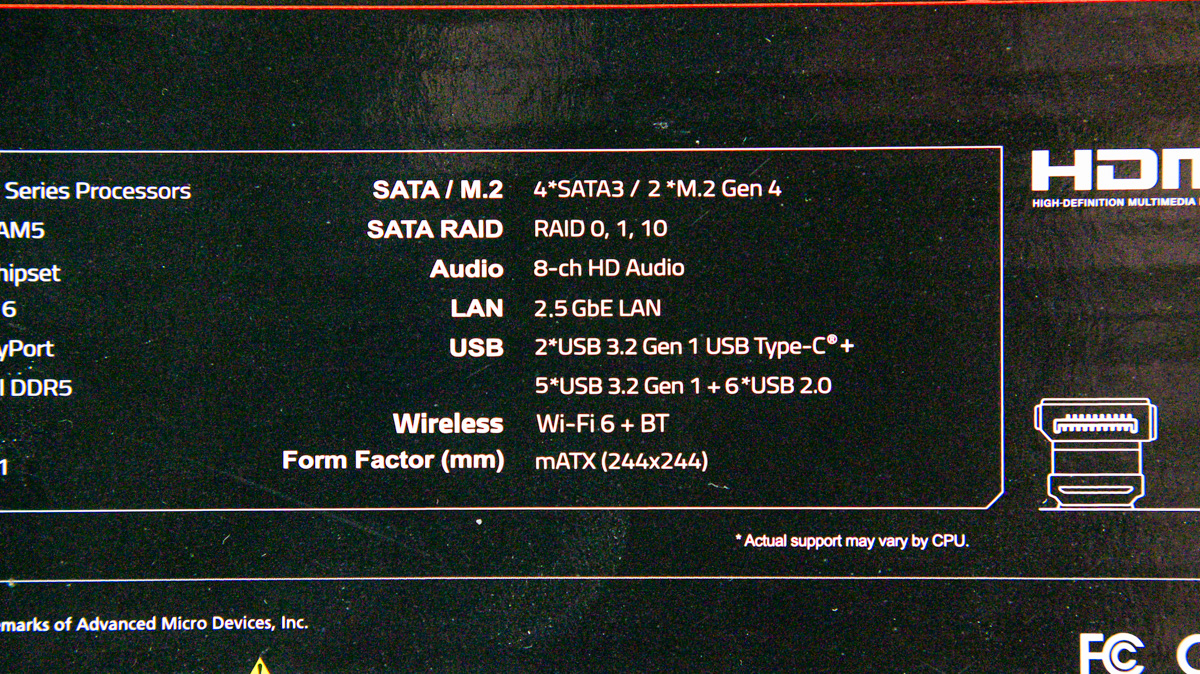

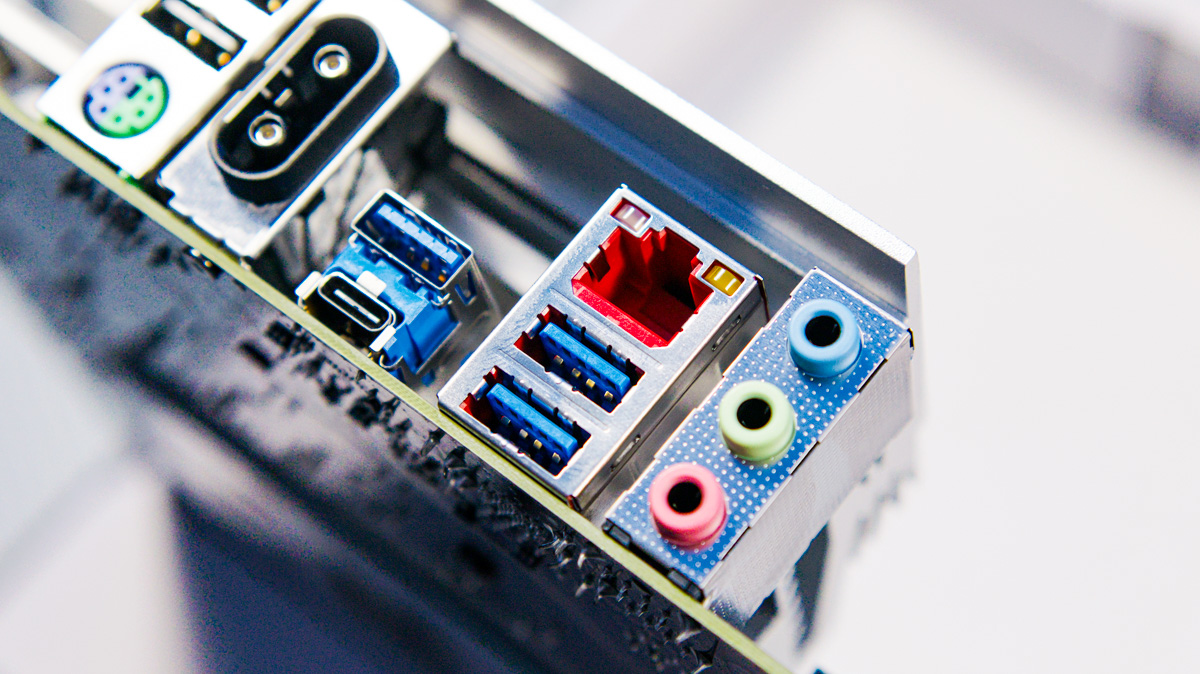

Далі новини менш приємні. По-перше, виробник змішує в одну купу периферію на задній панелі та роз’єми на самій материнській платі. Це видно по тому, що в специфікаціях вказано два USB Type-C 5 Гбіт, або USB 3.2 Gen 1. А збоку на схематиці чітко помітно лише один. Інший – в вигляді роз’єму на материнській платі.
Тому і не дивуйтесь, що в специфікаціях вказано аж 5 USB Type-A 5 Гбіт і 6 USB 2.0. Нагадую – материнська плата має формат mATX, а 11 USB-A навіть на повнорозмірних платах зустріти проблемно. З інших роз’ємів – виділяю три аудіовиходи, Ethernet 2,5 Гбіт та PS/2.

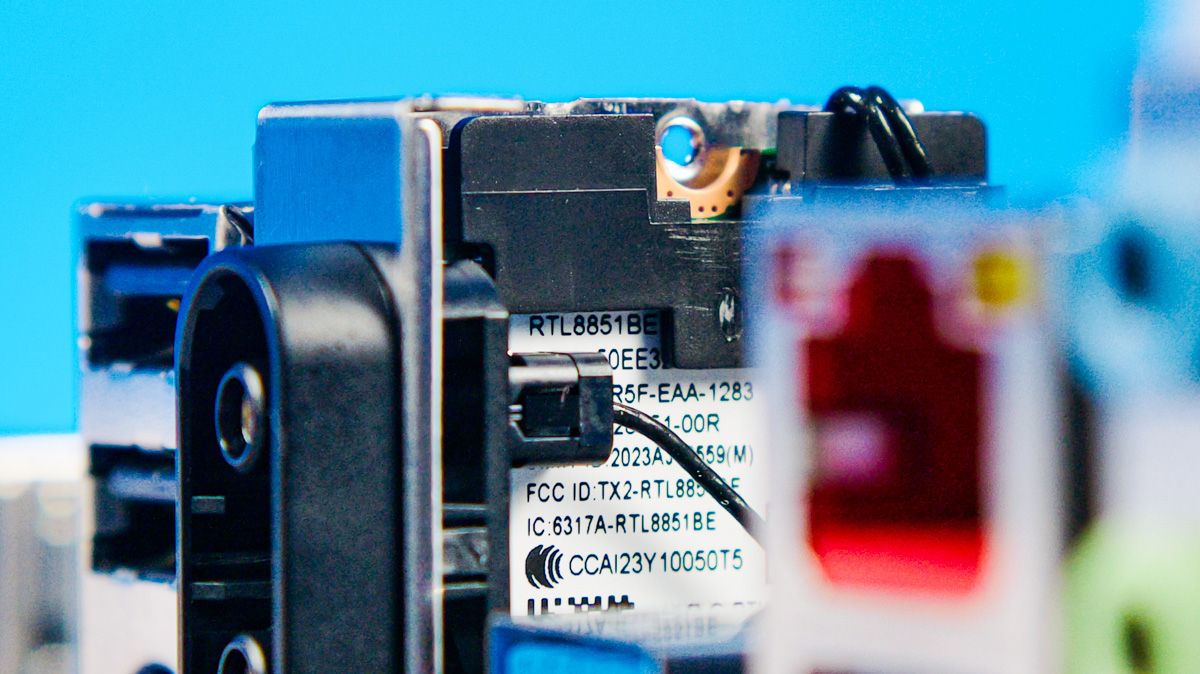

До бездротової периферії виділяю, очевидно, конектор EZ-Plug. Тут вже встановлено мережеву плату Realtek RTL8851BE, бездротовий модуль з підтримкою Wi-Fi 6 (802.11ax) і Bluetooth 5.3, але без підтримки 2X2 MIMO. Тобто антена одна.
З позитивного – очевидно круто, що на бюджетній материнській платі є вельми непогана мережева карта з Bluetooth 5.3 та Wi-Fi 6, та ще й не розпаяна, та ще й з антеною у комплекті!
Конектори на материнській платі
По роз’ємам на материнській платі – не очікуйте рекордів, формат mATX у цьому плані надає більше всього обмежень. PWM на системні вентилятори – два, PWM на процесорний вентилятор – один. Тобто PWM всього ТРИ, хоча у них і є особливості, про які поговоримо надалі. Є два конектора ARGB, один конектор RGB.
Є підтримка TPM 2.0, є кнопка Q-Flash Plus та Clear CMOS, а також окремий джампер під скидання BIOS. Сам BIOS – має розміри 256 МБ. Про Q-Flash я розповідав в окремому матеріалі, посилання тут.
Фірмові особливості
Щодо фірмових і особливих технологій – виділю Smart Fan 6. Це сукупність фішок, пов’язаних з охолодженням, деякі з яких ДУЖЕ важливі в компактному форм-факторі. Наприклад, кожен з роз’ємів PWM підтримує до 24 Вт навантаження вентиляторами і має підтримку OVP, тому використовувати хаби можна без проблем і страху.
Виробник також сильно заглибився в реалізацію кривих швидкості, включно з автоматичним профілем. І ці налаштування зберігаються навіть після оновлення BIOS. Яке – нагадую – завдяки Q-Flash Plus можна робити БЕЗ встановленого процесора, відеокарти або навіть ОЗП.
Підсумки
Не дивлячись на ОЗПокаліпсис, бюджетні збірки на AMD AM5 все ще будуть відбуватись, і Gigabyte B650M Gaming Plus WiFi – розкішний варіант під цю задачу. Тут і надійна схема живлення, і шикарна кількість відеовиходів, і вбудована сучасна мережева карта з Wi-Fi 6 і Bluetooth 5.3. Так, кількість роз’ємів обмежується форм-фактором, але це очікувано. Тому загалом – рекомендую.
