Выход процессоров Intel Skylake определенно заставил производителей материнских плат провести серьезную работу над своими продуктами. Даже решения начального уровня теперь могут похвастаться поддержкой вполне “взрослых” технологий, при этом сохранив привлекательный ценник. Одной из таких плат является MSI B150M Mortar, о которой мы поговорим в этой статье.

Редакция благодарит компанию MSI, любезно предоставившую материнскую плату для тестирования.

Позиционирование MSI B150M Mortar

MSI B150M Mortar является представителем линейки Arsenal Gaming — младшей серии игровых материнских плат нового поколения. Низкий поклон тому, кому пришла в голову идея упростить нейминг продуктов, присвоив платам “оружейные” названия — ориентироваться стало намного проще. Кроме “мортиры” на системной логике B150 также построены MSI B150M Bazooka и MSI B150M Bazooka D3.

Еще пару лет назад бюджетные материнские платы были скучными внешне и малофункциональными внутри, серьезно отличаясь от представителей старших поколений. Экономия на материнской плате вынуждала покупателей идти на определенные, порой серьезные, компромиссы.

MSI B150M Mortar при стоимости в $115 не только не чувствуется урезанным решением, но и обладает поддержкой технологий, характерных для линейки системной логики Z170. Вишенками на торте стали наличие LED-подсветки, хороший аудиочип, усиленный разъем PCI Express, а также электронные компоненты высокого качества, соответствующие стандарту Military Class 4.

Несмотря на этот, определенно завидный, набор “вишенок”, производитель позиционирует линейку  Arsenal Gaming как решение для любителей MOBA-проектов или нетребовательных геймеров.

Технические характеристики

Название модели	MSI B150M Mortar
Форм-фактор	mATX
Чипсет	Intel B150
Процессорный разъем	Intel LGA1151
Поддерживаемые процессоры	Core i7, Core i5, Core i3, Pentium, Celeron (Skylake)
Слоты оперативной памяти	4 DIMM DDR4 SDRAM 2133, до 64 ГБ
Слоты PCI-E х16	2×PCI Express 3.0 x16 (х16/х4)
Поддержка AMD CrossFireX / NVIDIA SLI	Да / Нет
Слоты PCI-E х1	2×3.0
Слоты PCI	0
Видеоразъемы	VGA, DVI, HDMI
Порты USB на задней панели	4×3.1, 2×2.0
Порты PS/2	1
Разъемы SATA	6×6 Гбит/с
Разъемы М.2	M2_WIFI
Встроенный звук	Realtek ALC892 (7.1, HDA)
Встроенная сеть	Realtek RTL8111H (Gigabit Ethernet)

Дизайн и конструкция

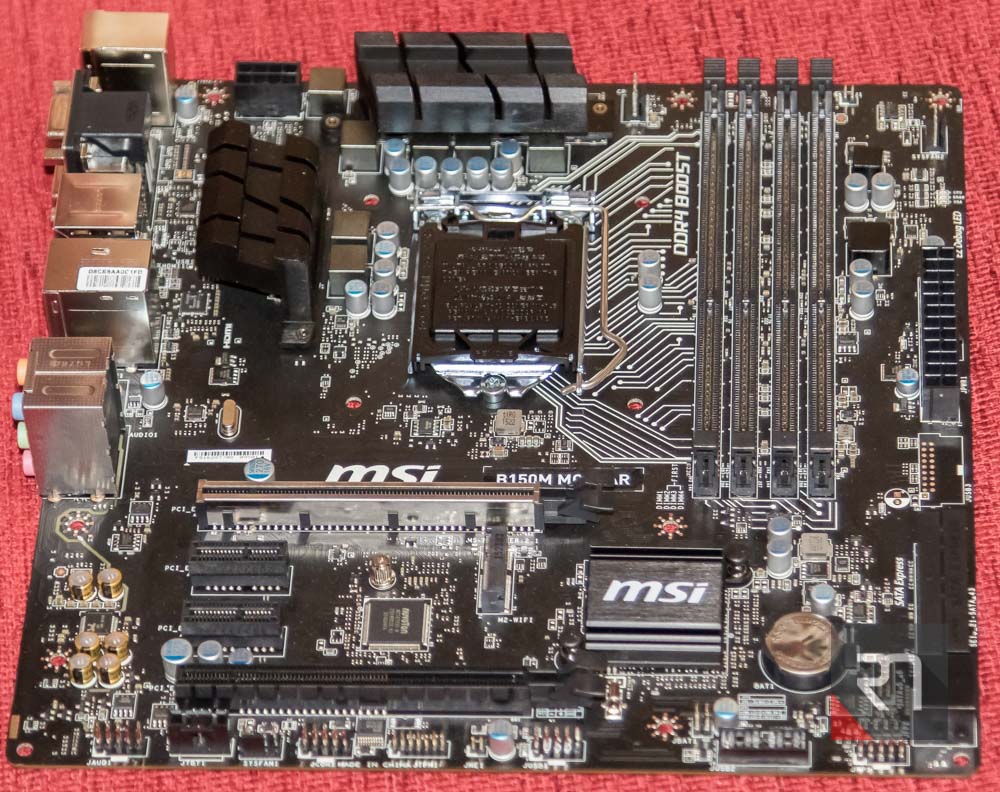

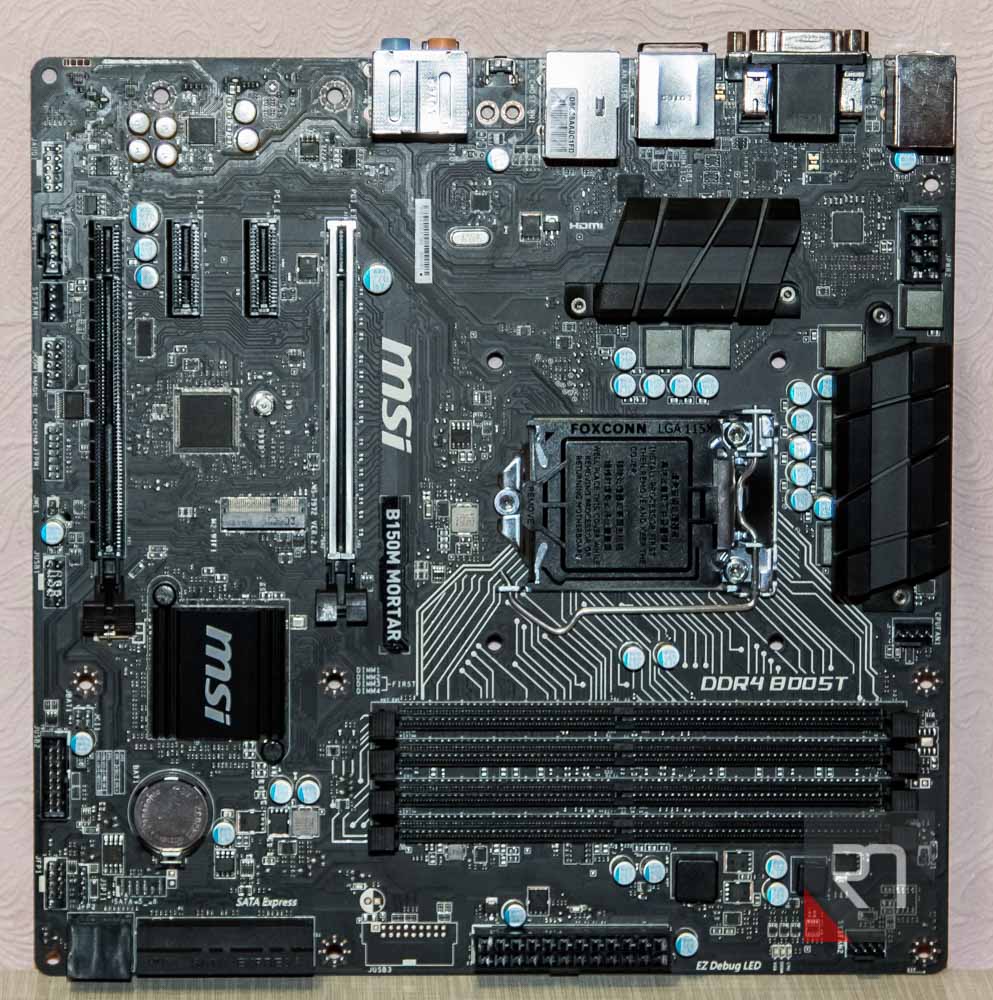

MSI B150M Mortar выглядит аккуратно, сдержанно и строго. Будучи полностью черной, она будет отлично сочетаться как с ярко-красными видеокартами MSI GAMING OC, так и со снежно-белыми представителями линейки Armor 2X.

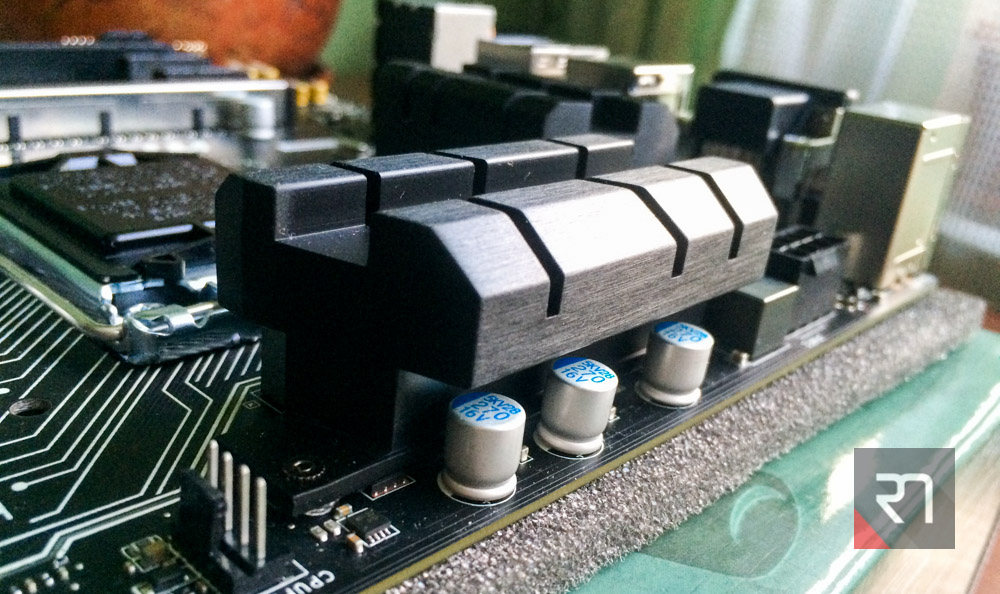

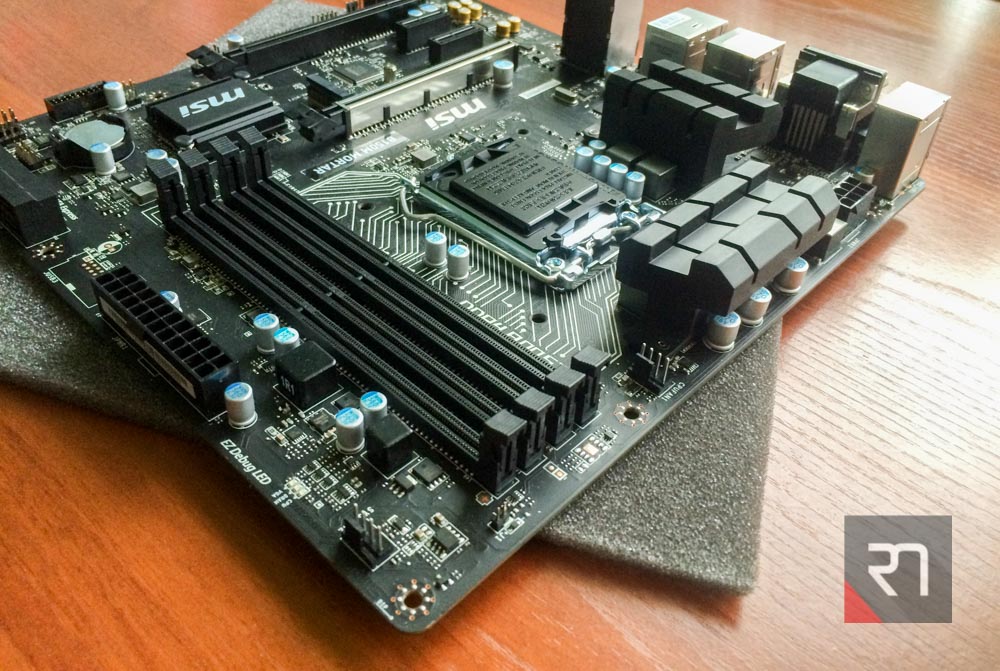

Общую концепцию дополняют небольшие выгнутые радиаторы, помогающие отводить тепло от семифазной цепи питания процессора. Несмотря на небольшие размеры, они хорошо справляются со своей задачей. Если же вашей системе понадобиться дополнительное охлаждение — к вашим услугам три 4-pin-коннектора для кулеров.

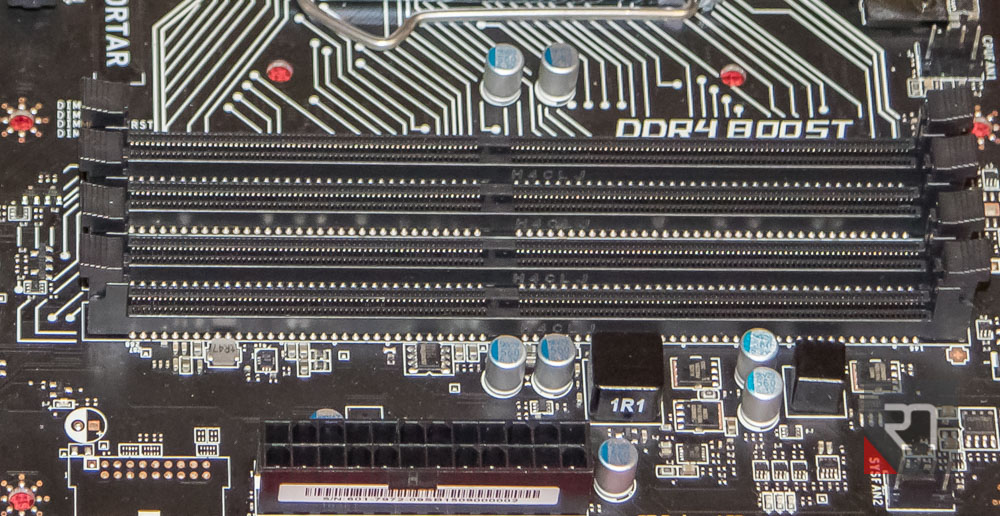

Разъемов оперативной памяти у MSI B150M Mortar четыре — поддерживаются модули DIMM DDR4 с частотой 2133 МГц. К плюсам платы стоит отнести поддержку технологии DDR4 Boost, которая снижает задержки обмена данными между процессором и ОЗУ.

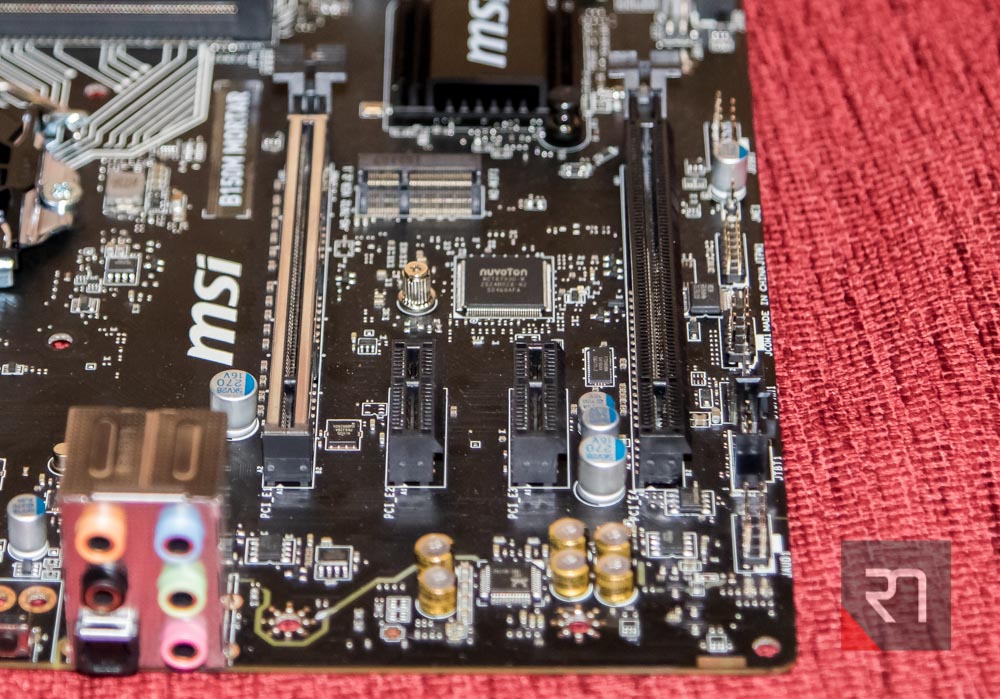

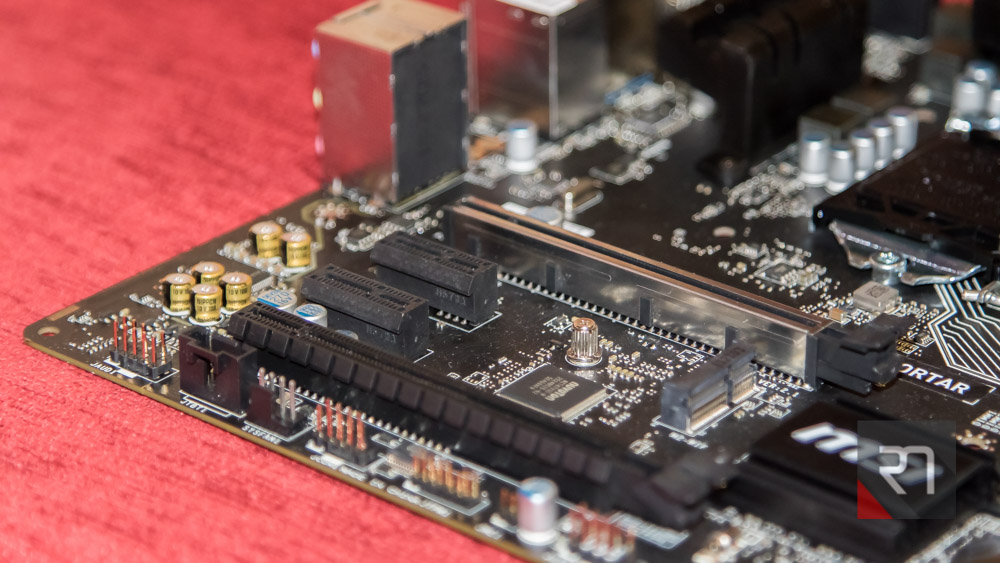

Среди портов расширения в нашем распоряжении парочка PCI Express x16, предназначенных для установки видеокарты (второй PCI Express x16 работает по схеме х4) а также две малютки — слоты PCI-E х1.

Один из портов PCI Express x16 оснащен армированными пластинами — результат применения технологии Reinforced VGA Armor, предусматривающей усиленную конструкцию разъемов для надежного поддержания габаритных и тяжелых видеокарт.

Любителей наращивать мощности системы MSI B150M Mortar порадует возможностью создания связки CrossFireX из двух видеокарт Radeon. А для желающих создать на основе этой материнской платы домашний медиацентр предусмотрен порт М.2 для подключения внутреннего Wi-Fi-модуля.

Звуковая 6-канальная подсистема реализована на базе кодека Realtek ALC892. Железной базой выступают аудиоконденсаторы производства компании CHEMI-CON, изолированные от остальных компонентов платы.

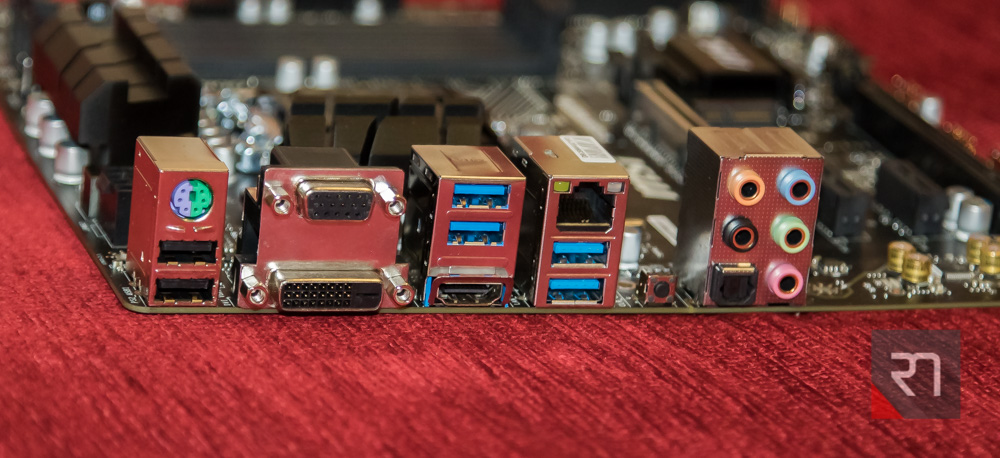

На задней панели материнки расположились четыре скоростных порта USB 3.1, два обычных USB 2.0, совмещенный PS/2, гигабитный Ethernet, пять аналоговых аудиоконнекторов и цифровой аудиовыход S/PDIF. Для вывода изображения предусмотрены не только HDMI и DVI, но и старый добрый VGA, присутствующий в большинстве мониторов, особенно в стареньких.

Комплект поставки

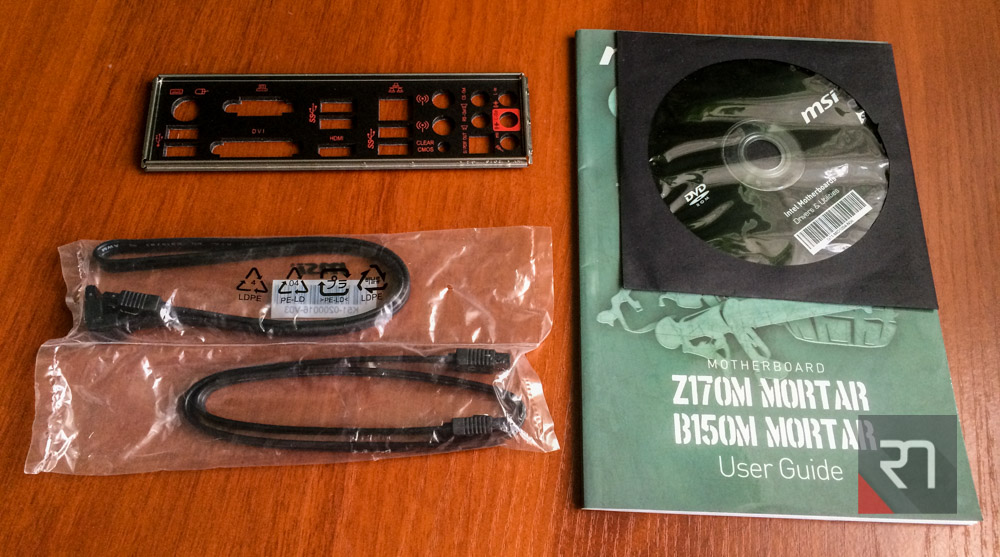

MSI B150M Mortar поставляется в красивой коробке с окрасом цвета хаки. Внутри находится все необходимое снаряжение для начинающего бойца:

• диск с ПО
• два кабеля SATA 6 Гбит/с
• карта регистрации покупателя
• заглушка для корпуса
• документация

Программное обеспечение

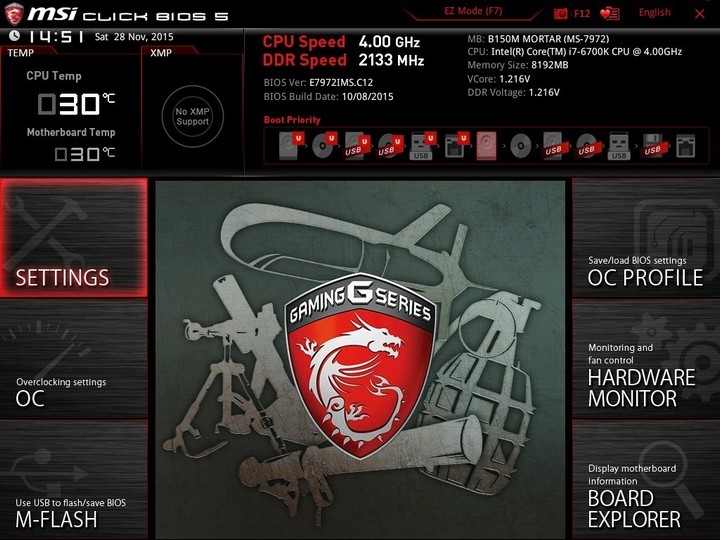

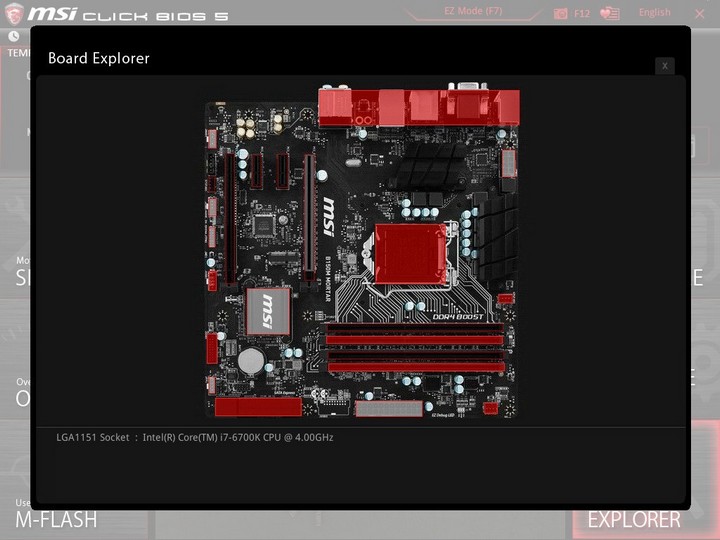

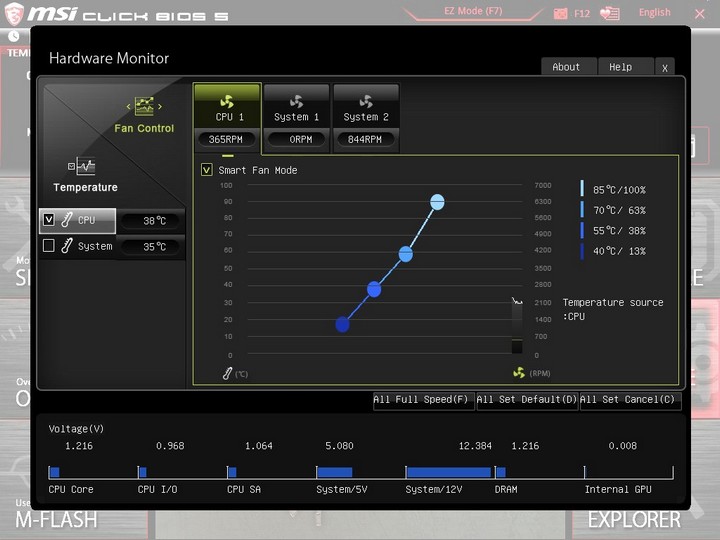

В плане программного обеспечения MSI B150M Mortar приятно радует — она почти ничем не отличается от топовых решений. Тут вам и новенький Click BIOS 5, который обладает не только интуитивным внешним видом, но и недурственными возможностями по настройке работы системы охлаждения и параметров оборудования. Встроенная утилита M-FLASH поможет начинающим пользователям в такой нетривиальной задачке, как прошивка более новой версии BIOS, в несколько кликов.

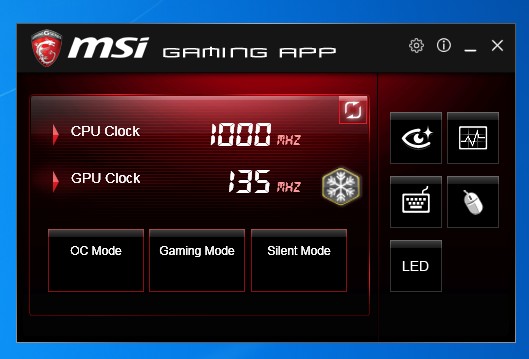

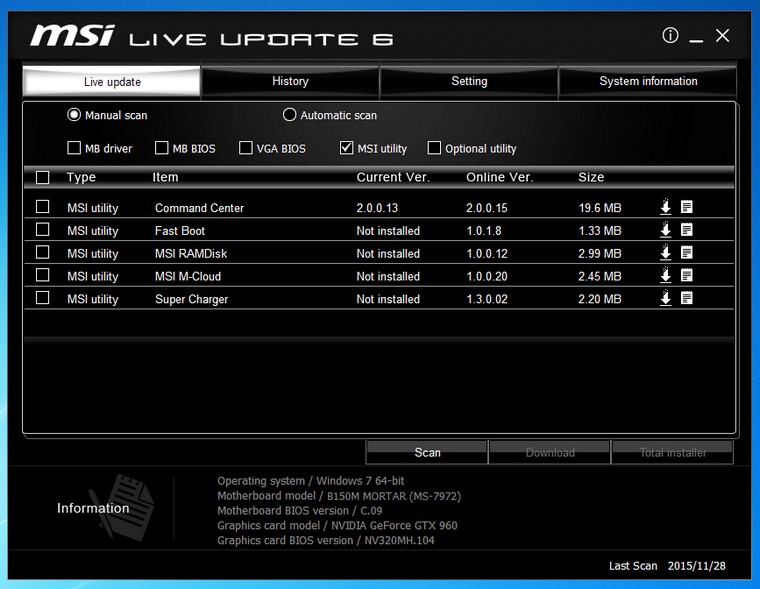

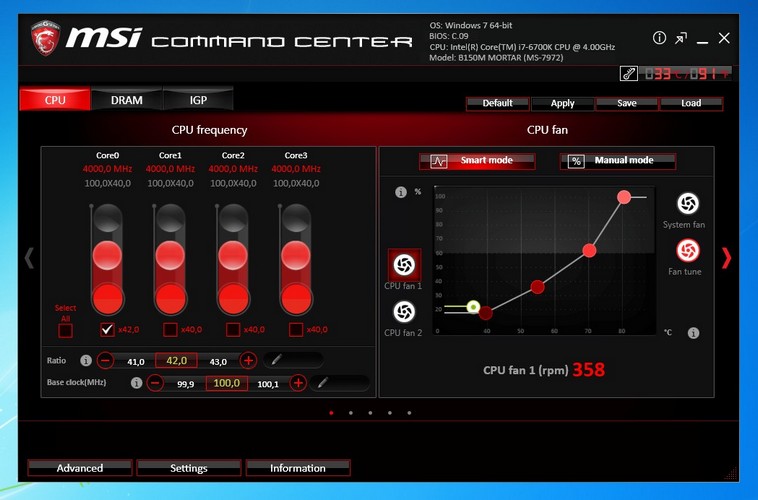

Не забыл производитель и о программном комплексе для настольной ОС Windows. Среди них MSI Command Center, многие пункты которого дублируют меню BIOS, избавляя пользователя от необходимости лишний раз тратить время, MSI Gaming APP, позволяющий в пару кликов разогнать отдельные компоненты системы и вести мониторинг их работы, а также MSI GAMING LAN & LAN Protect, предназначенный для управления сетевым трафиком и защиты от перепадов напряжения.

Конфигурация тестового стенда

• процессор Intel Core i7-6700K 4-4,2 ГГц
• процессорный кулер be quiet! Shadow Rock Slim
• оперативная память 2×4 ГБ HyperX Fury DDR4 2133 МГц
• видеокарта MSI GTX 960 Gaming 2G
• твердотельный накопитель HyperX Savage SSD 240 ГБ
• жесткий диск WD Red 4 ТБ
• блок питания be quiet! Pure Power L8 630W CM

Разгон и тестирование

Особенности чипсета B150 не позволяют проводить разгон процессора и оперативной памяти на базе MSI B150M Mortar. Но тут стоит вспомнить, что разогнать можно только два процессора Intel из линейки Skylake — Core i5 6600K и Core i7 6700K, которые предназначены скорее для энтузиастов, чем для обычных пользователей. Рядовые же чипы от Intel имеют строго заблокированные множители, что исключает возможность их хотя бы мало-мальски разогнать, а значит и поддержка разгона бюджетной материнской платой никакой полезности в себе не понесла бы в любом случае. При этом стоит отметить, что авторазгон при помощи технологии Turbo Boost работает исправно.

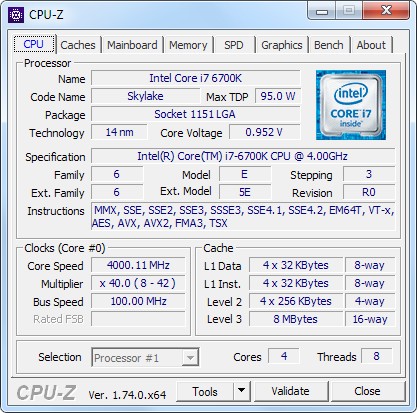

Мы провели тестирование MSI B150M Mortar в популярных бенчмарках. Тестирование производительности Core i7-6700K проводилось на штатных частотах в процессорных бенчмарках WinRAR (сжатие), Cinebench (рендеринг трехмерной графики) и TrueCrypt (шифрование), а также в графическом бенчмарке Unigine Valley (режим Extreme HD) и играх со встроенными бенчмарками Tomb Raider (настройки графики «Превосходные»), Middle-earth: Shadow of Mordor («Высокие»), Total War: Rome II («Ультра) и Sniper Elite 3 («Ультра») при разрешении 1920х1080 точек.

Процессорные бенчмарки

Бенчмарк	Результат
WinRAR 5.20, однопоточность, кб/с	1172
WinRAR 5.20, многопоточность, кб/с	9700

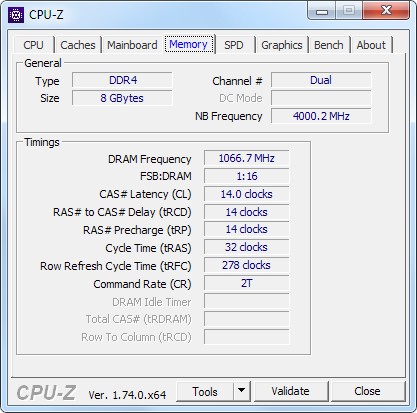

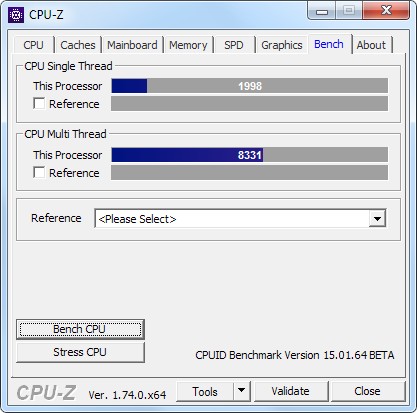

CPU-Z, x64, Single Thread	1998
CPU-Z, x64, Multi Thread	8331
Cinebench R15.0, CPU, баллы	863
TrueCrypt 7.2, Seprent-Twofish-AES, Mean, МБ/с	294

Процессор с дискретной видеокартой

Игра или бенчмарк / настройки графики	Средняя частота кадров
Unigine Valley, Extreme HD	36
Tomb Raider, «Превосходные»	91
Middle-earth: Shadow of Mordor, «Высокие»	71
Total War: Rome II, «Ультра»	77
Sniper Elite 3, «Ультра»	94

Выводы

MSI B150M Mortar — качественная бюджетная материнская плата, которая, тем не менее, имеет в своем арсенале технологии, присущие старшим платам на системной логике Z170. Материнка построена на базе качественных компонентов и послужит надежной основой для компактного домашнего игрового ПК или медиацентра. Плата демонстрирует высокое быстродействие и отличную энергоэффективность.

Многих волнует вопрос актуальности материнской платы по прошествии некоторого времени (пары-тройки лет). В плане наращивания мощностей MSI B150M Mortar может предложить замену процессора на более производительное решение семейства Skylake (и, вероятно, последующих Cannonlake), расширение оперативной памяти вплоть до 64 ГБ, а также возможность установки второй видеокарты от AMD в связку CrossFire.

Преимущества MSI B150M Mortar:

• консервативный дизайн открывает просторы для комбинаций с другим железом
• качественные электронные компоненты, армированный PCI-E
• современные технологии DDR4, USB 3.1, M2_WiFi.
• удобный BIOS и ПО для Windows
• демократичная цена

Недостатки MSI B150M Mortar:

• нет ни одного классического слота PCI (нужно далеко не всем)
