Ви коли-небудь помічали дивну річ: ви купуєте новий крутий ігровий монітор або ноутбук з соковитим OLED-екраном, очікуєте “вау-ефекту”, а натомість отримуєте пісок в очах і важку голову вже через годину роботи? Ви знижуєте яскравість, вмикаєте “нічний режим”, але стає тільки гірше.
Сюрприз: проблема часто не в якості матриці і навіть не в синьому світлі. Проблема в тому, як саме ваш екран керує світлом. Мільйони користувачів стикаються з “невидимим ворогом” – ШІМ (широтно-імпульсною модуляцією).
Виробники рідко вказують цей параметр у специфікаціях, а наліпка “Eye Care” іноді виявляється просто маркетингом. Давайте розберемося, що таке PWM, чому навіть дорогі гаджети мерехтять і як обрати екран, який буде безпечним для ваших очей.
ЗМІСТ СТАТТІ:
Що таке PWM (ШІМ) і чому інженери його люблять
Екран монітора – це набір світлодіодів. Коли ви хочете зробити зображення тьмянішим, інженерам треба змусити ці діоди світити слабше. Тут є два шляхи:
- DC Dimming (Direct Current): Це як кран з водою. Хочете менше світла – прикручуєте кран, знижуючи напругу. Діод горить постійно, але тьмяно. Це найбезпечніший метод.
- PWM (ШІМ): Це як вимикач. Замість того, щоб подавати менше струму, електроніка швидко вмикає і вимикає підсвітку. Потрібно 50% яскравості? Значить, 50% часу екран горить на повну, а 50% – повністю вимкнений.
Якщо це відбувається швидко (сотні разів на секунду), око не помічає пауз, а мозок “усереднює” картинку.
Чому ж виробники використовують ШІМ?
Це не всесвітня змова, а інженерний компроміс.
- Колір: При звичайному зниженні напруги (DC) світлодіоди можуть змінювати відтінок – білий стає жовтуватим або зеленим. ШІМ дозволяє зберегти ідеальну передачу кольору та глибокий чорний навіть на мінімальній яскравості (що критично для OLED).
- Ціна та розмір: Цифрові ШІМ-контролери компактніші та дешевші за якісні аналогові схеми.
Як це впливає на здоров’я: факти проти міфів

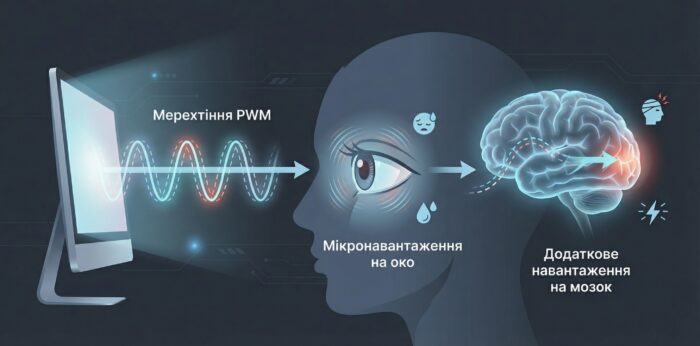

Навіть якщо ви не бачите мерехтіння свідомо, ваш мозок його фіксує. Зіниці мікроскопічно реагують на зміни яскравості, а зорова кора змушена постійно “склеювати” переривчастий потік світла.
За оцінками дослідників, від 10% до 30% людей мають підвищену чутливість до ШІМ. Симптоми класичні: головний біль, втома, “сухість” очей, іноді нудота.

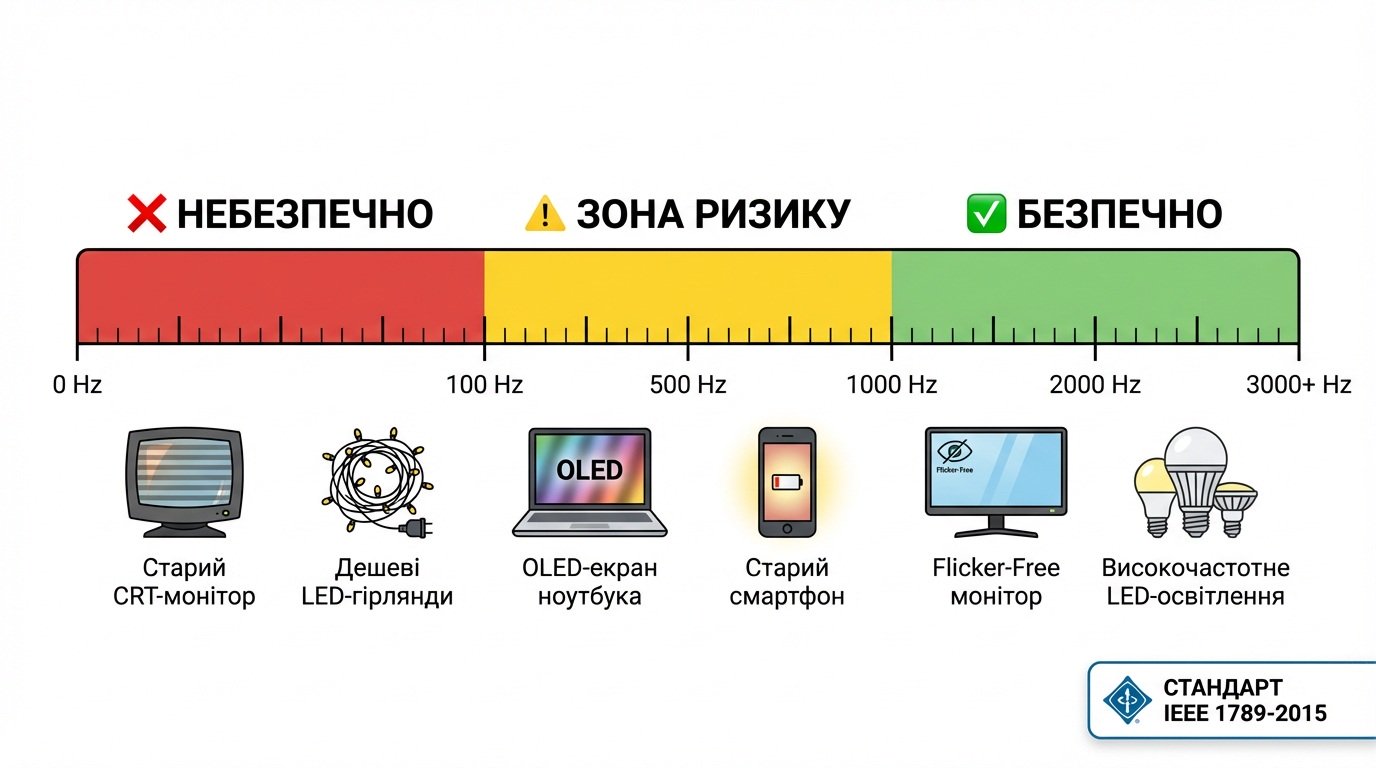

Стандарт IEEE 1789-2015 дає таку градацію небезпеки:
- < 100 Гц: Небезпечно. Може викликати серйозний дискомфорт (зустрічається в старих ЕПТ та дешевих LED-гірляндах).
- 100 – 1000 Гц: Зона ризику. Саме тут знаходиться багато OLED-екранів ноутбуків.
- > 1000-3000 Гц: Умовно безпечно. Мерехтіння настільки швидке, що біологічні системи ока не встигають на нього реагувати.
Важливе уточнення: Науковці наразі не виявили доказів, що ШІМ викликає незворотні хвороби очей. Симптоми зазвичай минають, коли ви відходите від екрана. Проте, хронічна втома протягом років точно не додасть вам продуктивності.
Важливий нюанс: ШІМ яскравості vs ШІМ чіткості
Перш ніж панікувати, треба розрізняти два поняття. Не все, що мерехтить – зло.
- ШІМ-димінг (PWM Dimming): Це неконтрольоване мерехтіння для зниження яскравості. Це погано.
- Стробінг (BFI / ELMB / DyAc): Це інструмент для геймерів. Монітор навмисно вставляє чорний кадр, щоб прибрати розмиття в динамічних шутерах (CS:GO, Valorant).
Багато сучасних ігрових моніторів є Flicker-Free (працюють на постійному струмі). Але якщо ви увімкнете в меню функцію “ELMB” або “Motion Blur Reduction”, вони почнуть мерехтіти. Це ваш свідомий вибір заради чіткості в грі, який можна вимкнути для роботи з текстом.
Практичний тест: Олівець та Камера
Вам не потрібен осцилограф, щоб перевірити монітор. Є прості методи.
Важливо: Тестуйте на яскравості 20-30% – саме там ШІМ “прокидається”.
1. Тест олівцем
Візьміть олівець і швидко помахайте ним перед білим екраном (як віялом).
- Бачите розмитий “шлейф”? ✅ Все добре.
- Бачите чіткий “паркан” з кількох олівців (стробоскопічний ефект)? ❌ Це низькочастотний ШІМ.

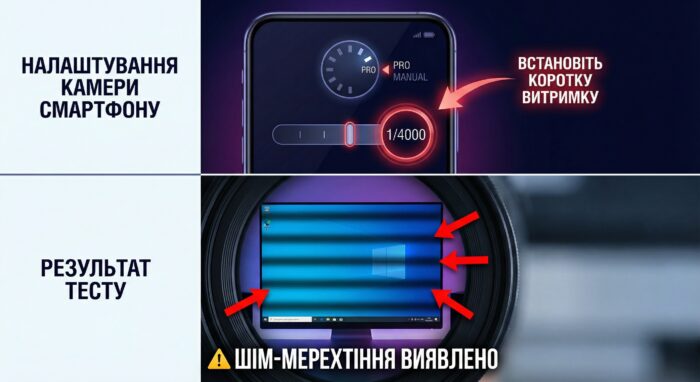

2. Тест камерою (нюанси)
Сучасні смартфони мають алгоритми “anti-banding”, які приховують мерехтіння на відео. Щоб побачити правду:
- Увімкніть режим Pro/Manual.
- Виставте витримку (Shutter Speed) на 1/1000 або 1/4000.
- Наведіть на екран. Якщо бачите темні смуги, що біжать – це ШІМ.
Рейтинг безпеки: Кому можна довіряти?
Ситуація на ринку змінилася. Багато моделей, які раніше вважалися “підозрілими”, в нових ревізіях стали безпечними.
| Тип пристрою | Технологія | Вердикт |
|---|---|---|
| Ігрові монітори з Flicker-Free сертифікацією | DC Dimming | ✅ Безпечно. Це чесні Flicker-Free монітори. Мерехтять тільки якщо ви самі увімкнете режим ELMB/Strobing. |
| Преміум IPS-монітори (нові ревізії) | DC Dimming | ✅ Безпечно. Більшість сучасних моделей позбулися ШІМ. |
| Бюджетні ігрові монітори (нові моделі) | DC Dimming | ✅ Безпечно. Навіть доступні моделі часто мають DC Dimming у нових ревізіях. |
| Бюджетні VA-монітори (старі моделі) | PWM ~200-350 Гц | ⚠️ Ризик. Деякі старі або найдешевші офісні моделі все ще використовують ШІМ. |
| OLED-ноутбуки (минулих поколінь) | PWM ~240 Гц | ❌ Обережно. Екрани розкішні, але на яскравості <50% часто вмикають низькочастотне мерехтіння. |
“Під капотом”: Гібридний димінг і Duty Cycle
Технічні ентузіасти можуть запитати: “Чому мій ноутбук не втомлює очі вдень, але випалює їх вночі?”. Відповідь криється в технології Hybrid Dimming.
Виробники пішли на хитрість. Вони використовують DC Dimming (безпечне зниження напруги) на яскравості від 100% до 30%. Але як тільки ви перетинаєте поріг у 30% (наприклад, працюючи в темряві), система автоматично перемикається на ШІМ. Це робиться, щоб зберегти контрастність на мінімальній яскравості. Тому порада “зроби яскравість менше, щоб очі відпочили” на таких екранах працює з точністю до навпаки.
Ще один важливий параметр – Duty Cycle (коефіцієнт заповнення). ШІМ з частотою 200 Гц при яскравості 90% (де паузи дуже короткі) сприймається оком набагато легше, ніж ті ж 200 Гц при яскравості 10% (де екран вимкнений 90% часу).
До речі, ці принципи керування напругою універсальні. Якщо вас цікавить інженерна сторона питання – як саме формуються сигнали, яка роль шпаруватості (duty cycle) у керуванні потужністю та як це реалізується на практиці в мікроконтролерах – детальний технічний посібник з основ PWM пояснює ці концепції на прикладах з Arduino та світлодіодами. Розуміння фізики процесу допоможе вам не лише краще обирати гаджети, а й розібратися в роботі домашньої електроніки.
ШІМ навколо нас
Не варто боятися цієї абревіатури всюди.

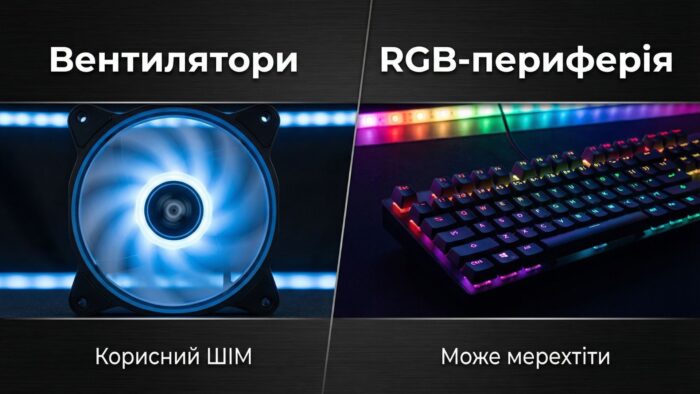

- Вентилятори (4-pin PWM): Тут ШІМ – це благо. Він дозволяє плавно керувати обертами кулера без зайвого шуму.
- RGB-периферія: А от тут бувають сюрпризи. Дешеві клавіатури з RGB-підсвіткою часто мерехтять. Це може бути непомітно прямим поглядом, але периферійний зір вловлює ці пульсації, додаючи “фонове” навантаження на мозок під час гри.
