Огляд FSP Twins Pro 500W: Максимально надійний БЖ

-

Раніше, коли небо було блакитнішим, а трава, кхм… забористішою, коли багато нині покійних компаній ще були, а великої кількості китайських брендів та OEM-продукції ще не було, унікальних речей у сегменті комп’ютерних комплектуючих було помітно більше. Уніфікація та глобалізація призвели до того, що левова частка сучасної продукції хоч і світиться 16,7 млн відтінків, насправді сіра. За останні 10 з хвостиком років зі справді унікальних речей мені пригадуються лише процесорні кулери Thermaltake Engine 17/27, де сам вентилятор – це радіатор; СРО CoolerMaster Sub-Zero з елементами Пельтьє; корпуси у вигляді яхт та паровозів від Lian Li; та «подвійна» відеокарта ASUS GTX 760 ROG Mars. А ще блоки живлення серії FSP Twins Pro, які теж «подвійні». Унікальною особливістю FSP Twins Pro 500W, який розглядається сьогодні, є те, що, по суті, перед нами споживчий блок живлення у звичному форматі ATX, який без проблем підходить до звичайних ПК і робочих станцій, але з суто серверною «фішкою» – резервуванням.

FSP Twins Pro

Усередині блоку знаходиться 2 окремі модулі, що живлять систему одночасно. У разі виходу з ладу одного з них другий бере все навантаження на себе миттєво, і навіть без перезавантаження системи.

FSP Twins Pro

По-друге, подивіться на зміст – є розділ «програмне забезпечення», і це у блока живлення. Безперечно, це не перший блок з можливістю відстеження, так би мовити, самопочуття, але за сукупністю факторів теж плюс. Так що за інновації інженери FSP ще “на березі” отримують очки лояльності, ну а ми відпливаємо.

Позиціонування на ринку та ціна

Серверні блоки живлення, виконані в U-форматах, як і все по-справжньому серверне, штука недешева. До того ж, нецікава простому споживачеві через несумісність зі звичайним «залізом», через рівень шуму, надто незручний форм-фактор та інше. Частину цих моментів FSP привела до вигляду, придатного для домашнього і не дуже використання, але коштують FSP Twins Pro чимало.

Читайте також:

Моделі потужністю 500, 700 і 900 Вт мають рекомендований цінник $450, $560 та $670 відповідно. В Україні ціна на 500-ватну версію починається з 15 000 грн. І нехай гривня зараз ще та криптовалюта, доларовий цінник, погодьтеся, теж «кусається».

Звичайно, у продажу є окремі модулі. Для 500-ватної версії він коштує $210. А ось із доступністю саме модулів в Україні є проблеми – у продажу вони просто відсутні. За словами представника FSP, у найближчому майбутньому однозначно з’являться.

Говорячи про ціну, звичайно ж, закрадається думка як альтернатива купити ну дуже крутий блок, але без резервування. І на цьому моменті хотілося б порадіти наявності місцевого представництва FSP, адже реальна ціна дорівнює рекомендованій. А ось Seasonic Prime TX 750, який коштує нібито $220, на ділі від 12 000 грн.

На тему цінника ще як подивитись. З одного боку, звичайно, дорого це за 500 Вт, нехай тут і 2х 500 Вт. З іншого, не надто й дорожче звичайних топових блоків, хоча такі паралелі не дуже доречні. Як на мій погляд, FSP ще не сильно борщанули, через відсутність конкуренції могли б і пожадувати. Загалом, я сказав би, що цінник цілком адекватний.

Упаковка, комплектація, кабелі

FSP Twins Pro

Коробка з ручкою – практично залізобетонна ознака якщо не “годності”, то, як мінімум, цікавого «заліза».

FSP Twins Pro

Бокс дійсно великий. На тлі коробки звичайного такого недорогого блоку виглядає переконливо.

FSP Twins Pro

До мене потрапила молодша 500-ватна версія. Дивно, але є моделі потужністю до 900 Вт, де кожен модуль “вивозить” по 930 Вт. Але ж його габарити дуже невеликі.

Усередині зовнішньої коробки ще коробки. Сам блок та модулі упаковані кожен окремо, захист забезпечений хороший.

FSP Twins Pro
Натиснути для збільшення

На боксі самого блоку наведені короткі електричні характеристики (зверніть увагу на лінію 3,3 В, до неї ще повернемося), а також кількість кабелів/роз’ємів.

FSP Twins Pro

Комплект поставки FSP Twins Pro 500W містить:

  • Інструкція користувача
  • 4× стандартних гвинта кріплення
  • Планка для встановлення блоку у серверний корпус U-формату
  • Перехідник зі штиркового USB на USB Type-A
  • Перехідник з Molex Power 4-pin на FDD

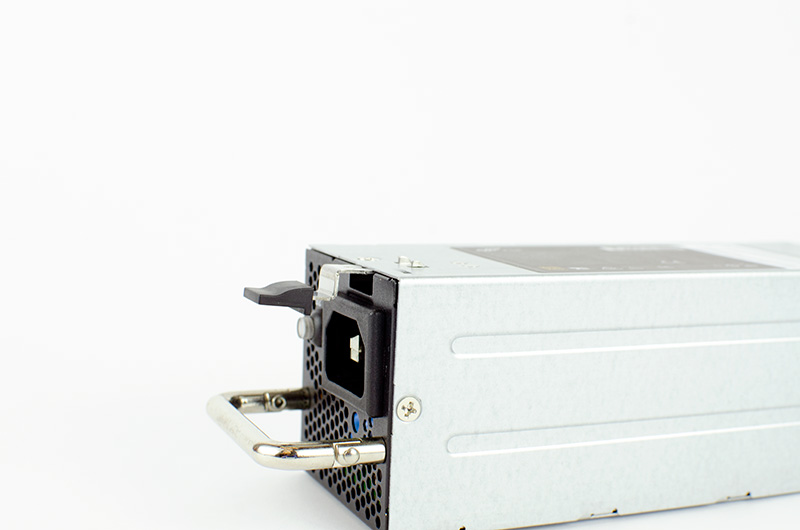

  • 2× фіксатора кабелю живлення

FSP Twins Pro

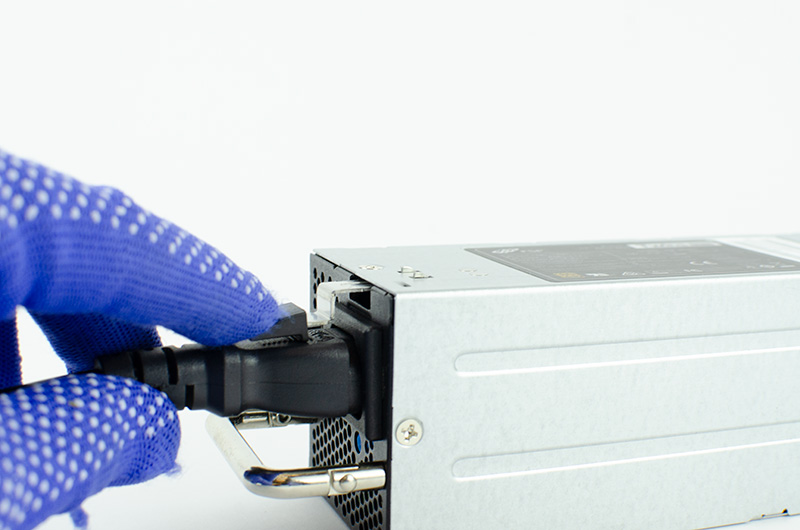

Фіксатори кабелю роблять те, на що натякає їхня назва.

FSP Twins Pro

Блок отримав немодульну структуру підключення кабелів. Вони виходять з корпусу «всім оркестром». Кількість кабелів/роз’ємів наступна:

  • 1×ATX 20+4 pin
  • 2×EPS/ATX12V 4+4 pin
  • 4×PCI-E Power 6+2 pin
  • 6×SATA
  • 2×Molex
  • 1×USB (для роботи ПЗ)

FSP Twins Pro

Як для 500 Вт потужності це дуже «жирно». Особливо 4 роз’єми для живлення відеокарт та пара для процесора. І це чудово, адже багато сучасних плат вимагають більше одного роз’єму на процесор, і вже нерідко 3 для відеокарти.

Читайте також:

А ось довжину кабелів хотілося б на 5-10 см більшу. У PCI-E Power 450 мм до першого роз’єму, у основної колодки живлення 480 мм, а у EPS12V це 600 мм.

Зате перетин жил не викликає нарікань. У поголовно всіх жил це благородні 18 AWG, в основній 24-pin колодці зустрічаються навіть 16 AWG. Перетин до і після першого роз’єму на гілці роз’єму однаковий.

FSP Twins Pro

В основному контакти без позолоти, але в 24-pin колодці живлення виявилася пара золочених контактів. Один з них – жила PS-ON для включення, другий – одна з жил лінії 12 В.

Дизайн

FSP Twins Pro

FSP Twins Pro 500W – це не про дизайн. Цей блок має виключно утилітарне призначення, краса йому ні до чого. Звичайно, підсвічування немає. Він цілком чорний, будь-які прикраси відсутні. Зовнішній вигляд, прямо кажучи, просто нудний.

FSP Twins Pro

Відразу є незвичайна претензія: блок якось дивно пофарбований. І я не про неабияке непрофарбування всередині, про що буде у відповідному розділі. Корпус дуже мазкий, він забруднює. Зазвичай мені одного відрізу паперу вистачає на 2-3 зразки, а на один Twins Pro пішло 4 відрізи. Взагалі з блоками живлення FSP таких проблем не виникало, вони гідно пофарбовані, у тому числі недорогі.

FSP Twins Pro

Передня панель повністю покрита перфорацією. Задня, як видно, повністю відсутня.

FSP Twins Pro

Заповнений модулями блок вже виглядає цікавіше. А також отримує дуже відчутну вагу – майже 3 кг. Для блоку в звичному форматі ATX це чимало. До речі, він має габарити 150×86×190 мм, тобто досить глибокий.

FSP Twins Pro

Система охолодження реалізована цікаво. FSP Twins Pro 500W забирає повітря зсередини системного блоку, протягує його через кожен модуль окремо і викидає назад. Заодно шум вентиляторів приглушується, оскільки вони знаходяться глибоко всередині.

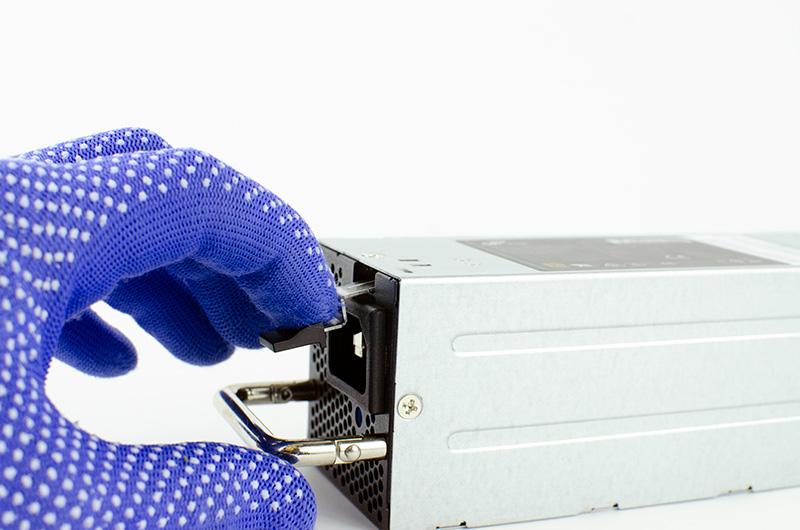

Блок оснащений не тільки звичними захистами, але й захистом від дурня. Модулі можна змінювати на гарячу, але тільки з відключеним живленням від модуля, що замінюється. Модуль виймається лише за натиснутому важелі, а тіло штекера не дає йому опуститися до кінця.

FSP Twins Pro

Діод на тильній стороні яскраво світить зеленим, якщо все гаразд. У разі проблем спалахує червоний і з’являється сильний писк, який про це сигналізує.

Технічні характеристики

FSP Twins Pro

Наклейка з електричними параметрами по-модному розташована на днищі. FSP Twins Pro 500W підтримує повний діапазон вхідної напруги, тобто не вимагає стабілізатора живлення і відмінно витримує різкі просадки-стрибки вхідної напруги.

Також цікаво:

За негласними законами годних блоків, лінія 12 В одна-єдина, на неї можуть піти всі 100% потужності. Це 41,67 А струму, тобто 500 Вт потужності. На вторинні лінії 3,3 В і 5 В можуть виділитися до 20 А струму на кожну, але не більше 130 Вт потужності сумарно. Також є лінія -12 В потужністю 6 Вт.

FSP Twins Pro

На самому модулі живлення специфікації інші. По суті, вони мають тільки лінію 12, а значить DC-DC перетворювач для 3,3 В і 5 В знаходиться в основному корпусі. У кожного модуля заявлено 43,3 А струму, що 520 Вт потужності. FSP могли його сміливо називати Twins Pro 520W. До речі, 700- і 900-ватні версії теж мають запасик.

Внутрішній устрій

FSP Twins Pro

Усередині FSP Twins Pro 500W насамперед видно кілька напрямних. Вони досить великі, і насправді FSP могли себе так сильно не обмежувати у габаритах модуля.

FSP Twins Pro

У передній частині знаходиться пара роз’ємів, через які модулі віддають напругу 12 В і обмінюються даними для моніторингу.

FSP Twins Pro

Модулі віддають лише 12 В. DC-DC перетворювач знаходиться на дочірній платі в основному корпусі. Білі прямокутники найімовірніше виконують роль прокладки-діелектрика. На те, що це не термопрокладка, натякає товщина 5 мм. Через таку товщину тепло вже майже не передається.

FSP Twins Pro

Сам модуль зібраний за системою шип-паз з двох Г-подібних половинок. Зібрати їх було легко, а ось розібрати без пошкоджень неможливо, оскільки сталь 0,3 мм. Тому трошки надихнемося фото плати у Tom’s Hardware.

FSP Twins Pro
Джерело зображення: Tom’s Hardware

Незважаючи на дуже щільне компонування, хоч і не таке щільне, як у FlexGuru Pro, топологія по суті не відрізняється від звичайного блоку живлення. FSP Twins Pro 500W базується на топології напівмосту з резонансним LLC-конвертером, як і левова частка сучасних БЖ.

FSP Twins Pro
Джерело зображення: Tom’s Hardware

Вхідний фільтр повний, також є термістор NTC і реле для захисту від великих пускових струмів.

FSP Twins Pro
Джерело зображення: Tom’s Hardware

Основних конденсаторів пара, це Nichicon з характеристиками 105°C, 420 В, по 150 мкФ ємності кожен. 300 мкФ – якось замало для 500 ватів. До того ж, блоку потрібен чималий час утримання, щоб компенсувати просадку під час перемикання навантаження на один модуль. Проте, як показала практика, цього достатньо для гарячої заміни модулів без перезавантаження, у тому числі в режимі на всю.

Читайте також:

Вторинні конденсатори майже всі твердотільні, стійкі до високих температур. Електролітичних не багато, всі від Chemi-Con, всі 105-градусні, до того ж із «блатних» серій KY та KZH.

FSP Twins Pro

FSP Twins Pro

За охолодження відповідає 40-мм пропелер Protechnic Electronic MGT4012ZB-W28 на основі довговічного подвійного підшипника, він же підшипник подвійного кочення. Найнадійніший підшипник з усіх, а також найстійкіший при високих обертах. З огляду на розмір, отже високі обороти, чогось іншого тут не можна було зустріти. Термопрокладок для відведення тепла на корпус немає.

Програмне забезпечення

За допомогою програмного забезпечення FSP Guardian можна відстежувати низку параметрів FSP Twins Pro 500W. Для цього блок потрібно підключити або до штиркового USB на материнській платі, або до звичайного USB-порту через комплектний перехідник.

FSP Twins Pro

На вкладці налаштувань нічого особливо примітного, можна вибрати кольори, вказати вартість кіловата електрики для підрахунку, перевірити індикацію модулів.

FSP Twins Pro
У режимі простою
FSP Twins Pro
Під навантаженням близько 480 Вт

На основній вкладці можна подивитися напруги та струми по кожній лінії та кожному модулю окремо, швидкість обертання вентиляторів, поточне навантаження у ватах, температури. На першому скріншоті дані в режимі простою, на другому – після 10 хвилин прогріву під навантаженням у районі 480 Вт у складі звичайного ігрового ПК.

Далі я вирішив зімітувати позаштатну ситуацію, і просто висмикнув з більш навантаженого модуля вхідне живлення прямо під навантаженням. Другий модуль миттєво взяв на себе навантаження, у ПЗ це відображається наступним чином:

FSP Twins Pro
Під навантаженням близько 480 Вт на одному модулі

Що здивувало, FSP Guardian є досить точним. Не ручаюся за показання саме модулів, але, як мінімум, загальні вихідні напруги реально точні.

Також цікаво:

Тестування

FSP Twins Pro 500W був протестований у складі стенду на польових транзисторах. По суті, це обігрівач, що дозволяє плавно регулювати навантаження в діапазоні 50-1500 Вт.

Тестувався блок цілком у зборі з двома модулями. Можливості модулів окремо не перевірялися.

ККД

FSP Twins Pro

Стабільність

Вентилятор

Від таких маленьких вентиляторів з такими великими обертами я очікував значно більшого рівня шуму. При загальному навантаженні у 500 Вт, тобто по 250 Вт на модуль (як би 250, але на ділі не порівну ділиться) рівень шуму значно нижчий від очікуваного. А при навантаженні 500 Вт на модуль вентилятор вже сильно розкручується, напевно, шумить неабияк, але за сигналізуючим писком його майже не чути.

FSP Twins Pro

Сторонні шуми

Сторонні шуми відсутні на всьому діапазоні потужності, у тому числі при навантаженні вищому за номінальну потужність, і при високій частоті кадрів теж. Я припускаю, що вони можуть бути, але за вентиляторами не чути.

Захисти

FSP Twins Pro 500W має розширений набір захистів, а саме:

  • OPP – від перевантаження за потужністю
  • OVP – від надмірно високої вхідної напруги
  • UVP – від надто низької вхідної напруги
  • OCP – від перевантаження за струмом
  • SCP – від короткого замикання
  • OTP – від перегріву
  • FFP – від зупинки вентилятора

FFP (вона ж NLO) не зустріти у блоках живлення споживчого класу, це суто серверна особливість. Її можна назвати дублюючою, оскільки не спрацюй FFP – спрацює захист від перегріву (OTP). І так, без підключеного вентилятора блок не ввімкнеться.

Захист SCP (від короткого замикання) працює по всіх лініях, а не тільки для 12 В. По основній лінії 12 В захист відсікає при струмі порядку 50,6 А, що 608 Вт потужності (+22%), по вторинних лініях при струмах по 28 А (по 40% навантаження для 3,3 В та 5 В).

По лінії 12 В запас хороший, якраз під стрибки та високі пускові струми, характерні для деяких відеокарт, а ось до 3,3 В та 5 В є питання. 40% перевантаження хоч і виглядають круто, захист має відсікати раніше. Одна справа, якщо жорсткий диск від короткого замикання «зловить» 20 А струму, інша – 28 А. Заради справедливості, ось саме КЗ – подія виняткової рідкості.

Підсумки по FSP Twins Pro 500W

FSP Twins Pro 500W – дуже незвичайний блок живлення. І хоча нижче ви побачите звичну колонку з балами, це лише формат сайту, і так судити про цей блок не можна. За балами оцінка така собі, а от нагорода – «Вибір редакції».

FSP Twins Pro

Цей блок не відрізняється визначними вихідними електричними параметрами. У цьому плані все просто середньо. Ні, не погано, саме середньо за мірками пристойних Gold-блоків. Головне – резервування, а за це все інше можна пробачити. Щоправда, воно стосується лише навантаженої лінії 12 В, а ось малонавантажені 3,3 В і 5 В вже без резерву.

Імітація поломки пройшла успішно. При навантаженні під 500 Вт я просто висмикнув живлення з одного модуля, другий підхопив блискавично. Що особливо здивувало, в момент перемикання комп’ютер не просто не пішов у перезавантаження, а навіть не просіла частота навантаженого графічного процесора.

FSP Twins Pro

Другий подив викликав рівень шуму. Оскільки навантаження на модулі розпаралелюється, кожен з них працює при ~250 Вт. 40-мм крильчатка в такому режимі, звичайно, не безшумна, але досить тиха. А ось коли один модуль бере на себе всі 500 Вт навантаження, тут вже понад 10 000 об/хв і… і крильчатку не чути за найсильнішим, практично, оглушливим писком. Несправність точно не пропустиш.

Залишається відкритим питання потенційної аудиторії. Сама FSP позиціонує його як «вигідне рішення для домашнього хмарного сервера, поштового сервера або веб-сервера для малого та середнього бізнесу». Від себе можу додати важливі-відповідальні робочі станції. Але хороший блок живлення – найнадійніший компонент системи, тому виробники не скупляться на гарантійний термін аж до 12 років (до речі, у Twins Pro 5 років). Поломка сервера через блок – подія виняткової рідкості, це я вам як колишній інженер гермозони хостингу кажу.

Тому FSP Twins Pro 500W – рішення нішеве – тільки для критично важливої інфраструктури, на яку є можливість пристойно витратитися. Та й $450 для ось такого важливого сервера – за серверними мірками, вважай, бюджетно.

Де купити

Теж цікаво:

Якщо ви хочете допомогти Україні боротися з російськими окупантами, найкращий спосіб зробити це – пожертвувати кошти Збройним Силам України через Savelife або через офіційну сторінку НБУ.

Огляд FSP Twins Pro 500W: Максимально надійний БЖ

ОЦІНКИ ОГЛЯДУ

Комплект поставки
6
Зовнішній вигляд
5
Продуктивність
8
Сумісність
8
Надійність
10
Ціна
6
FSP Twins Pro 500W – рішення нішеве – тільки для критично важливої інфраструктури, на яку є можливість пристойно витратитися. Та й $450 для ось такого обладнання – за серверними мірками, вважай, бюджетно.
