Огляд Noctua NH-U9S chromax.black: [майже] найкращий кулер у 92-мм форматі

-

В продовження циклу оглядових статей, присвячених процесорним кулерам австрійської компанії, сьогодні в тестовій лабораторії Root-Nation подивимося на модель Noctua NH-U9S chromax.black. Розглянуті раніше NH-D15, NH-D12L, NH-U12A і NH-C14S з технічного боку залишили дуже добрі враження, але з огляду на цінник – змішані. Забігаючи наперед, це справедливо і для Noctua NH-U9S chromax.black.

Позиціонування на ринку та ціна

NH-U9S є кулером, виконаним за класичною конструкцією односекційної башти. Відмінною особливістю цієї моделі є вентилятор типорозміру 92 мм і, як наслідок, хороша сумісність з корпусами, що не допускають встановлення високих охолоджувачів під 120-мм «карлсон». Більше того, в ширину та глибину він займає 95 мм. Область 95×95 мм – це так звана чиста зона навколо сокетів Intel LGA115x, LGA1200, LGA1700, а також AMD AM4. У цій зоні не може бути будь-яких компонентів, висота яких більша, ніж у самого сокету.

Noctua NH-U9S

Іншими словами, Noctua NH-U9S chromax.black максимально «заточений» для складання компактної системи на базі плати формату Mini-ITX. Власне, таблиця сумісності з материнськими платами говорить про підтримку всіх плат на «народних» сокетах/чипсетах, а також багатьох серверних рішень, де правило «чистої зони» дотримується не так суворо. І не просто умовною підтримкою, Noctua гарантує відсутність конфліктів як з радіаторами материнської плати, так і з відеокартами та високими модулями ОЗП. А ще придатну сумісність забезпечує лише 125 мм висоти.

На завершення вступної частини узагальню: Noctua NH-U9S – це не про високу ефективність, це не про найкраще співвідношення ціна/продуктивність, це про найкраще охолодження з максимально можливою сумісністю.

Також цікаво:

Хоча щодо Noctua NH-U9S chromax.black не сказати, що кулера багато, коштує він порівняно з великогабаритними моделями від компаній… простіших.

Noctua пропонує як версію в класичному забарвленні “кава з молоком” і нікельованим радіатором, так і у повністю чорній модифікації chromax.black. Перша має рекомендований цінник $60, а “афро” обійдеться на $10 більше. Згідно з eKatalog, в Україні цінники на ці моделі стартують з 2400 та 2800 грн відповідно. У нашому випадку розглядається black-версія, тому від її цінового позиціонування і відштовхуватимемося.

“Старі” 100 доларів за 618-грамовий кулер, безумовно, це багато. До того ж, з огляду на те, що безпосередньо «м’яса» у нього трохи більше за півкілограма. Для довідки, інші моделі порівнянних габаритів коштують одразу вдвічі дешевше. Прямі приклади наводити не буду, багато їх.

Власне, NH-U9S black – це майже найдорожчий кулер для «народних» платформ з 92-мм пропелером. Ще більше, причому кратно, коштують модифікації цієї ж моделі, але призначені для робочих станцій і серверів з процесорами Intel Xeon LGA3647/4189.

З іншого боку, навіть не вдаючись у тонкощі виконання радіатора, «на папері» Noctua NH-U9S chromax.black виглядає краще за конкурентів. Адже у них, як максимум, 4 теплотрубки, а найчастіше 3, а Noctua може похвалитися 5 трубками. Крім того, в цьому сегменті Noctua взагалі єдина, хто робить пайку теплотрубок до ламелей радіаторів.

Упаковка, комплектація

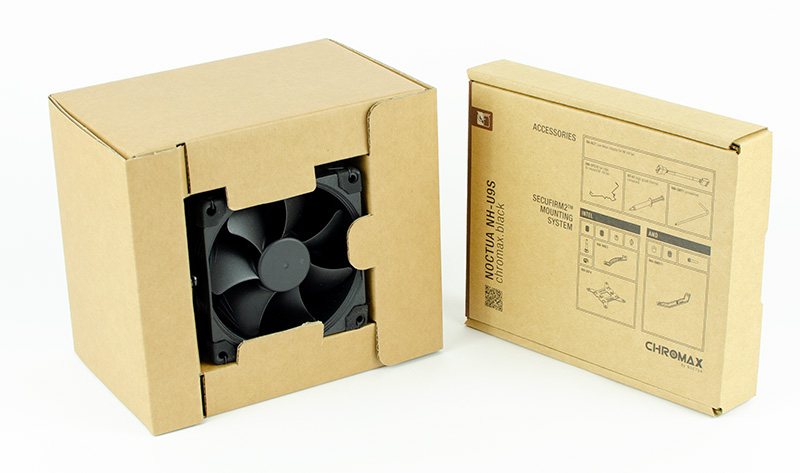

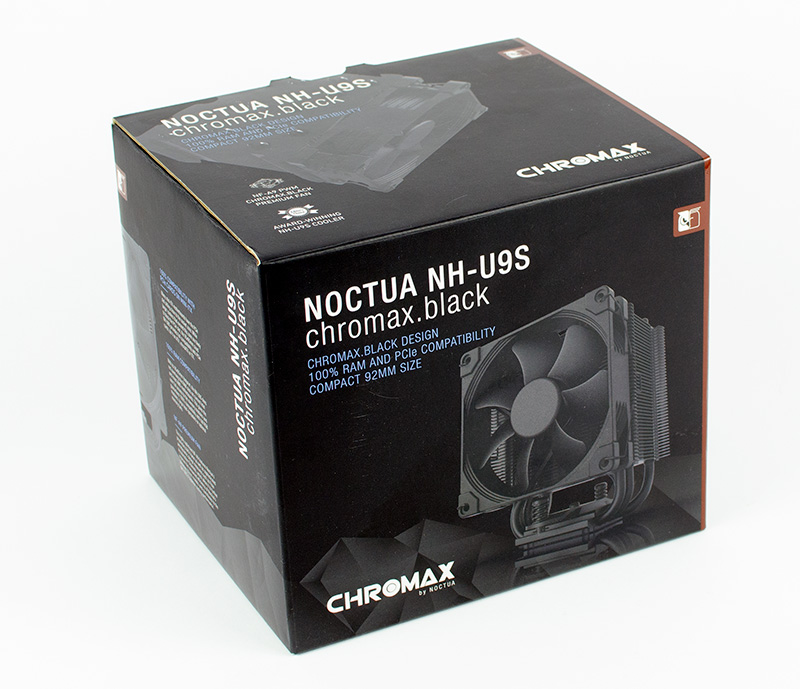

Відповідно габаритам, Noctua NH-U9S chromax.black поставляється у невеликій коробці. Як звичайно, у Noctua поліграфія відмінна, технічними деталями бокс насичений, захист радіатора забезпечений добре.

У комплект поставки входить чимало всього. Частина з цього просто необхідна, а частина – необов’язкові, але приємні аксесуари. У коробці виявилося:

  • Інструкції зі встановлення на сокети Intel та AMD

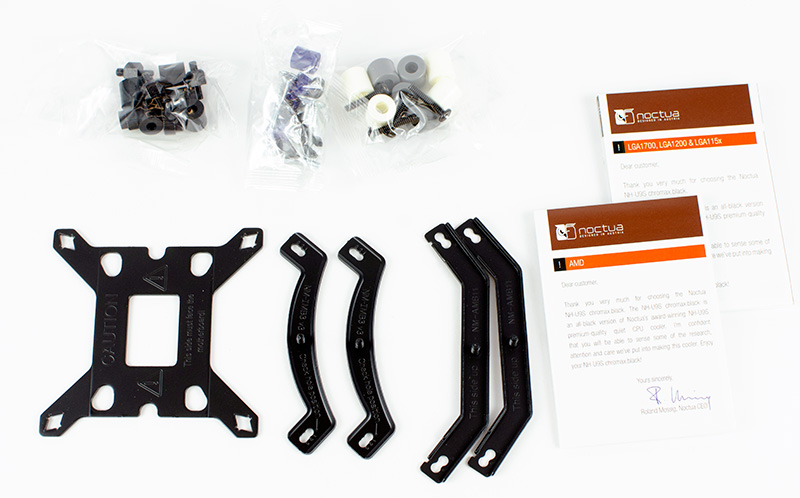

  • Набори кріплень
  • Low-Noise Adaptor (резистор, що знижує обороти вентилятора)
  • Тюбик фірмової термопасти Noctua NT-H1 (3,5 г)
  • Скоби для кріплення додаткового вентилятора
  • Г-подібна викрутка з довгим жалом під хрестовий шліц
  • Металевий лого Noctua

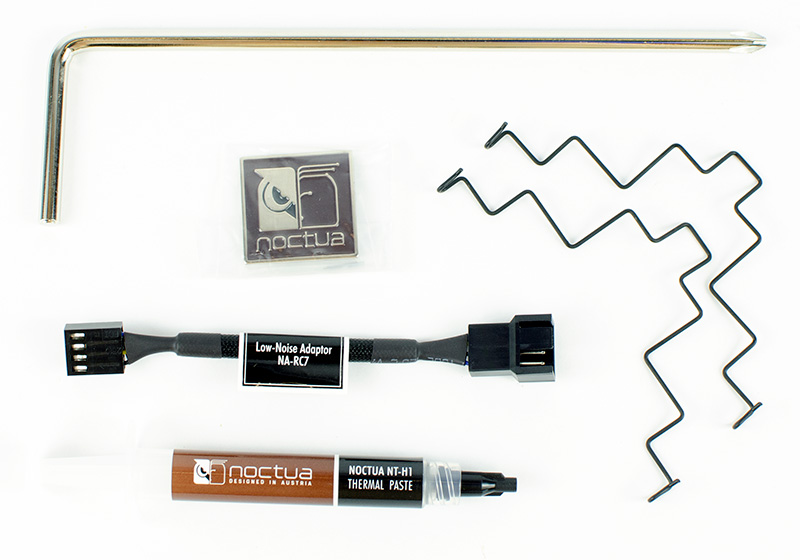

До приємного, але паралельно й корисного, варто віднести неабияку кількість якісної довговічної термопасти (ще й у багаторазовому тюбику, а не у незручному поліетиленчику), LNA-адаптер для зниження мінімальних і максимальних оборотів, а також набір скоб для кріплення другого пропелера. Враховуючи товстий радіатор, невисокий статичний тиск від 92-мм пропелера і менший від стандартної міжреберної відстані, в даному випадку другий вентилятор буде трохи кориснішим, ніж зазвичай.

Noctua NH-U9S

У якості турботи про нового власника Noctua поклала викрутку під стандартний шліц PH2, але невелика висота радіатора разом з розташуванням монтажних гвинтів дозволяють обійтися власними силами. У той же час, з досвіду скажу, що у викруток Noctua справді зла сталюка, допоможе вона не раз.

Noctua NH-U9S

Конструкція, вентилятор

Noctua NH-U9S

Кулер Noctua NH-U9S chromax.black виконаний за звичайною конструкцією односекційної башти. По суті, саме це насамперед і уявляєш, коли чуєш вираз «процесорний кулер».

Noctua NH-U9S

Охолоджувач повністю виконаний у чорному кольорі. Єдине не чорне місце – це основа, покрита нікелем. В іншому до питання “чорноти” Noctua підійшла відповідально, чорні навіть кронштейни та гвинти кріплення.

Noctua NH-U9S

Як зазначалося в інших оглядах продукції Noctua, з якими можна ознайомитися у вступній частині, чорне покриття позначається на ефективності тепловіддачі, але дуже слабко. Noctua вдалося досягти різниці всього в 1/10 градуса відносно «голого» металу. У той же час покриття стійке. Об пил не дряпається (насправді, вже це є успіхом), зі скоб кріплення пропелерів і відповідних частин радіатора не сколюється.

Читайте також:

Є й мінус: покриття мазке, збирає відбитки пальців добре, що погано. На фото кулер чистий тільки тому, що знімки я роблю у рукавичках.

Noctua NH-U9S

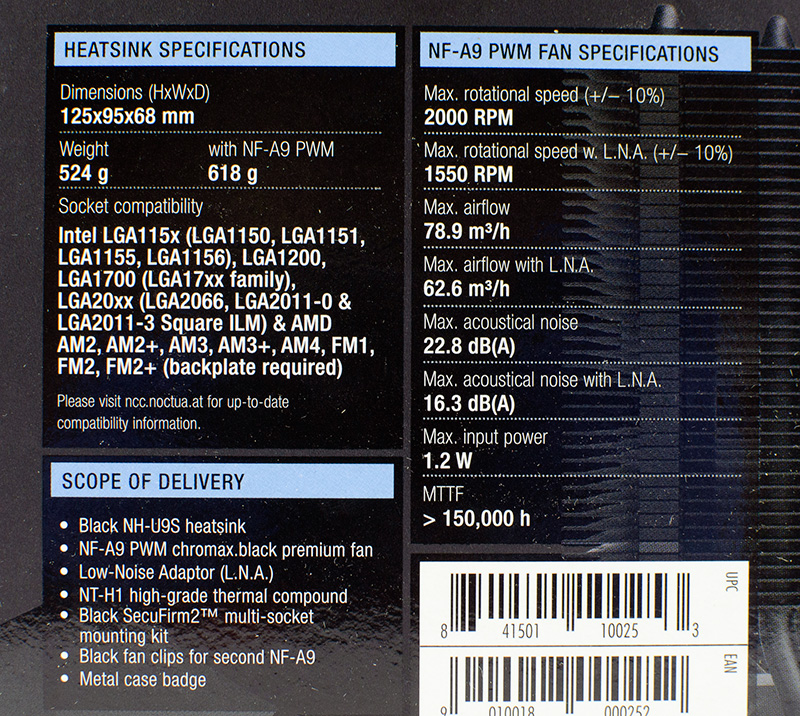

Noctua NH-U9S chromax.black має габарити 95×95×125 мм (Г×Ш×В) і вагу 618 г разом з пропелером та скобами, а без нього глибина скорочується до ~68 мм і вага до 524 г. Більше півкілограма з настільки невеликого радіатора дивують. Знаєте це почуття, коли за відчуттями предмет важить більше, ніж здавалося на вигляд? – Ось це той випадок.

Noctua NH-U9S

Появу цього почуття можна пояснити наявністю аж 5 теплових трубок, що є рекордом у даному форматі, а також щільністю радіаторного стека. Він складається з 43 досить товстих (0,5 мм) ламелей, при тому зі зменшеною до 1,8 мм міжреберною відстанню (зазвичай 2 мм). У результаті з компактного радіатора Noctua «вичавила» близько 5550 см² площі розсіювання, а це чимало.

Вже на цьому етапі можна «вангувати», що ефективність Noctua NH-U9S chromax.black при низьких обертах кульгатиме. Одному вентилятору буде важко продути 68-мм радіаторний стек, причому з мінімальним зазором між ламелями. Власне, стеля в 2000 об/хв у вентилятора дещо натякає, на які режими роботи розрахована ця модель.

Noctua NH-U9S

По одній осі радіатор сильно зміщений назад. Це забезпечує сумісність з модулями пам’яті, що мають високі гребінці.

Noctua NH-U9S

А по іншій осі тіло знаходиться строго над центром – не дивно, адже невелика ширина виключає можливі конфлікти з відеокартою. Тут можна помітити відкриті боки, тобто повітряний потік буде частково розсіюватися в сторони.

Noctua NH-U9S

Розташування теплотрубок в тілі радіатора нарешті не викликає нарікань. Вони розставлені просто ідеально, у тому числі з урахуванням напряму та сили повітряного потоку, та перекритою ротором вентилятора зоною в середині. Також можна побачити, що розставлені вони асиметрично. Ймовірно, для рівномірного прогріву.

Нагадаю, Noctua одна з небагатьох компаній, яка застосовує пайку трубок до ребер. Найчастіше вони просто нанизані, у кращому випадку з термоклеєм.

Noctua NH-U9S

Є класична для Noctua аеродинамічна оптимізація у вигляді скосу до центру і кількох зубців ближче до країв. Отвір у центрі призначений для фіксації кріпильної пластини. А ось навіщо знадобилися отвори посередині з боків я не можу відповісти.

Noctua NH-U9S

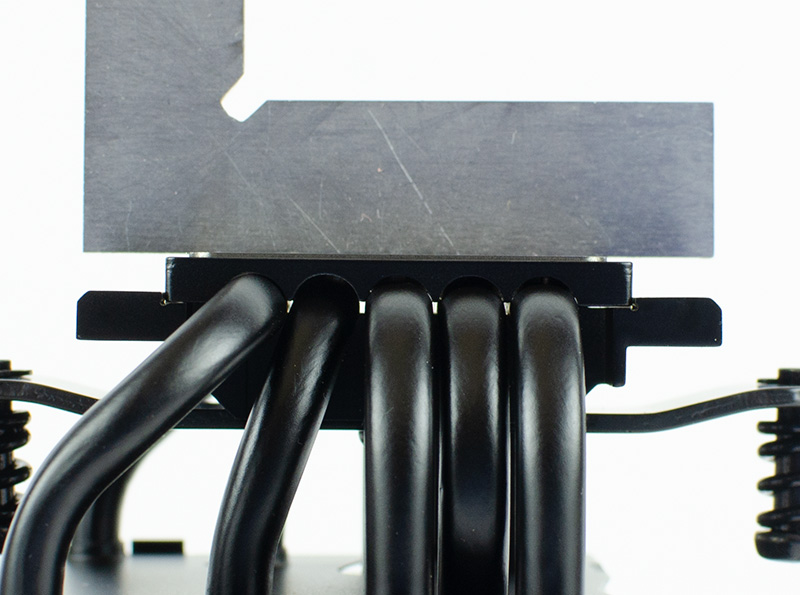

У відповідній частині основи трубки укладені впритул одна до одної, проте підгонка до мідної пластини викликає питання. Щонайменше на 2 мм усередині контакту немає. Некритично, але свій внесок зробить.

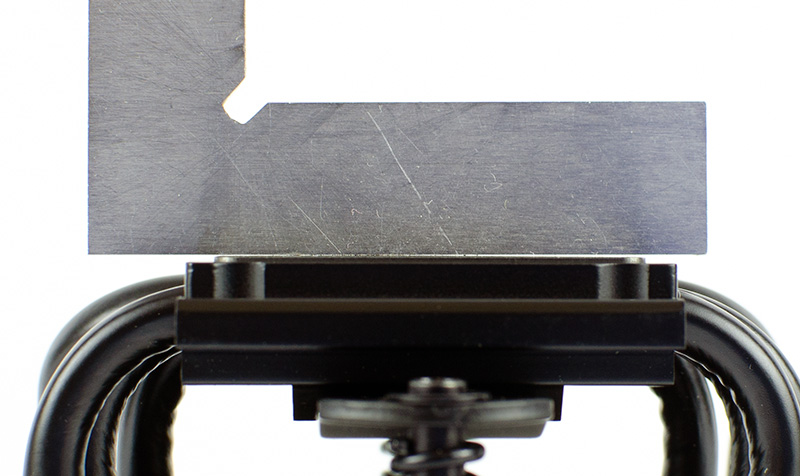

Якість обробки основи Noctua NH-U9S chromax.black загалом хороша, але є до чого прикопатися. Вкотре повторю, що є легенда, мовляв тут все вкрай продумано, і Noctua робить саме так навмисно. А стосується ця легенда невеликого бугра в центрі, і лише по одній осі.

Noctua NH-U9S

…а також особливостей шліфування. Саму поверхню можна назвати дзеркальною, але вона має радіальні канавки, трохи відчутні нігтем. Саме тому відображення гвинта двоїться.

Noctua NH-U9S

Noctua NH-U9S

За продувку радіатора штатно відповідає один пропелер Noctua NF-A9 PWM типорозміру 92 мм. Це вентилятор Noctua попереднього покоління, що виглядає не так круто, як передові 120-мм моделі NF-A12, та й технічно не такий досконалий (все-таки йому 8 років), але він також базується на безсмертному підшипнику SSO2 із заявленим ресурсом 150 тис. годин. Noctua, я знаю, ви читаєте. Який рік дуже чекаємо на нові вентилятори A-серії.

Читайте також:

Noctua NH-U9S

Що стосується характеристик, 7-лопатева крильчатка крутиться в діапазоні 400-2000 об/хв, прокачуючи до 78,9 м³/год з рівнем шуму до 22,8 дБА. За бажанням можна підключити LNA-адаптер. У такому випадку максимальні обороти обмежуються 1550 об/хв, вентилятор прокачує до 62,6 кубів повітря на годину, шум знижується до 16,3 дБА. Хоча в специфікаціях це не заявлено, LNA також трохи знижує мінімальні обороти – ~330.

Noctua NH-U9S

З особливостей виконання користувачеві буде цікава наявність антивібраційних куточків, щільного чорного обплетення кабелю, а також безліч геометричних вишукувань на рамці та крильчатці вентилятора.

Опційно допускається встановлення другого пропелера. Для цього в комплекті є скоби, а додаткові аксесуари, на зразок Y-подібного розгалужувача, йдуть в комплекті з самим вентилятором.

Тестування

Noctua NH-U9S chromax.black сумісний з усіма актуальними та не дуже сокетами AMD та Intel. У тому числі підтримується новий LGA1700 та HEDT-платформа «синього» чипмейкера, але не «червоного». Для серверних процесорів Intel є окремі моделі з приписками DX-4189 та DX-3647 під відповідні сокети, а для AMD EPYC та Threadripper є модифікація TR4-SP3.

Процес встановлення на різні сокети добре проілюстрований у паперовій інструкції та  електронній інструкції. Зазначу, що кріплення зручне, притиск потужний, ніякі металеві елементи плату не шкрябають. У випадку платформ Intel використовується комплектна підсилювальна пластина для тильної сторони плати, у випадку AMD – “рідна” від материнської плати.

На відміну від інших кулеробудівників, Noctua прямо не вказує у ватах, з наскільки потужним процесором кулер може впоратися. Натомість впроваджено класифікацію Noctua Standardised Performance Rating (NSPR) та таблиці сумісності з процесорами (Intel, AMD).

Noctua NH-U9S

NH-U9S chromax.black, як і класична версія, оцінюються у 93 бали – майже найнижчий показник серед кулерів баштової конструкції. Для довідки, модель NH-U12S, класична башта зі 120-мм пропелером, отримала 129 місцевих балів.

Noctua NH-U9S
Натиснути для збільшення

Що стосується сумісних процесорів, то номінально сумісні всі, але аж добре кулер підійде не для всіх. Для старших актуальних моделей AMD заявлено роботу тільки в номінальному режимі, розганяти не можна навіть «на пів шишечки». Однак у випадку Intel, раптово, навіть Core i9-12900KS Special Edition можна розганяти на всю. В об’єктивності можливостей на «синій» платформі, чесно сказати, дуже сумніваюся.

Також цікаво:

У графіки вносилися температура найгарячішого ядра. Під час тестів навколишня температура була 22 градуси.

Noctua NH-U9S

Noctua NH-U9S

Графіки, звісно, виглядають страшнувато. З Core i5-12600K при сильному навантаженні він впорався лише за максимальних обертів. При 1500 об/хв, що практично відповідають режиму з підключеним LNA-адаптером, теж впорався, але ледве-ледь. При менших оборотах вже вмикався тротлінг процесора.

Однак варто розуміти, що для кулера таких габаритів з 92-мм пропелером взагалі подужати такий гарячий процесор – це вже круто. І звичайно LinX вичавлює з процесора всі соки, в іграх та повсякденних задачах температурний режим буде значно кращим.

Також, оскільки крильчатка невелика, рівень шуму відносно невисокий, навіть при максимальних обертах. До 1200 об/хв вентилятор можна вважати умовно безшумним.

Підсумки по Noctua NH-U9S

Ідеологія Noctua полягає у прагненні отримати якнайбільше в рамках заданого формату. Саме тому це одна з небагатьох компаній, яка застосовує технологію пайки ребер до трубок, яка справді думає над аеродинамічною оптимізацією, над добіркою грамотної пари радіатор-вентилятор. Саме тому Noctua NH-U9S chromax.black є майже найкращим кулером у 92-мм форматі для «народних» платформ, і за сумісництвом майже найдорожчим. “Майже” – тому що в асортименті Noctua є ще дещо, про що наступного разу.

Noctua NH-U9S

Цей кулер зроблений досить цікаво. Усвідомлюючи, що фізику не обдуриш, і ефективність охолодження в основному досягається або площею розсіювання радіатора, або кількістю повітря, що прокачується крізь нього, інженери Noctua сіли на обидва стільці. А саме, і радіатор зробили щільнішим, зі зменшеною до 1,8 мм міжреберною відстанню (в результаті близько 5550 см² площа розсіювання – майже рекорд у цьому форматі), і вентилятор, що видає до 2000 оборотів, поставили. І це цілком очікувано спрацювало, за максимальних обертів Noctua NH-U9S chromax.black може потягатися з деякими повнорозмірними моделями під 120-мм пропелер.

Noctua NH-U9S

Мінус такого підходу в тому, що за зниження оборотів ефективність охолодження падає драматично. Вже при 1500 об/хв кулер ледь-ледь «вивозить» Core i5-12600K. З іншого боку, хоч якось подужати такий ненажерливий процесор для 92-мм кулера – це вже одразу перемога.

Що ж у сухому залишку? Якщо ваш корпус/плата допускає встановлення кулера нормальних габаритів – ось його і поставте. Якщо ж плата дуже компактна, формату mini-ITX, і хочеться максимально хороше охолодження, то тут або розглянутий Noctua NH-U9S chromax.black, або нещодавно розглянутий NH-D12L, або NH-D9L. Але врахуйте, що дива не буває, і 92-мм пропелеру важко справлятися з сучасними потужними процесорами.

Де купити

Читайте також:

Ви можете допомогти Україні боротися з російськими окупантами, найкращий спосіб зробити це – пожертвувати кошти Збройним Силам України через Savelife або через офіційну сторінку НБУ.



Огляд Noctua NH-U9S chromax.black: [майже] найкращий кулер у 92-мм форматі

ОЦІНКИ ОГЛЯДУ

Комплект поставки
8
Зовнішній вигляд
9
Продуктивність
7
Сумісність
10
Надійність
10
Ціна
7
Noctua NH-U9S chromax.black є майже найкращим кулером у 92-мм форматі для «народних» платформ, і за сумісництвом майже найдорожчим. "Майже" - тому що в асортименті Noctua є ще дещо, про що наступного разу.
