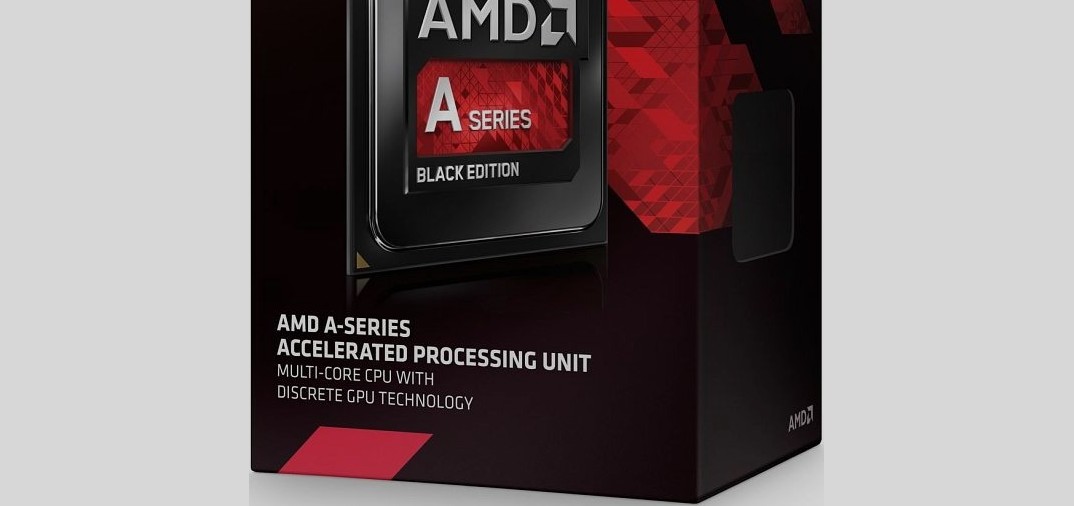

Современный процессор – это больше чем просто вычислительные ядра. В состав AMD A10-7700K помимо четырех вычислительных ядер входит двухканальный контроллер памяти с частотой до 2133 МГц и мощный графический ускоритель с 384 микроядрами. Как все это уживается вместе, читайте в статье.
Редакция благодарит компанию AMD, любезно предоставившую процессор для обзора.
Позиционирование на рынке
Актуальными на данный момент процессорными платформами AMD являются AM1, AM3+ и FM2+. Платформа AM1 включает недорогие и энергоэффективные решения начального уровня для офисных ПК и «домашних кинотеатров». В свою очередь AM3+, хоть и давненько не обновлялась, все еще представляет интерес своими шести- и восьмиядерными процессорами, предлагающимися по «вкусной» цене.
Самой же современной и универсальной является платформа AMD FM2+, которая представлена 28-нм гибридными процессорами Kaveri (двух- и чеырехъядерными) и вскоре должна пополниться обновленными чипами Godavari. Именно к семейству Kaveri принадлежит сегодняшний гость нашей тестовой лаборатории – AMD A10-7700K. Де-факто, это улучшенная версия чипа A8-7600, который мы недавно рекомендовали как лучшую основу для сборки супердешевого игрового ПК за $350, с разблокированным множителем, что делает возможным ручной разгон.
Технические характеристики
| Название модели | AMD A10-7700K |
| Кодовое имя | Kaveri |
| Процессорный разъем | FM2+ |
| Микроархитектура процессора | Steamroller |
| Количество ядер | 4 |
| Базовая тактовая частота | 3400 МГц (34 х 100 МГц) |
| Максимальная тактовая частота в режиме Turbo Core | 3800 МГц (38 х 100 МГц) |
| Разблокированный множитель | Да |
| Объем кеш-памяти L1, L2 и L3 | 2 х 96 кб + 4 х 16 кб / 2 х 2 МБ / Нет |
| Набор команд | MMX+, SSE4.1/SSE4.2, x86-64, AMD-V, AES, AVX, XOP, FMA3, FMA4 |
| Процессорная шина | 5000 МГц |
| Поддерживаемые процессорные технологий | Turbo Core 3.0, PowerNow! |
| Оперативная память | 2 канала DDR3-2133 до 64 ГБ |
| Встроенное графическое ядро | AMD Radeon R7 Graphics |
| Микроархитектура графического ядра | GCN |
| Количество потоковых процессоров | 384 |
| Количество текстурных блоков и модулей растеризации | 24 / 8 |
| Частота графического ядра | 720 МГц |
| Поддерживаемые графические технологии | AMD Dual Graphics, AMD Mantle, AMD TrueAudio, DirectX 11.2, OpenGL 4.3, OpenCL 1.2, Shader Model 5.0 |
| Техпроцесс | 28 нм |
| Максимальная расчетная мощность | 95 Вт |
Особенности строения
AMD A10-7700K – это APU (Accelerated Processing Unit), то есть ускоренный (гибридный) процессор с четырьмя вычислительными ядрами архитектуры Steamroller и графическим ускорителем архитектуры GCN. И Steamroller, и GCN являются новейшими на данный момент разработками компании AMD.
Процессорная часть A10-7700K представлена двумя двухъядерными блоками (именно поэтому у AMD давно не было трехъядерных процессоров) и работает на частоте 3,4 ГГц в обычном режиме и до 3,8 ГГц в режиме авторазгона Turbo Core.
При «Сбалансированном» профиле электропитания ОС Windows в простое частота процессора опускается до 2 ГГц (минимальный множитель равен 20), а при нагрузке повышается до 3,7 ГГц. Пиковая же для Turbo Core частота 3,8 ГГц достигается только если переключиться на «Высокую производительность». Впрочем, не стоит забывать про разблокированный множитель (о чем свидетельствует буква К в название модели) и, как результат, возможность ручного форсирования частоты.
Встроенный контроллер оперативной памяти поддерживает модули с суммарными объемом до 64 ГБ и частотой до 2133 МГц, что особенно полезно для интегрированной графики. Встроенный графический ускоритель A10-7700K представлен Radeon R7 с 384 потоковыми процессорами, 24 текстурными блоками и 8 модулями растеризации.
Производительность интегрированной графики A10-7700K находится примерно по середине между дискретными видеокартами Radeon R7 240 (320 микроядер) и R7 250 DDR3 (384 микроядра). Более того, благодаря технологии AMD Dual Graphics интегрированный графический ускоритель может работать в связке с дискретной видеокартой (поддерживаются только две вышеупомянутые модели), что повышает общую производительность графической подсистемы ПК.
Heterogeneous System Architecture
Еще в 2012 году компании AMD, ARM и ряд других чипмейкеров основали некоммерческую организацию HSA Foundation и представили революционно новую процессорную архитектуру Heterogeneous System Architecture (HSA). Согласно задумке, процессорные ядра, графические микроядра и дополнительные сопроцессоры (DSP) должны работать как единая вычислительная система (параллельные вычисления). Это позволяет не только обрабатывать большие объемы данных быстрее, но и выполнять простые задачи с меньшими затратами электроэнергии.
Само собой, идею HSA должны поддержать не только производители процессоров, но и разработчики программного обеспечения. Пока, к сожалению, лишь немногие не графические приложения способны эффективно использовать мощность интегрированного графического ускорителя AMD для своих нужд. Тем не менее, вектор развития процессорных архитектур уже задан и спорить с тем, что именно за HSA будущее – глупо.
