RN FAQ #6 – відеоперехідники, види і тонкощі при виборі

-

Не так давно (а може і давно, бо час швидко змінюється), мною був підготовлений матеріал про різні провідні формати передачі відео – VGA, DVI і іже з ними. Я розповів про історію та окремі тонкощі кожного формату, але залишив на солодке останню тему в цьому випадку – відеоперехідники. Як вибрати відповідний? Як дізнатися, який потрібен взагалі? Що таке “активний” перехідник або подовжувач? На всі ці питання я спробую відповісти текстом нижче.

hdmi 13

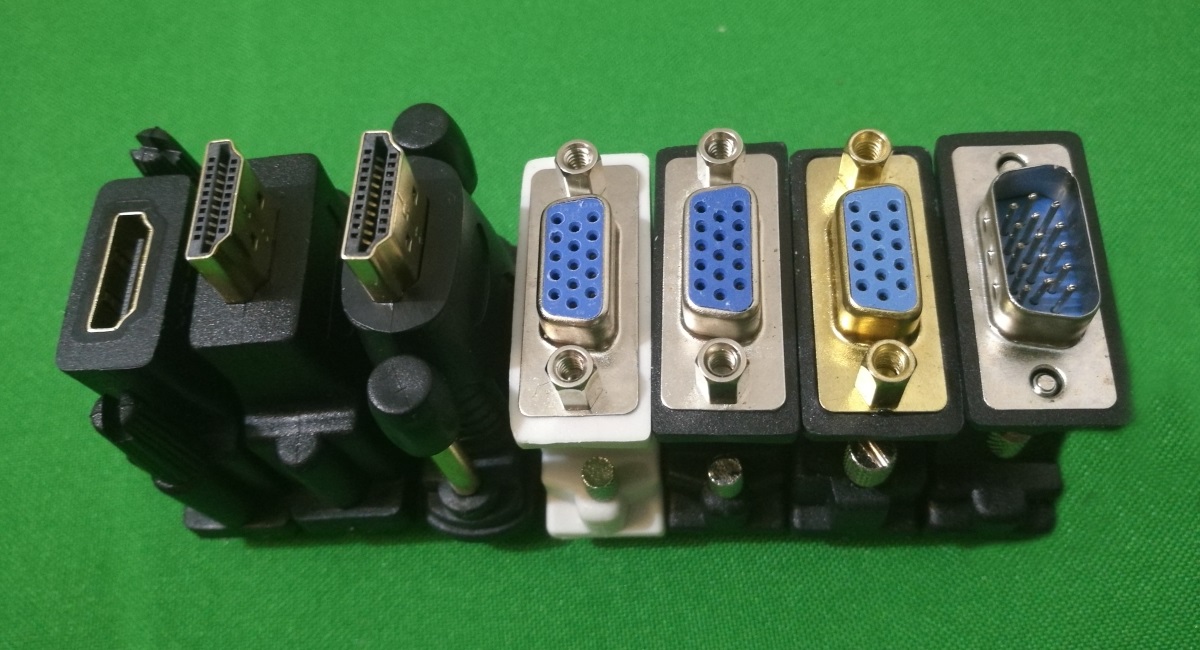

Розібратися в тонкощах всього відеорізноманіття мені знову допомогла компанія EDG GROUP, надавши кабелі та перехідники Cablexpert. Всі екземпляри, наявні на фото, є або на їхньому сайті (посилання тут), або представлені у вигляді аналогів там же.

hdmi 13

Аналогові і цифрові формати

Перше, про що замислюється людина, що чує про різні формати на кшталт HDMI і DVI – чому одні аналогові, а інші цифрові? Чим вони відрізняються, як співвідносяться між собою і які перехідники не дадуть якості картинки загубитися, якщо формати переходять один в одного?

hdmi 13

Все дуже просто – ніяких проблем з переходом немає. Ви можете без докорів сумління і страхів використовувати будь-які перехідники хоч з аналога на цифру, хоч з цифри на аналог. Якщо якість самого перехідника буде достатньою, то і втрат в красі картинки бути не повинно. Втім, не варто очікувати і дива – якщо HDMI дозволяє виводити на монітор, скажімо, 1080р і 60 FPS, а відеокарта має роз’єм виключно VGA, здатний передавати, наприклад, тільки 30 FPS, то перехідник не перетворити 30 в 60 магічним чином – вирівнювання буде за мінімальним показником, і ви отримаєте в результаті 1080р і 30 FPS.

hdmi 13

“Папа” і “мама” в перехідниках

Далі – мама і тато. Ні, стоп, не так – “мама” і “тато”! Папою позначається роз’єм-штекер, на зразок вилки на кінці дроту побутових приладів. Мамою позначається роз’єм-приймач, на кшталт розетки. Для прикладу, звичайний кабель-з’єднувач HDMI вважається має формат “тато-тато”, оскільки обидва кінці грають роль штекерів. Як приклад для “мама-мама” візьмемо ретрансляція кручений пари, або коробочку з двома вхідними роз’ємами RJ45, він же Ethernet, що грає роль подовжувача.

Читайте також: Microsoft Surface побив антирекорд iFixit по ремонтопридатності

Начебто просто і зрозуміло, однак у випадку з перехідниками ці комбінації можуть зіграти такий злий жарт, що не кожна кишеня потягне. Візьмемо, наприклад, перехідник HDMI/DVI. Одне найменування цього товару у недобросовісних продавців може бути одним з чотирьох перехідників:

  • HDMI може бути татом, DVI може бути мамою
  • DVI може бути татом, HDMI може бути мамою
  • HDMI і DVI можуть бути татом
  • HDMI і DVI можуть бути мамою



За цим потрібно стежити і дивитися на фотографії перехідників. Найчастіше зустрічаються перші два варіанти, але я знайшов у себе перехідник з HDMI на DVI-I Single Link, де по обидва боки були роз’єми формату “тато”. Тому я все ще рекомендую стежити за цим пильно і дізнаватися заздалегідь, яка ситуація вимагає перехідника – без цього можна купити начебто потрібний формат, але не здатний допомогти взагалі ніяк. У мене таке було і це сумно.

hdmi 13

Головна проблема з форматом DVI

Далі – біда з DVI. Я дуже серйозно потрапив в халепу, коли намагався підключити до свого старого монітора LG кабель HDMI через перехідник DVI, і замовлений мною з GearBest екземпляр виявився не підходящим – прийшов DVI-I Dual Link, хоча потрібен мені був DVI-D Dual Link. В описі перехідника деталі не уточнювалися, і на фото їх видно не було – штирі опинилися в тіні, і я їх не розгледів.

Мене можна було б звинуватити в необережності, але не забувайте, що відеоперехідники вважаються субпродуктом, і на них не витрачається особливо багато часу в плані опису або фотографування. Треба дякувати Крішні, якщо на сайті є хоча б дві фотографії, одна з яких взагалі показує перехідник поза упаковки! Так що такі речі краще уточнювати заздалегідь – питати у продавців, наприклад. Тому якщо у вас в моніторі не стоїть роз’єм DVI-I Dual Link, що приймає всі інші види DVI без проблем, уточнюйте формат. Це можна зробити на GearBest, і нерідко можна зробити на тому ж B2B (посилання на самому початку).

hdmi 13

Активні і пасивні подовжувачі/перехідники

Тепер – подовжувачі. Активні і пасивні. Що це взагалі означає, і навіщо платити більше? Справа в тому, що деякі кабелі, перехідники і подібні пристрої, на зразок хабів, мають всього один джерело живлення – і його не вистачає. Іноді через те, що кабель довше 5 метрів і опір провідника гасить сигнал, а іноді через те, що перехід йде з одного роз’єму на три-чотири.

Приклад – активний конвертер сигналу HDMI-VGA-тюльпани (на кшталт такого) , що складається з безпосередньо активного перехідника з HDMI на VGA і стандартного перехідника з VGA на тюльпани, які використовуються для підключення до телевізорів. Ось ті ось три різнокольорові штирі на одному дроті, так-так, ось це вони.
hdmi 13

Що стосується активних хабів, то вони називаються такими за нужду в додатковому джерелі живлення ззовні – але це зазвичай супроводжується доп. навантаженням на хаб, якщо від нього, скажімо, заряджаються смартфони в кількості більше одного. Всього один USB-вхід в комп’ютер такого провернути не дозволить, а хаби підключаються саме до одного.

Читайте також: презентація нових пристроїв Acer – сезон Back to School 2017

І наостанок – маленька порада щодо роз’єму DVI. Якщо ви будете змушені брати собі монітор або відеокарту з таким… одним з таких стандартів, я рекомендую випрошувати виключно DVI-I Dual Link, тому що він приймає в себе всі інші варіанти стандарту – всі чотири.

hdmi 13

На цьому FAQ підійшов до кінця. Посилання я надав… а інші матеріали в цьому стилі знаходяться тут:
