Або як я навчився не боятися DC-DC модулів і полюбив мультиметр
Якщо ви читаєте цю статтю, значить ви вже пройшли один з трьох шляхів:
- Вже спалили щось дороге і тепер гуглите «чому моя ESP димить»
- Стоїте в Ali з відкритим калькулятором і думаєте «а який саме мені треба?»
- Передбачливо вирішили спершу почитати, а потім підпалювати (розумний вибір!)
Усі ми колись були там. І всі ми дізналися головне правило електроніки:
дим – це душа компонента, і якщо він вийшов назовні, повернути його вже не вдасться.
Для тих, хто любить подробиці: У мене є великий розбір з тестами 9 популярних модулів,
порівняльними таблицями та осцилограмами. Якщо хочете занурнутись глибше – повний гід по DC-DC модулям тут.
Там є все: від ККД до типових косяків виробників.
ЗМІСТ СТАТТІ:
DC-DC за 60 секунд (без страшної математики)
Buck (знижувальник)

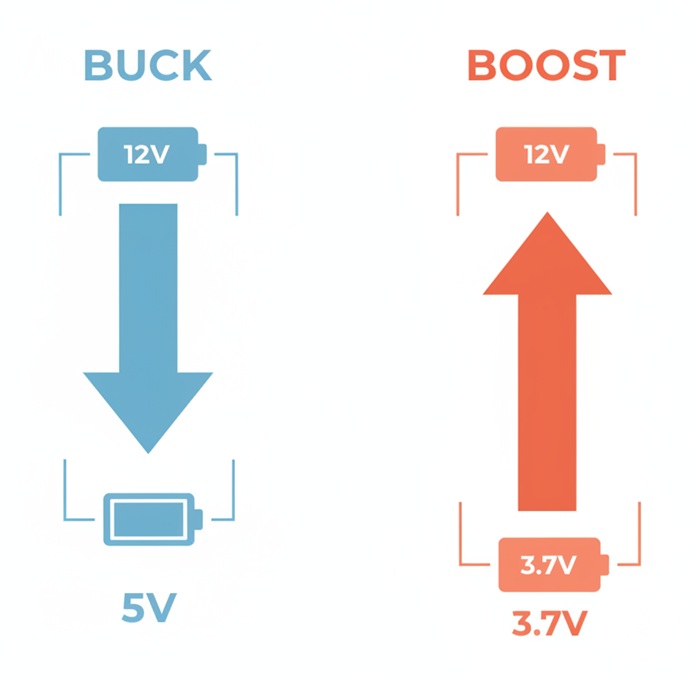

Це як зливати воду з великої бочки в маленьку – перетворює «забагато вольт» на «в сам раз».
Маєте 12 В від автомобіля, а треба 5 В для Arduino? Buck впорається.
Реальність: 7-40 В → 1.25-35 В (але завжди тільки вниз!)
Boost (підвищувач)
Магія, яка робить з однієї батарейки АА (1.5 В) аж 12 вольт. Фізики ненавидять його за цей один простий трюк!
(Насправді люблять, бо це звичайна індуктивність, але звучить круто.)
Реальність: 2-24 В → 5-28 В (але завжди тільки вгору, і струм падає при підвищенні)
⚠️ Правило, яке збереже ваші гроші: Buck не підвищує, boost не знижує.
Це як двері в метро – або «вхід», або «вихід». Спроба увійти через «вихід» закінчується
зіткненням з натовпом (або спаленим модулем).
Сповідь електронщика: як я спалив ESP на 200 гривень за 0.3 секунди
Була зима 2022-го. Я мав блискучу ідею: зробити метеостанцію для балкону. ESP32, датчики,
boost-модуль MT3608 від 18650 батареї. Все було чудово на папері.
Але я вирішив «швидко перевірити» живлення. Підкрутив модуль, подумав «о, 5 вольт на око», і БАЦ – підключив ESP. Проблема була в тому, що «на око» виявилось 12.4 В.
ESP32 видав останній Wi-Fi beacon, моргнув синім світлодіодом і пішов у кремнієву Валгаллу.
Урок, який коштував 200 грн: ЗАВЖДИ мультиметром перевіряти. ЗАВЖДИ.
Навіть якщо ви «просто на секунду». Особливо якщо «просто на секунду».

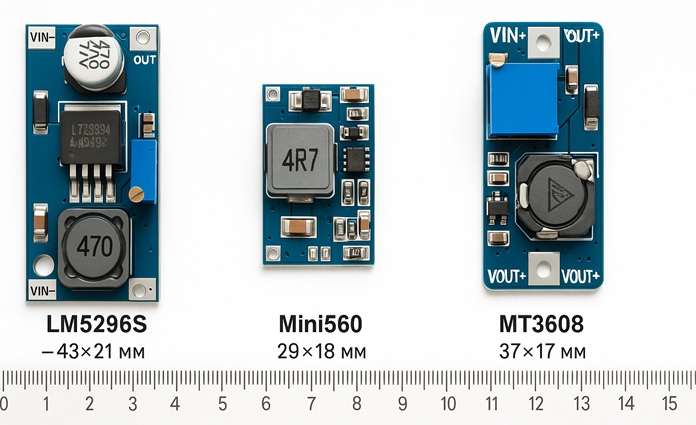

Трійця модулів, які закриють 90% ваших потреб
Вибір DC-DC модуля схожий на вибір жінки/чоловіка: краще один перевірений варіант, ніж десять сумнівних експериментів.
LM2596S – «Швейцарський ніж» buck-перетворювачів
Що вміє: Знижує 4.5-40 В → 1.25-37 В, до 3А
Ціна: 30-50 грн (~$1.2)
Це той модуль, який має бути в кожного, хто серйозніше за «помигати світлодіодом».
Регулювання підстроювачем означає, що один модуль може дати вам 3.3 В для ESP, 5 В для Arduino,
9 В для якогось старого сенсора чи навіть 12 В для реле.
✅ Коли брати:
- Вам треба різні напруги (один модуль – всі варіанти)
- Живите від 12 В (авто, блок живлення, акумулятор)
- Потрібна гнучкість у майбутньому
- Є місце (модуль не мікроскопічний, 43×21×14 мм)
❌ Пастки:
- Гріється при великій різниці напруг (12→3.3 В при 2А = радіатор must have)
- Підстроювач можна випадково крутнути (я так робив, ESP не оцінили)
- Дешеві клони мають гірший ККД і можуть брехати по струму
Лайфхак: Після налаштування напруги, капни на підстроювач краплю лаку для нігтів
(у сестри/дівчини попросіть). Тепер він точно не зіб’ється від вібрацій!
Mini560 (HM) – коли простота = надійність
Що вміє: 4.75-23 В → фіксовані 3.3/5/9/12 В, до 3А
Ціна: 40-55 грн (~$1,2)
«Поставив і забув» – це про Mini560. Нема підстроювачів, нема спокуси «трохи покрутити»,
нема шансу збити налаштування. Купуєте версію на 5 В – отримуєте стабільні 5 В. Все. Красота.
✅ Коли брати:
- Вам треба ОДНА конкретна напруга (5 В для Arduino – топ вибір)
- Проект в авто (12 В від прикурювача)
- Мало місця (17×11×4 мм – мініатюра!)
- Не хочете ніяких налаштувань
Мій кейс: Використав Mini560 у автомобільному логері поїздок.
Два роки працює без жодних проблем. 12 В з прикурювача → 5 В для ESP8266.
Жодного разу не думав про живлення. Ось що таке «зробив і забув».
MT3608 – магія boost для портативних проєктів
Що вміє: 2-24 В → 5-28 В, до 2А (теоретично)
Ціна: 20-35 грн (~$0.8)
Єдиний boost у нашій трійці. Якщо у вас батарейний проект – це ваш друг.
Одна 18650 батарея (3.7 В) може живити ESP з Wi-Fi, якщо правильно налаштувати deep sleep.
✅ Коли брати:
- Батарейні/акумуляторні проєкти (18650, Li-Po, AA)
- DIY powerbank для Arduino
- Портативні метеостанції, датчики
- Треба підняти 3.3/3.7 В → 5/9/12 В
❌ Підводні камені:
- Чим вище піднімаєш напругу, тим менше струму на виході (закон збереження енергії не обманеш)
- Дуже чутливий до опору проводів – тільки короткі й товсті!
- При 3.7→12 В не чекайте 2А – максимум 0.5-0.7А реально
- Дешеві версії можуть не запускатись нижче 2.5 В
⚡ Важливо! MT3608 + ESP8266/32 = додай конденсатор 470 мкФ на виході.
Інакше при включенні Wi-Fi модуль перезавантажується від просідання напруги.
Питайте мене, звідки я знаю (спойлер: методом спроб і помилок).
Швидке порівняння «на пальцях»
| Модуль | Тип | Коли вибрати | Для кого |
|---|---|---|---|
| LM2596S | Buck, регул. | Є 12-24 В, треба різні напруги | Універсали |
| Mini560 | Buck, фікс. | Авто, одна напруга, компакт | Мінімалісти |
| MT3608 | Boost, регул. | Батареї, треба підняти напругу | Портативщики |
Топ-5 способів зіпсувати собі настрій (і ESP)
1. «Buck підніме мені 5 → 12 В, правда ж?»
Ні. Buck – це знижувальник. Він фізично не може підняти напругу.
Це як просити ліфт піднятись на нижній поверх. Для підвищення треба boost або buck-boost.
2. Дроти як спагеті (довгі й тонкі)
Метр тонкого дроту від модуля до ESP = гарантоване просідання напруги при навантаженні.
ESP намагається увімкнути Wi-Fi, напруга падає з 5.0 до 4.2 В, ESP перезавантажується.
Ви гуглите «ESP постійно reset». Рішення: короткі (до 10 см) і товсті (від 0.5 мм²) дроти.
3. «Конденсатори – це для нердів»
О ні, мій друже. Це для тих, хто хоче стабільної роботи. ESP при старті Wi-Fi може просити 400-500 мА
за мілісекунди. DC-DC модуль не встигає відреагувати → напруга просідає → reset.
Конденсатор 220-470 мкФ біля ESP = ваша страховка.
4. Налаштування «на око» без мультиметра
Класика жанру. «Схоже на 5 В» виявляється 7.2 В. ESP йде в нокаут. Мультиметр за 100 грн
коштує ДЕШЕВШЕ, ніж нова ESP32. Завжди перевіряйте напругу ДО підключення навантаження.
5. «2А в описі = 2А в реальності»
Китайські продавці – оптимісти. Якщо написано 3А, реально буде 1.5-2А. Якщо boost каже
«2А на виході», то це при мінімальному підвищенні напруги. При 3.7→12 В чекайте 0.5-0.7А максимум.
Завжди закладайте запас 30-50%.
️ Практичні поради від бувалого
Завжди додавайте захист
Конденсатори на вході та виході (100-220 мкФ мінімум), особливо якщо дроти довші за 5 см.
Для особливо критичних проектів – супресор 5.1 В (наприклад, SMBJ5.0A) паралельно ESP.
Це ваш страховий поліс.
Тестуйте під навантаженням
Налаштували 5.00 В без навантаження? Чудово. Тепер підключіть лампочку/резистор на 500 мА і перевірте знову. Напруга просіла до 4.7 В? Значить треба менше різниця вхід-вихід,
або потужніший модуль, або радіатор.
Документуйте налаштування
Сфоткайте мультиметр з налаштованою напругою. Підпишіть маркером на модулі «5.0V OUT».
Через місяць ви забудете, що там налаштовано, і знову перевірятимете (або не перевірите – тоді згадаєте мій попередній ESP з диму).
Купуйте з запасом
Модуль коштує $1. Купіть 3-5 штук відразу. Один спалите при налаштуванні (це норма),
один буде запасним, решта – для інших проектів. Доставка з Китаю часто коштує дорожче за сам модуль.
Швидкі відповіді на питання з форумів
❓ ESP32 постійно перезавантажується при включенні Wi-Fi
Діагноз: Просідання напруги при пусковому струмі Wi-Fi.
Лікування: Конденсатор 470 мкФ Low ESR біля ESP, коротші товсті дроти,
перевірте чи модуль справді видає 5 В під навантаженням (а не 4.5 В).
❓ Модуль сильно гріється, це нормально?
Теплий (до 50-60°C): нормально при великій різниці напруг.
Гарячий (неможливо торкнутись): зменшіть струм або різницю напруг, додайте радіатор.
Запах/дим: вітаємо, у вас новий брелок!
❓ Чи можна паралелити модулі для більшого струму?
Теоретично – так, практично – складно і небезпечно. Модулі мають трохи різні вихідні напруги,
один працюватиме більше. Краще купіть один потужніший модуль (XL4015 на 5А, наприклад).
❓ Buck чи boost для проєкту на батарейках АА?
Залежить від кількості. 3xAA = 4.5 В → buck до 3.3 В. 2xAA = 3.0 В → boost до 5 В.
Але краще одна 18650 (3.7 В) + boost – довше працює і дешевше в довгостроковій перспективі.
Шукаєте конкретний модуль?
Тепер, коли ви розумієте різницю між buck і boost, можете легше орієнтуватись у виборі.
У каталозі зібрані модулі з детальними характеристиками – можна порівняти і підібрати під свій проєкт.
Підсумовуємо
DC-DC модулі – це не ракетобудування, але й не «підключив і працює». Вони вимагають розуміння базових речей:
- Buck знижує, boost підвищує – не плутайте
- Мультиметр – ваш кращий друг, а не опція
- Конденсатори та короткі дроти = стабільність
- Китайські характеристики × 0.7 = реальність
- Тестування без навантаження ≠ реальна робота
Дотримуйтесь цих простих правил – і ваші проєкти працюватимуть роками без проблем.
А дим залишиться лише для шашликів.
