Вітаю! Ви щойно отримали ключі від своєї новенької квартири, і попереду – хвилюючий, але складний період ремонту. Серед безлічі рішень – від кольору шпалер до вибору плитки – є одна річ, яку точно не можна “зробити потім” або “виправити легко”. Це електрика. Правильно спроектована електромережа – це не просто зручність, це безпека вашої родини на наступні десятиліття.

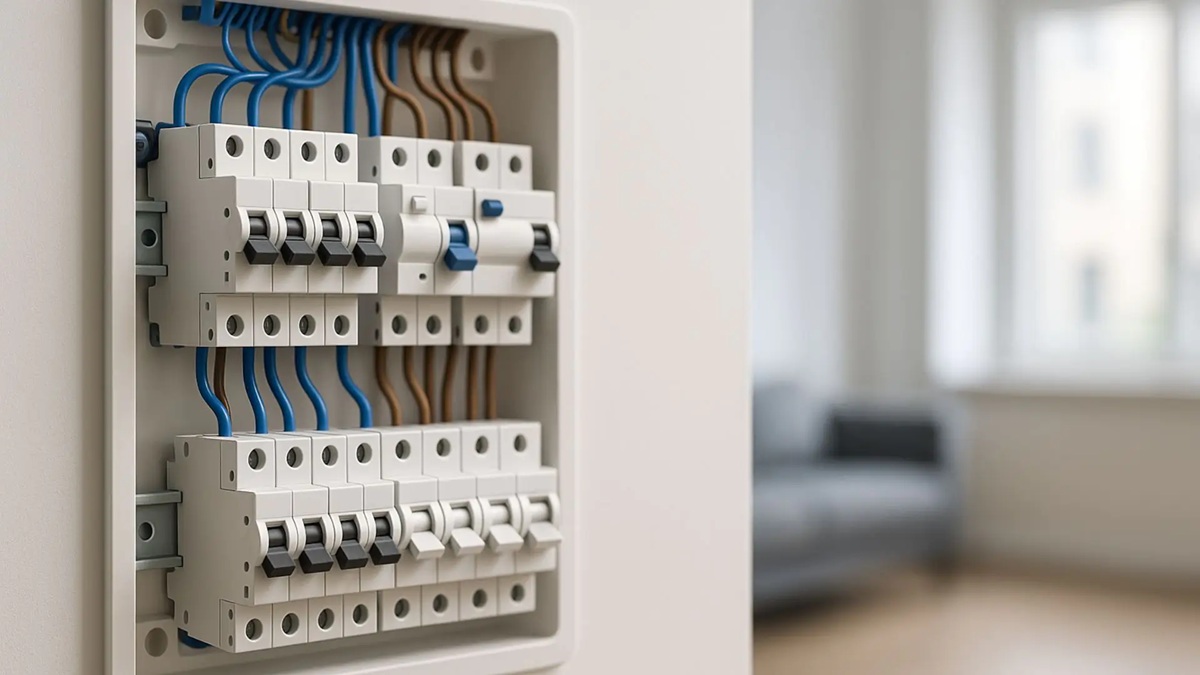

Серце вашої домашньої електромережі – це автоматичний вимикач, який захищає від перевантажень та коротких замикань. Але як зрозуміти, скільки їх потрібно, якого номіналу, і чому для ванної кімнати потрібен особливий підхід? Давайте розберемося разом, тим більше що з 2025-2026 років в Україні діють нові, більш суворі норми безпеки, які роблять наші домівки значно захищенішими.
ЗМІСТ СТАТТІ:
Що зазвичай пропонує забудовник?
Буде чесно: більшість забудовників встановлюють у новобудовах або мінімальний базовий захист або звагалі нічого. Стандартний набір – це ввідний автомат на 32-40А і буквально 2-3 групи: одна на освітлення, одна-два на розетки. Для квартири зразка 1990-х років, де була одна телевізійна точка і холодильник, цього було б достатньо.
Але сьогодні? У сучасній квартирі одночасно можуть працювати пральна машина, бойлер, кондиціонер, посудомийна машина, електроплита, кілька комп’ютерів, телевізорів і десятки дрібних приладів. Результат мінімальної комплектації – постійно “вибиває” автомат при увімкненні пральної машини, якщо хтось паралельно сушить волосся. Чи не знайомо? Тому модернізація електрощитка в новобудові – це не примха, а необхідність.
Нові правила 2025-2026: що змінилося і чому це важливо
Українська нормативна база активно оновлюється, і ці зміни безпосередньо торкаються вашої безпеки. З 1 січня 2026 року набуває чинності новий ДБН В.2.5-23:2025 “Проєктування електроустановок житлових будинків”, який вносить революційні зміни.
Ключові новини:
- Обов’язкові пристрої виявлення дугового пробою (ПВДП)
- Офіційна напруга 230В замість 220В (з 1 липня 2025)
- Обов’язковий диференційний автомат для вологого приміщення
- Класифікація житла за рівнями електрифікації (15-140 кВт)
Розраховуємо навантаження: скільки “їсть” ваша квартира?
Перш ніж купувати автомати, потрібно зрозуміти, яке навантаження буде у вашій квартирі. Візьмемо типову 2-кімнатну квартиру площею 60 м² і порахуємо:
| Прилад | Потужність (Вт) |
|---|---|
| Холодильник | 150-300 |
| Пральна машина | 2000-2500 |
| Електроплита | 5000-7000 |
| Бойлер | 2000-3000 |
| Кондиціонер | 1000-2000 |
| Чайник | 1500-2000 |
| Освітлення | 300-500 |
| Дрібна техніка | 1000-1500 |
Загальна потужність: близько 14-15 кВт. Але з урахуванням коефіцієнтів попиту (0,7) та одночасності (0,8) отримуємо реальне навантаження:
Pрозр = 14,85 кВт × 0,7 × 0,8 = 8,3 кВт ≈ 36А
Ввідний автомат на 40А буде достатнім
Вибираємо автомати для різних приміщень
Освітлення: просто, але важливо
Для освітлення використовують кабель перерізом 1,5 мм² і автомат на 10А типу B або C. При напрузі 230В автомат на 10А витримує навантаження до 2,3 кВт – цього достатньо для 15-20 світлодіодних світильників.
Розетки у звичайних кімнатах
Кабель 2,5 мм² з автоматом 16А типу C. Це дає до 3,5 кВт одночасно: пилосос + праска + зарядки для гаджетів без проблем.
Кухня: особлива зона
- Електроплита: кабель 6 мм², автомат 32А типу C
- Духовка окремо: кабель 4 мм², автомат 25А типу C
- Розетки на стільниці: кабель 2,5 мм², диференційний автомат 16А/30мА типу A
Ванна кімната: максимум захисту
Ванна – найнебезпечніше місце. Вода + електрика = смертельна комбінація без правильного захисту.
⚠️ Обов’язково:
- Диференційний автомат 16А/30мА типу A
- Система зрівнювання потенціалів
- Клас захисту IPX4 для обладнання
Типові помилки при виборі автоматів
❌ Помилка №1: Вибір за потужністю приладу, а не за проводом
Автомат захищає ПРОВІД, а не прилад. Завеликий номінал = пожежа.
❌ Помилка №2: “Чим більший номінал, тим краще”
Провід згорить раніше, ніж спрацює завеликий автомат.
❌ Помилка №3: Економія на УЗО у ванній
УЗО на 30мА рятує життя. Це не те, на чому економлять.
Оптимальна схема електрощитка для 2-кімнатної квартири
Рекомендована конфігурація (8-10 груп):
- Ввідний автомат 40А типу C
- Вступне УЗО 40А/100мА типу A (протипожежний)
- Освітлення – 10А типу B
- Розетки спальня – 16А типу C
- Розетки вітальня – 16А типу C
- Розетки кухня – диференційний 16А/30мА типу A
- Електроплита – 32А типу C
- Духовка – 25А типу C
- Ванна (розетки + бойлер) – диференційний 16А/30мА типу A
- Пральна машина окремо – диференційний 16А/10мА типу A
Бюджет: на чому можна заощадити, а на чому ні
НЕ ЕКОНОМИТИ:
- Диференційні автомати для ванної
- Якість ввідного автомата
- Переріз проводів
- Брендові автомати
✅ МОЖНА ОПТИМІЗУВАТИ:
- УЗО + автомат замість диференціалів
- Об’єднати освітлення в 1-2 групи
- Середній ціновий сегмент
- Зовнішній щиток замість вбудованого
Орієнтовна вартість: 8000-12000 грн за комплектуючі + 3000-5000 грн робота електрика.
Обслуговування щитка
Регулярний графік:
- Щомісяця: тест кнопки “ТЕСТ” на всіх УЗО
- Щороку: перевірка затягування контактів
- Кожні 6 місяців: очищення від пилу
Чек-лист готовності новобудови
- ✓ Розрахували загальну потужність з коефіцієнтами
- ✓ Розділили на 8-10 груп для 2-кімнатної
- ✓ Підібрали автомати за проводами (1,5мм²→10А, 2,5мм²→16А)
- ✓ Передбачили диференційні автомати для ванної та кухні
- ✓ Забезпечили селективність (40А→16А→10А)
- ✓ Заклали систему зрівнювання потенціалів у ванній
- ✓ Обрали УЗО типу A для сучасної техніки
- ✓ Знайшли кваліфікованого електрика з допуском
- ✓ Передбачили резерв 4-6 модулів у щитку
- ✓ Запланували бюджет 11000-20000 грн (комплектація + робота)
Правильно спроектована та змонтована електрика – це не витрата, а інвестиція у ваш спокій на наступні 20-30 років. Ви не будете боятися одночасно увімкнути кілька приладів, не отримаєте раптових ударів струмом у ванній, а при проблемі на одній лінії решта квартири продовжить працювати.
У мережі магазинів LEROY MERLIN
Ви знайдете весь асортимент необхідних компонентів – від автоматів та УЗО до кабелів, щитків та монтажних матеріалів. Досвідчені консультанти допоможуть підібрати обладнання під вашу конкретну схему.
Корисні нормативні документи:
- ДБН В.2.5-23:2025 “Проєктування електроустановок житлових будинків”
- ПУЕ-2017 “Правила улаштування електроустановок”
- ДСТУ Б В.2.5-82:2016 “Електробезпека в будівлях і спорудах”
- ДСТУ EN 50160:2023 “Характеристики напруги електропостачання”
- ДСТУ EN 60898-1:2019 – вимоги до автоматичних вимикачів
FI автомати(дефірінціальние) не сильно дороже простих и в германии по нормам стоят на всех розетках включая и вводной на всю квартиру. Их функція защита от удара током человека. Простие автомати защищают проводку. И для них хорошо би померіть ток короткого замикания он должен бить мінімум в 5 раз больше номинального = для 16А автомата В єто 80А , еслі провода длінние і получается меньше берите не 2,5 а 4 кв.мм. еслі для пліти автомат 32А С, то для С класса (он более “терпеливий”) ток отключения от короткого замикания уже 15 кратний, т.е. вам нужно иметь в месте подключения вашей плити более чем 480А ток короткого замикания. Играет роль длина проводов и качество соединений. Прибори для измерения шлейфа дорогие :( так что берите профі для проверкі.
Важно: нагрузка на розетки долговременная должна бить не больше 10А -прімерно 2,4 кW. Полную нагрузку 3,5 kW розеткі держат 20минут потом 20минут отдиха -так их расчитивалі изготовітелі по нормам.
Важно:виключатели света расчітани на 10А и с розеткамі (на 16А) ім нужен автомат на 10А. Поєтому свет отдельно, розеткі отдельно.
Щиро дякую за такий детальний і професійний коментар! Це дуже цінне доповнення до статті, яке розкриває важливі технічні нюанси. Повністю згоден з вашими зауваженнями.
Ще раз велике спасибі! Ваші доповнення роблять матеріал ще кориснішим для читачів.
