TP4056: як китайська мікросхема перевернула світ Li-ion

Мікросхема за 14 грн, що живить половину гаджетів людства: несподівана історія TP4056

Погляньте навколо. Бездротові навушники, power bank, портативна колонка, електронна сигарета, smart-годинник… Що спільного між ними всіма?

Усередині кожного з високою ймовірністю працює одна й та сама крихітна мікросхема. Вона коштує копійки, виробляється мільйонами та відповідає за безпечну зарядку літій-іонних акумуляторів.

Це TP4056 – мікросхема, про яку ви могли не чути, але яка стоїть за масовістю портативної електроніки. Її історія – це історія того, як просте й дешеве рішення відкриває двері для мільйонів проєктів. І, чесно кажучи, це одна з найцікавіших tech-історій останніх двадцяти років.

Коли зарядка Li-ion була привілеєм (2000-2008)

Уявіть собі початок 2000-х. Літій-іонні акумулятори тільки входять у масову електроніку, Nokia 3310 ще царює на ринку, а iPod тільки-тільки з’явився. Якщо ви – радіоаматор чи студент-електронщик – і хочете зібрати щось портативне на Li-ion батареї, у вас є два варіанти. Обидва – так собі.

Варіант перший: купити фірмовий зарядний контролер від Linear Technology або Texas Instruments. Ціна питання – десять-п’ятнадцять доларів за одну мікросхему. Для порівняння: весь ваш проект, можливо, коштує стільки ж. А ще потрібно купити купу додаткових компонентів, розібратися в термодинаміці, алгоритмах CC/CV (постійний струм/постійна напруга), і молитися, щоб нічого не спалити.

Варіант другий: зібрати “щось своє” на дискретних компонентах. Тобто взяти транзистори, резистори, компаратори, операційні підсилювачі, намалювати схему на серветці… і сподіватися, що ваша батарея не вибухне вночі. Спойлер: літій-іонні акумулятори вибагливі. Перезарядите до 4.3V замість 4.2V – роздується. Розрядите нижче 2.5V – вмирає назавжди. Заряджаєте занадто великим струмом – нагрівається та може спалахнути.

Один мій знайомий електронщик того часу казав: “Ми або робили проекти на старих добрих NiMH батареях, які можна заряджати чим завгодно, або йшли працювати в компанію, де є бюджет на нормальні чіпи”.

Базові рішення, звісно, існували. Linear Technology випускала LTC4054 та LTC4056 – чудові лінійні зарядники з усіма потрібними функціями. Але це був світ корпоративних інженерів з великими бюджетами. Для хобістів – занадто дорого, занадто складно, занадто все.

Китайське диво: Nanjing Top Power виходить на сцену (2008-2010)

А тепер уявіть, що десь у Нанкіні, Китай, сидить собсобі компанія Nanjing Top Power ASIC Corp., заснована в 2003 році. Вони займаються розробкою PMIC (Power Management IC – мікросхеми для керування живленням). І десь у 2008-2010 роках вони випускають на ринок щось, що назвали TP4056.

Що це таке? Повноцінний лінійний зарядний контролер для одного літій-іонного елемента. У компактному корпусі. З мінімумом зовнішніх деталей. За функціоналом – майже копія того, що робила Linear Technology. Але ось ціна… ціна була в десятки разів нижчою.

Тут є цікава деталь. Погляньте на назви: LTC4054, LTC4056… і раптом TP4056. Співзвучно, чи не так? Інженерна спільнота відразу підняла брови: “А це випадково не клон?”. Але знаєте що? Ніхто особливо не копав глибше. Бо коли щось працює, коштує копійки і вирішує твою проблему – філософські питання про інтелектуальну власність відходять на другий план.

TP4056 робив все, що потрібно:

• Фіксована напруга 4.2V з точністю ±1.5%
• Автоматичне завершення зарядки, коли струм падає до 10% від максимального
• Термоконтроль (якщо чіп перегрівається – сам зменшує струм)
• Попередня зарядка малим струмом для “мертвих” батарей
• Індикація станів через світлодіоди
• І все це БЕЗ зовнішнього шунтового резистора та блокувального діода

Для свого часу це було магією. Магією за копійки.

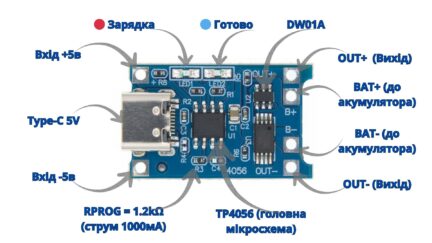

Фото типового модуля TP4056

2012: Коли все вибухнуло (у хорошому сенсі)

2012 рік. Пам’ятаю цей період добре – саме тоді на форумах типу BudgetLightForum та CandlePowerForums почався справжній бум. Люди ділилися фотографіями маленьких синіх платок, які приїхали з AliExpress.

Уявіть: ви замовляєте пакунок з десятьма модулями за п’ять доларів. П’ять. Доларів. За десять повноцінних зарядних пристроїв для літій-іонних батарей, кожен з яких раніше коштував би як половина вашого бюджету на весь проект.

Реальна цитата з огляду 2012 року: “This charger is a very small module for DIY people… any module with the TP4056 will have identical performance.” Тобто – не важливо, де купував, все працює однаково. Стандартизація на максимумі.

І почалося. DIY power bank став проектом вихідного дня. Взяв пару елементів 18650 з розібраного ноутбучного акумулятора, модуль TP4056, корпус від старої мильниці, USB-розетку з китайського пролому – і ось тобі портативна зарядка для телефону. Працює? Працює. Безпечно? Якщо руки з правильного місця – то так.

Arduino-форуми того часу – це окрема пісня. Купа тем:

• “Чи можна заряджати під навантаженням?”
• “Скільки модулів можна паралелити?”
• “Який резистор RPROG поставити для моєї батарейки?”
• “Допоможіть, чому гріється?”

Це була народна енциклопедія знань, яка формувалася в реальному часі. Кожен, хто спалив свій перший модуль (а таких було чимало), ділився досвідом. І завдяки цьому наступне покоління makers вже знало, як не наступати на ті самі граблі.

Що всередині: магія в восьми ніжках

Добре, а тепер трохи технічних деталей. Обіцяю – буде цікаво.

TP4056 – це 8-виводний чіп розміром приблизно 5×4 міліметри. Всередині – ціла лабораторія:

Алгоритм CC/CV – той самий, що використовує ваш iPhone, Tesla та будь-який інший пристрій з літій-іонною батареєю. Спочатку постійний струм (швидко заливаємо енергію), потім постійна напруга (акуратно доводимо до 100%). Класика жанру.

Вбудований силовий транзистор – це означає, що вам не потрібен зовнішній діод для захисту від зворотного струму. Все вже всередині. Розробники Linear Technology, напевно, схвально кивають.

Опорна система на 4.2V – прецизійна, з точністю ±1.5%. Для літій-іонного елемента це ідеально. Трохи менше 4.2V – недозарядили. Трохи більше – небезпечно. TP4056 тримає цю межу як швейцарський годинник.

Термоконтроль – якщо кристал нагрівається до ~145°C (що може статися, якщо ви заряджаєте сильно розряджену батарею великим струмом від 5V), чіп сам зменшує струм. Автоматично. Без вашої участі. Це рятує і чіп, і вашу батарею, і, можливо, ваш будинок.

Що цей маленький чіп замінює в схемі:

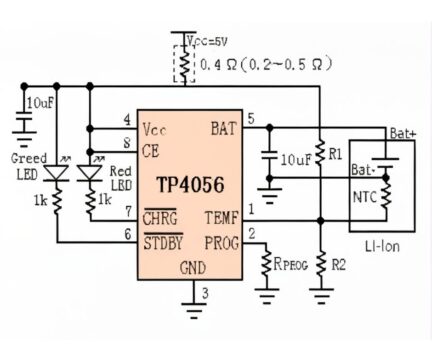

Схема типового модуля TP4056

Де він живе: розтин реальності

А тепер найцікавіше – давайте подивимося, де саме ховається наш герой.

Power bank’и (особливо бюджетні) – якщо розкрутите дешевий павербанк з Rozetka за 150 грн, там майже гарантовано побачите окрему платку на TP4056. Вона заряджає батарею, а окремий підвищувальний перетворювач видає 5V на USB-порт.

Бездротові навушники – так, навіть ті китайські TWS за 300 грн. Батарейка крихітна, заряджається від кейса, а в кейсі – наш старий друг TP4056.

Портативні колонки, кишенькові ліхтарі, одноразові вейпи – список можна продовжувати. У дешевому сегменті це стандарт де-факто.

DIY-проекти на Arduino/ESP32 – тут взагалі окрема релігія. Модуль TP4056 з micro-USB або Type-C – це найпростіший спосіб додати автономність до вашого проекту. Підключив батарею, підключив плату – працює.

Темна сторона: коли дешево = небезпечно

Та стоп. Не все так райдужно. Давайте про проблеми.

Модулі без захисту – частина дешевих платок продається взагалі без DW01A та MOSFET. Просто голий TP4056. Такі підходять хіба що для зарядки батарей з вбудованим захистом. Інакше – російська рулетка.

USB Type-C без мізків – бачите модуль з роз’ємом Type-C? Чудово! Але… перевірте, чи є на платі два резистори на 5.1 кОм на лініях CC1 та CC2. Якщо немає – цей модуль просто не буде заряджатися від нормального USB-C адаптера. Виробник просто замінив micro-USB на Type-C, забувши про специфікацію.

Зарядка під навантаженням – це класична пастка. Підключили до TP4056 і батарею, і своє навантаження (наприклад, ESP32). Вмикаєте USB – і очікуєте, що все працюватиме. Ну… технічно працюватиме. Але модуль не розуміє, скільки струму йде в батарею, а скільки – у навантаження. Результат: неправильне завершення зарядки, перегрів, швидше старіння батареї.

Для правильної “зарядки під навантаженням” потрібна додаткова схема (power path), яка розділяє потоки. Або використовуйте спеціалізовані чіпи типу MCP73871 або BQ24195, які вміють це з коробки.

Перегрів – це нормально для лінійного зарядника. Якщо батарея розряджена до 3V, а на вході 5V, на чіпі падає 2V. При струмі 1A це 2 вати тепла. TP4056 розміром з нігтя. Фізика безжальна – він гріється. Рішення: менший струм (2 кОм замість 1.2 кОм) або радіаторна площадка під чіп.

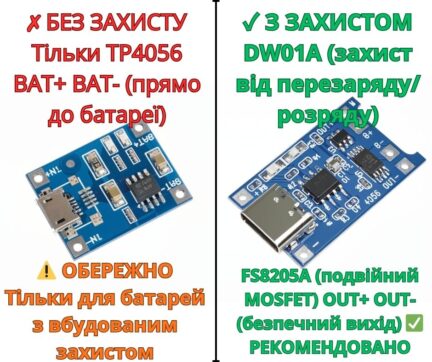

Порівняння двох модулів

Скільки це коштує і чому так дешево?

Сьогодні сам чіп TP4056 у великих постачальників коштує від дев’яти центів за штуку (при опті). Модулі в роздріб – від 10 до 30 грн, залежно від наявності захисту та якості виконання.

Для порівняння: сучасні багатофункціональні зарядники з power path від Texas Instruments або Analog Devices коштують кілька доларів тільки за чіп. А тут – готова плата з роз’ємом за ціну кави.

Чому так дешево? По-перше, це Китай. Виробничі потужності відпрацьовані до досконалості. По-друге, архітектура лінійного зарядника проста – це не складний імпульсний перетворювач. По-третє, масовість. Коли виробляєш мільйони штук – ціна падає до мінімуму.

І знаєте що? Це добре. Демократизація технологій – це завжди добре. Тепер будь-який студент може додати Li-ion зарядку до свого проекту, не беручи кредит.

Конкуренти та майбутнє

Чи буде TP4056 назавжди? Напевно, ні. Технології йдуть вперед.

MCP73831 (Microchip) – теж лінійний зарядник, але до 500 мА. Компактніший, але менш гнучкий у налаштуваннях.

BQ2419x (Texas Instruments) – “важка артилерія” з I²C-керуванням, power path, підтримкою швидкої зарядки. Для смартфонів та серйозних девайсів.

TP5100 (той самий TOPPOWER) – вже імпульсний зарядник на 1S/2S із струмами до 2А. Для тих, кому лінійник неефективний.

Тренди очевидні: швидка зарядка (QC, USB PD), багатобанкові батареї (2S, 3S для дронів та електротранспорту), імпульсні схеми з ККД >90%.

Але знаєте що? Для величезної кількості простих однобаночних пристроїв TP4056 залишиться “робочою конячкою”. Бо в реальному житті простота, передбачуваність та ціна часто важать більше, ніж “швидка зарядка за 30 хвилин”.

Ваш ліхтарик не потребує Quick Charge. Вашому DIY-датчику температури байдуже до USB PD. Їм потрібно щось просте, надійне і дешеве. І TP4056 – це воно.

Висновок: герої не завжди носять плащі

TP4056 – це не просто мікросхема. Це символ того, як технологія може бути простою, дешевою і надійною одночасно.

Вона зробила зарядку Li-ion доступною кожному – від студента-першокурсника до малого бізнесу. Дозволила мільйонам людей по всьому світу збирати портативні пристрої без страху спалити батарею або будинок. Вона показала, що не обов’язково платити десятки доларів за фірмовий чіп, щоб отримати надійне рішення.

Мільйони makers. Мільярди пристроїв. Один маленький чіп розміром з нігтя, який тихо робить свою роботу десятиліттями.

І поки ви читаєте ці рядки, десь у світі хтось підключає черговий акумулятор до крихітної синьої плати з двома світлодіодами. І навіть не здогадується, що всередині працює скромний герой епохи портативної електроніки – TP4056, мікросхема за 14 гривень, яка змінила світ.
