Przemysł chemiczny, petrochemiczny i wydobywczy stawia przed projektantami oświetlenia wymagania, które wykraczają daleko poza standardowe specyfikacje. W miejscach, gdzie mieszanina powietrza z gazami palnymi lub pyłami może doprowadzić do wybuchu, dobór niewłaściwego źródła światła stanowi zagrożenie dla życia pracowników i ciągłości produkcji, dlatego certyfikacje ATEX i odpowiednie klasy szczelności IP to fundament bezpiecznego projektu oświetleniowego.
TREŚĆ ARTYKUŁU:

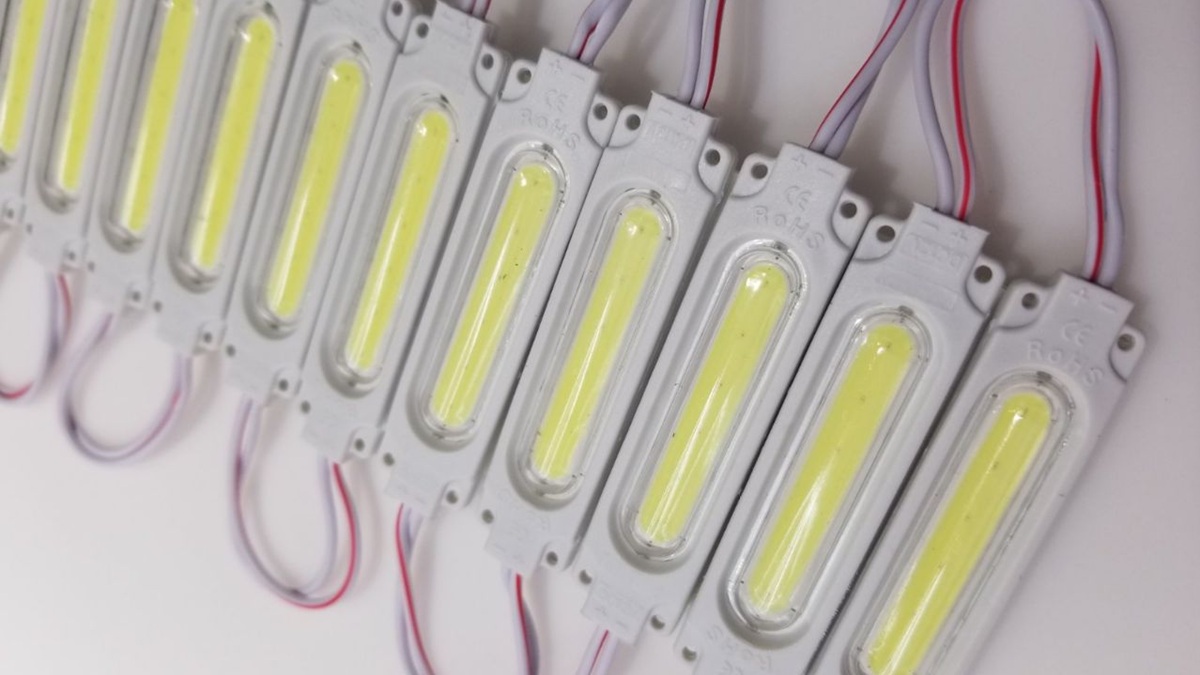

Czym różni się standardowy moduł LED od modułu LED ATEX?
Standardowy moduł LED projektuje się z myślą o efektywności energetycznej i żywotności. W przypadku zastosowań ATEX wymagania są znacznie szersze – gotowa oprawa nie może stać się źródłem zapłonu w atmosferze wybuchowej. Warto podkreślić, że certyfikacji ATEX podlega zazwyczaj kompletne urządzenie, a więc moduł jest komponentem, którego parametry – wraz z obudową, zasilaniem i systemem odprowadzania ciepła – decydują o klasyfikacji końcowego produktu.
Dyrektywa 2014/34/EU oraz norma IEC 60079 definiują strefy zagrożenia wybuchem: Zone 0, 1 i 2 dla gazów oraz Zone 20, 21 i 22 dla pyłów. Im niższy numer strefy, tym większe ryzyko wystąpienia atmosfery wybuchowej. Oprawa musi być przypisana do konkretnej grupy gazowej (IIA, IIB lub IIC) oraz klasy temperaturowej (od T1 do T6).
Producenci tacy jak Niviss projektują moduły LED z myślą o implementacji w oprawach spełniających wymogi ATEX lub dostarczają kompletne rozwiązania modułowe w certyfikowanych obudowach.
Kiedy stosuje się moduł LED Ex?

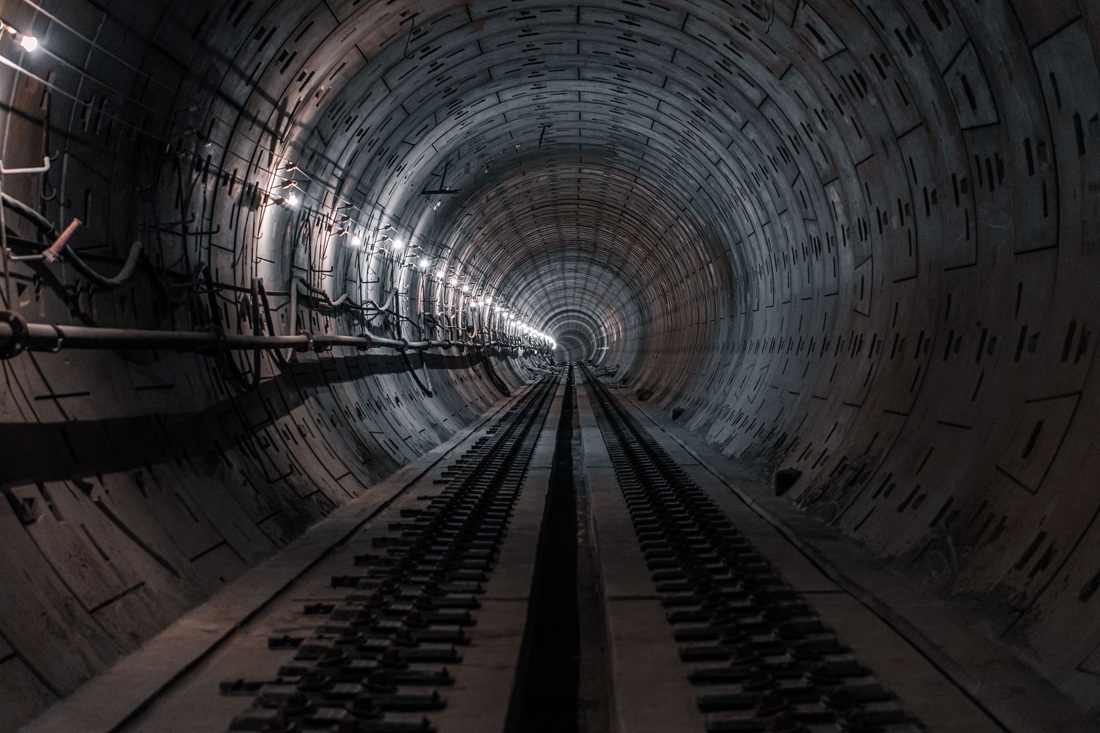

Kopalnie, lakiernie, rafinerie i zakłady chemiczne łączy wspólny mianownik: obecność substancji, które w połączeniu z powietrzem tworzą mieszaniny wybuchowe. Oprawy z modułami LED Ex wykorzystują specjalne typy ochrony, aby wyeliminować ryzyko zapłonu.
Najczęściej stosowane typy ochrony to:
- Ex d (ognioszczelna) – obudowa oprawy wytrzymuje wewnętrzny wybuch i nie dopuszcza do przeniesienia płomienia na zewnątrz,
- Ex e (zwiększone bezpieczeństwo) – konstrukcja minimalizuje ryzyko powstania iskier i nadmiernego nagrzewania; wymaga rygorystycznych testów odstępów izolacyjnych,
- Ex m (hermetyzacja) – moduł LED zalewa się żywicą, co eliminuje kontakt z atmosferą wybuchową; to najczęstsza metoda ochrony stosowana bezpośrednio przy modułach LED.
Oznaczenie na tabliczce znamionowej, np. „Ex db IIC T4 Gb”, informuje projektanta o typie ochrony, grupie gazowej, klasie temperaturowej i poziomie ochrony urządzenia (EPL).
Co daje moduł LED IP w praktyce przemysłowej?
Stopień ochrony IP (Ingress Protection) określa odporność urządzenia na wnikanie ciał stałych i wody. Pierwsza cyfra (0–6) odnosi się do pyłu, druga (0–9K) do wilgoci. Także tutaj obowiązuje zasada: to obudowa oprawy zapewnia szczelność, nie sam moduł LED. W środowiskach przemysłowych najczęściej spotyka się oprawy z klasą szczelności IP65, IP66, IP67 i IP68.
Oprawa IP65 chroni przed strumieniami wody z dowolnego kierunku, ale nie nadaje się do zanurzenia. Oprawa wodoszczelna o klasie IP67 wytrzymuje krótkotrwałe zanurzenie na głębokość jednego metra przez 30 minut. W przypadku IP68 sytuacja wygląda inaczej – norma nie definiuje sztywnych ram czasowych ani głębokości. Warunki testu (np. zanurzenie na 3 metry przez 24 godziny) ustala się indywidualnie między producentem a użytkownikiem. Z kolei IP69K oznacza odporność na mycie wysokociśnieniowe gorącą wodą (80°C, ciśnienie do 100 barów), co ma znaczenie w przemyśle spożywczym.
Warto pamiętać, że IP68 i IP69K testują odmienne warunki: pierwszy stopień dotyczy ciśnienia statycznego, drugi – dynamicznego strumienia.
Odporność na pył, gazy i wilgoć jako fundament bezpieczeństwa
W strefach zagrożenia wybuchem zarządzanie termiczne ma podwójne znaczenie: wpływa zarówno na żywotność modułu (parametr L80B10), jak i na bezpieczeństwo – przekroczenie dopuszczalnej temperatury powierzchni może doprowadzić do zapłonu. W środowiskach korozyjnych obudowy ze stali nierdzewnej 316 lub mosiądzu morskiego zapewniają wieloletnią trwałość.
Tak złożone wymagania rzadko spełniają produkty katalogowe. Firma Niviss specjalizuje się w modułach LED projektowanych pod konkretne zastosowania. Jej zespół chętnie pomoże Ci w doborze rozwiązań do Twojego projektu.
FAQ
Kiedy wymagana jest oprawa z modułem LED ATEX zamiast standardowej?
Zawsze, gdy instalacja znajduje się w strefie zagrożenia wybuchem (Zone 0–2 dla gazów, Zone 20–22 dla pyłów) zgodnie z klasyfikacją określoną w dokumentacji zakładu.
Czy oprawa IP67 nadaje się do mycia ciśnieniowego?
Nie. IP67 chroni przed krótkotrwałym zanurzeniem, ale nie przed dynamicznym strumieniem wody. Do mycia wysokociśnieniowego wymagany jest stopień IP69K.
Jak sprawdzić, czy oprawa z modułem LED Ex pasuje do mojej aplikacji?
Należy porównać oznaczenie na tabliczce znamionowej z klasyfikacją strefy w dokumentacji obiektu. W strefach Zone 0 i Zone 1 wymagany jest dodatkowo Certyfikat Badania Typu UE wydany przez jednostkę notyfikowaną, np. PTB lub polski GIG.
