Zgodnie z planem, będę kontynuował opisywanie procesu budowy balkonowego systemu zasilania energią słoneczną. Ta sekcja skupia się na fazie praktycznej – wdrażaniu systemu EcoFlow Stream. Zawiera przegląd aplikacji mobilnej EcoFlow, z naciskiem na początkowe kroki konfiguracji wymagane do działania, a także opis podstawowych funkcji sterowania dostępnych w interfejsie. Ponadto podsumowano praktyczne obserwacje z równoległej pracy wielu modułów Stream.
Poniżej znajduje się planowana struktura cotygodniowych artykułów (linki do opublikowanych części będą dodawane z czasem):
- Część 1: Wybór sprzętu. Uzasadnienie wyboru platformy EcoFlow Stream. Przegląd sposobu działania systemu.
- Część 2: Modelowanie i wdrażanie początkowej konfiguracji systemu. Wprowadzenie do aplikacji EcoFlow. Skalowanie pojemności i wydajności systemu. (Ten artykuł)
- Część 3: Wybór i instalacja paneli słonecznych w miejskim mieszkaniu, w tym integracja systemu. Panele elastyczne i sztywne: porównanie wydajności.
- Część 4: Analiza i monitorowanie systemu. Konfiguracja oprogramowania w celu poprawy efektywności energetycznej. Automatyzacja i praktyczne wzorce użytkowania w aplikacji EcoFlow.
TREŚĆ ARTYKUŁU:
Konfiguracja systemu EcoFlow Stream: Krok po kroku z praktycznymi wskazówkami
Kryteria wyboru platformy zostały omówione w pierwszym artykule, więc ta sekcja koncentruje się na początkowej fazie wdrażania. Proces ten rozpoczął się od nabycia pierwszego modułu EcoFlow Stream Pro, rozpakowania go i umieszczenia na balkonie w pobliżu gniazdka elektrycznego. Na tym etapie główny kabel zasilający nie był jeszcze podłączony. W tym czasie występowały okresowe przerwy w dostawie prądu z powodu uszkodzenia infrastruktury energetycznej. Jako rozwiązanie tymczasowe zastosowano przenośny składany panel słoneczny o mocy 200 W – wcześniej testowany z elektrownią. Został on umieszczony na balkonie i podłączony do jednego z kontrolerów wejściowych modułu Stream. Pozwoliło to modułowi rozpocząć ładowanie z niską, ale stabilną prędkością, zapewniając punkt wyjścia dla działania systemu.
Instalacja i uruchomienie aplikacji mobilnej EcoFlow
Uwaga: Zaleca się ukończenie wstępnej konfiguracji aplikacji mobilnej i rejestracji konta (jeśli nie jest jeszcze dostępne) przed włączeniem systemu. Gdy urządzenie EcoFlow Stream jest podłączone do aktywnego gniazda zasilania, uruchamia się automatycznie. Dlatego zaleca się szybkie połączenie za pośrednictwem aplikacji mobilnej w celu wykonania wstępnych kroków konfiguracji. W szczególności ustawienia domyślne mogą pozwalać falownikowi na dostarczanie do 800 W mocy do sieci domowej. W niektórych przypadkach może to przekraczać zamierzone warunki pracy domowego obwodu elektrycznego. Z tego powodu zaleca się dostosowanie limitów mocy wyjściowej podczas początkowej fazy konfiguracji.
Pierwszym krokiem jest zainstalowanie aplikacji mobilnej EcoFlow na smartfonie:
Android:
.iOS:
Uruchom aplikację i zarejestruj konto.

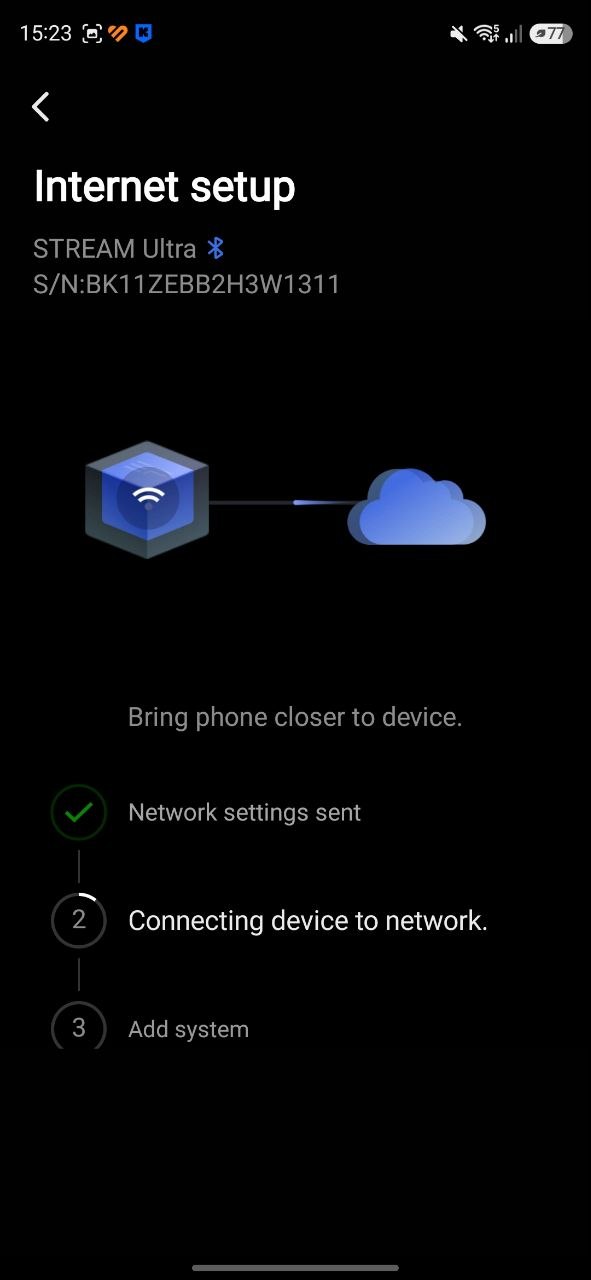

Podłączanie EcoFlow Stream do Wi-Fi i wstępna konfiguracja przestrzeni roboczej

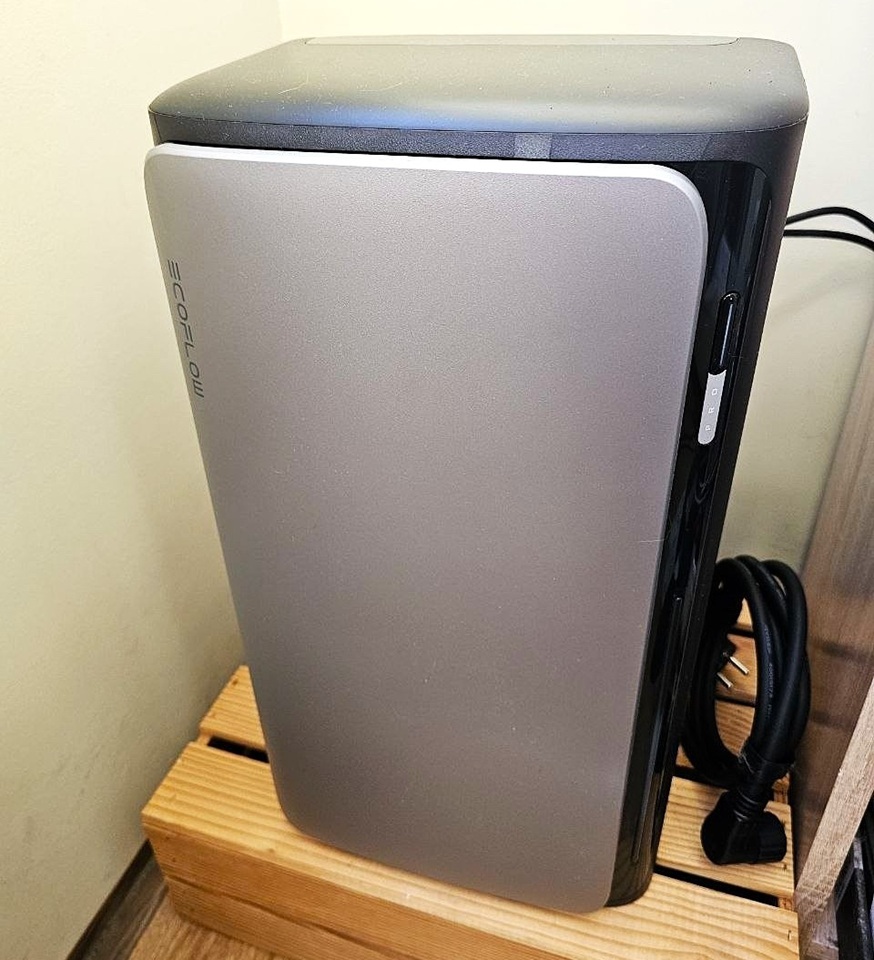

Następnie włącz zasilanie modułu Stream. W niektórych przypadkach aplikacja automatycznie wyświetli monit informujący o wykryciu pobliskiego urządzenia. Jeśli tak się nie stanie, użyj przycisku „+” w prawym górnym rogu interfejsu i wybierz opcję „Dodaj urządzenie”. Aplikacja rozpocznie skanowanie w poszukiwaniu dostępnych urządzeń przez Bluetooth. W normalnych warunkach moduł Stream powinien pojawić się na liście. Jeśli tak się nie stanie – na przykład, jeśli urządzenie było wcześniej połączone z innym kontem – zresetuj moduł IoT. Można to zrobić, naciskając przycisk zasilania pięć razy w krótkich odstępach czasu. Wskaźnik stanu powinien zacząć szybko migać, wskazując, że urządzenie weszło w tryb parowania. Następnie powtórz wyszukiwanie urządzenia i kontynuuj dodawanie modułu po jego wykryciu.

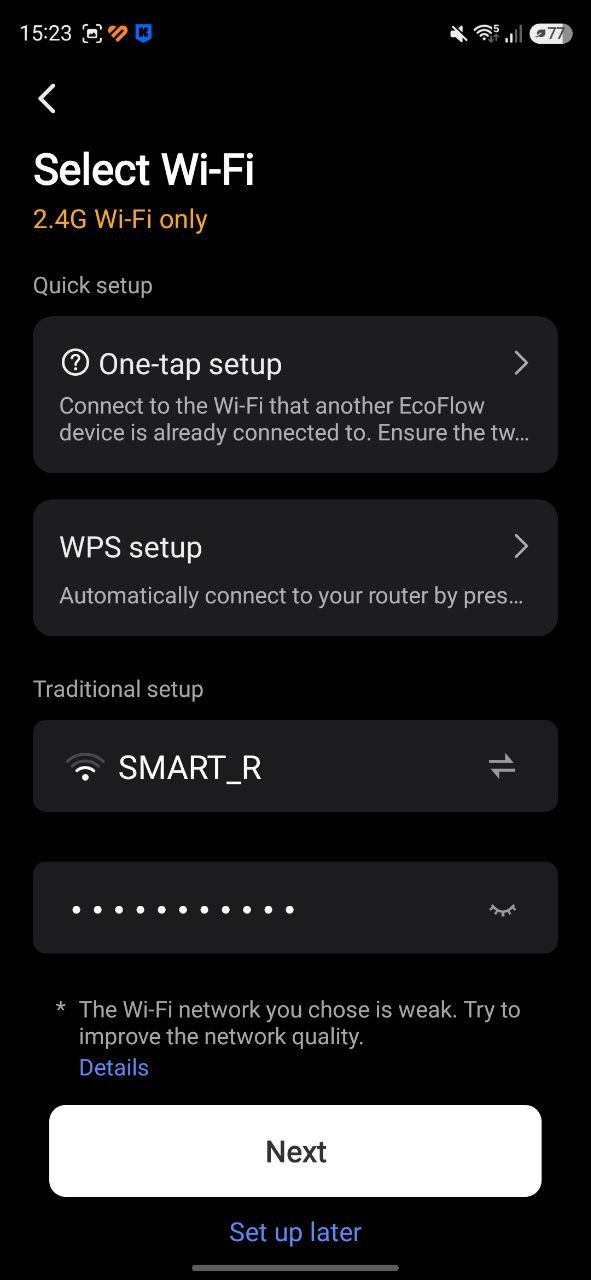

Na tym etapie moduł musi być podłączony do sieci Wi-Fi. Wybierz dostępną sieć lub ręcznie wprowadź dane uwierzytelniające dla ukrytego SSID. Kluczowym wymogiem jest korzystanie z sieci 2,4 GHz. W nowszych routerach Wi-Fi 6 lub Wi-Fi 7 pasma częstotliwości (2,4, 5 i 6 GHz) są często łączone pod jednym identyfikatorem SSID. W takich przypadkach zaleca się rozdzielenie ich na odrębne sieci. Choć urządzenie EcoFlow Stream może pozornie łączyć się z połączoną siecią o wyższej częstotliwości, taka konfiguracja może prowadzić do niestabilnego działania, w tym okresowych rozłączeń z obszarem roboczym systemu, usługami w chmurze i aplikacją mobilną.
Aby uzyskać stabilną wydajność, zalecana jest dedykowana sieć 2,4 GHz. Nie jest to specyficzne dla urządzeń EcoFlow; wiele systemów IoT – w tym inteligentne wtyczki, kamery, czujniki, stacje zasilania, liczniki, przekaźniki i urządzenia oświetleniowe – albo nie obsługuje nowoczesnych konfiguracji połączonych pasm, albo wykazuje zmniejszoną niezawodność po podłączeniu do nich.
Jeśli rekonfiguracja głównego routera nie jest pożądana, alternatywą jest wdrożenie dodatkowego urządzenia (np. starszego routera lub repeatera 2,4 GHz) w celu zapewnienia oddzielnego segmentu sieci dla urządzeń IoT.

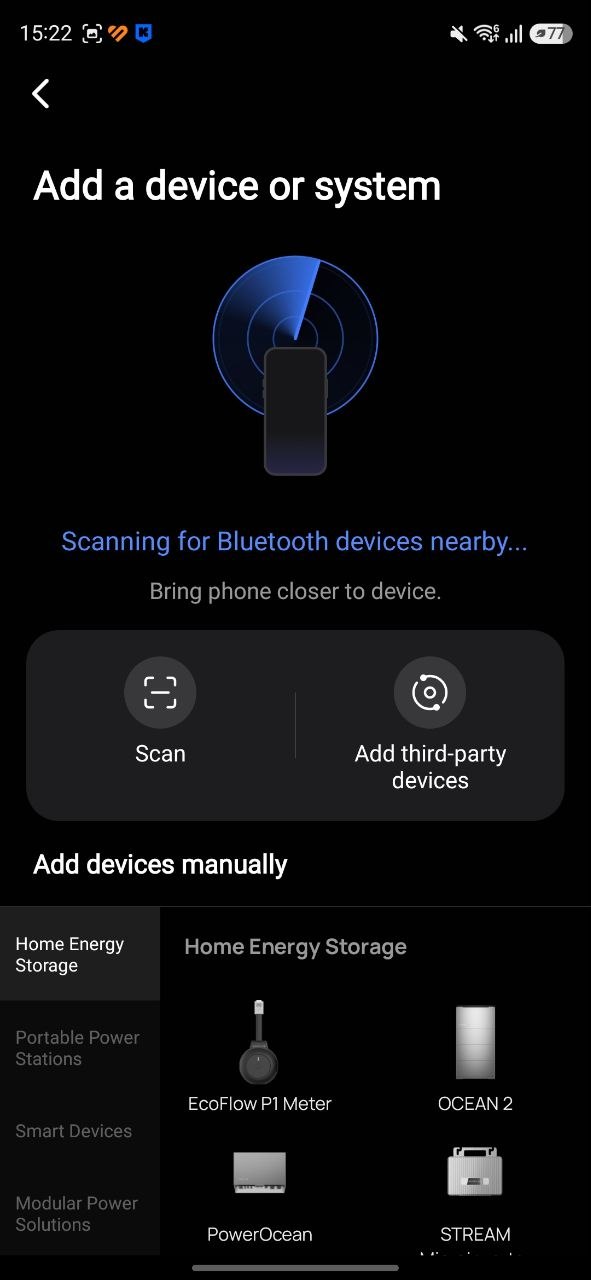

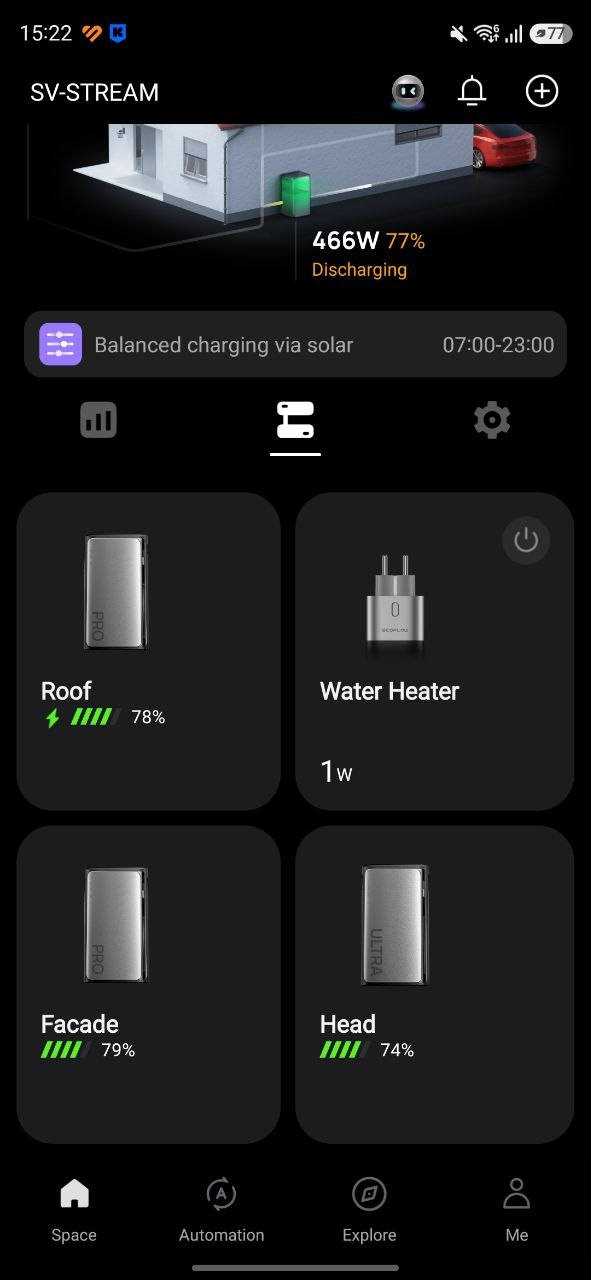

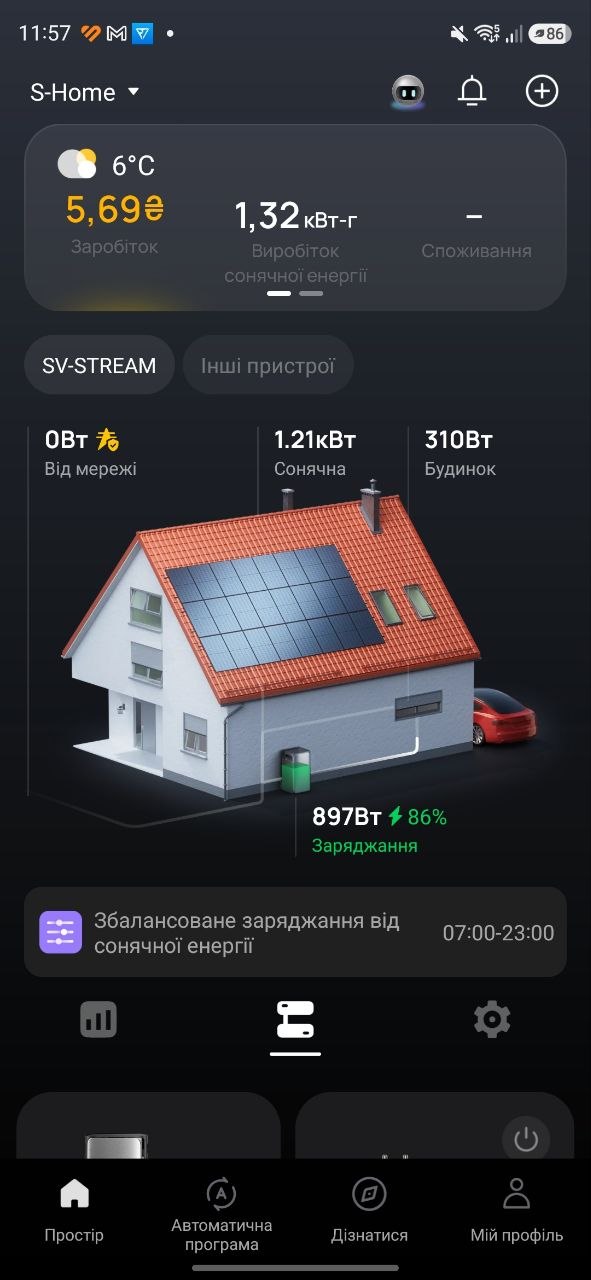

Po podłączeniu EcoFlow Stream do sieci, aplikacja wyświetli monit o dodanie go do istniejącego obszaru roboczego lub utworzenie nowego, jeśli nie zostało to zrobione wcześniej. Kluczowym krokiem jest tutaj przyznanie aplikacji dostępu do usług lokalizacyjnych i określenie prawidłowej lokalizacji dla obszaru roboczego. Ma to wpływ na normalne działanie urządzenia i jest szczególnie ważne w przypadku tworzenia procedur automatyzacji zależnych od lokalnych warunków pogodowych.
Należy również pamiętać, że wszystkie urządzenia dodane do tej samej przestrzeni roboczej powinny być podłączone do tej samej sieci Wi-Fi. Ponadto wcześniejsze wersje systemu wymagały, aby wszystkie urządzenia EcoFlow Stream w jednym obszarze roboczym były fizycznie podłączone do tej samej fazy elektrycznej w celu zapewnienia prawidłowej interakcji. Ostatnie aktualizacje oprogramowania wskazują, że moduły Stream mogą teraz komunikować się i koordynować nawet po podłączeniu do różnych faz. Funkcjonalność ta nie została tutaj niezależnie zweryfikowana, ale warto ją odnotować jako potencjalnie istotną.

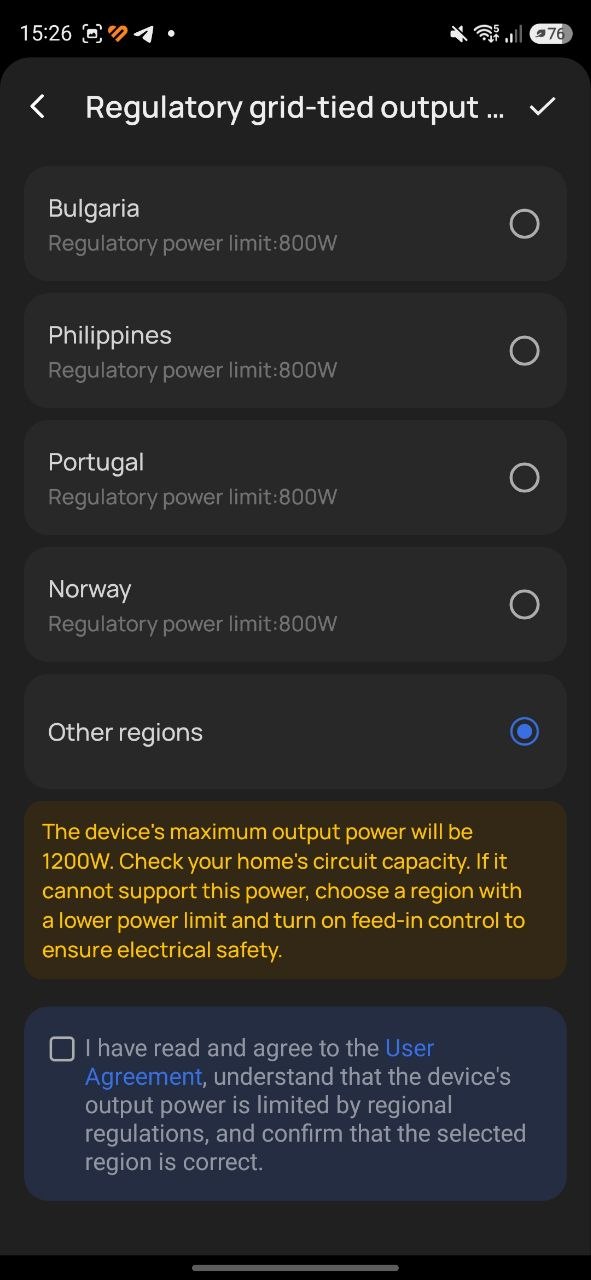

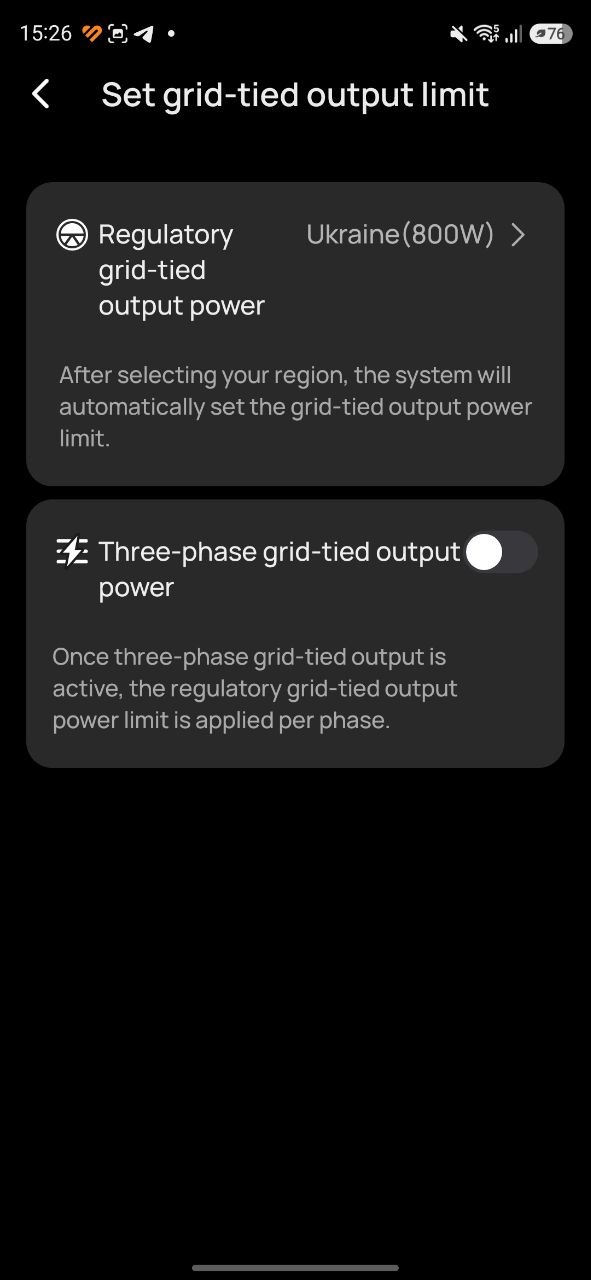

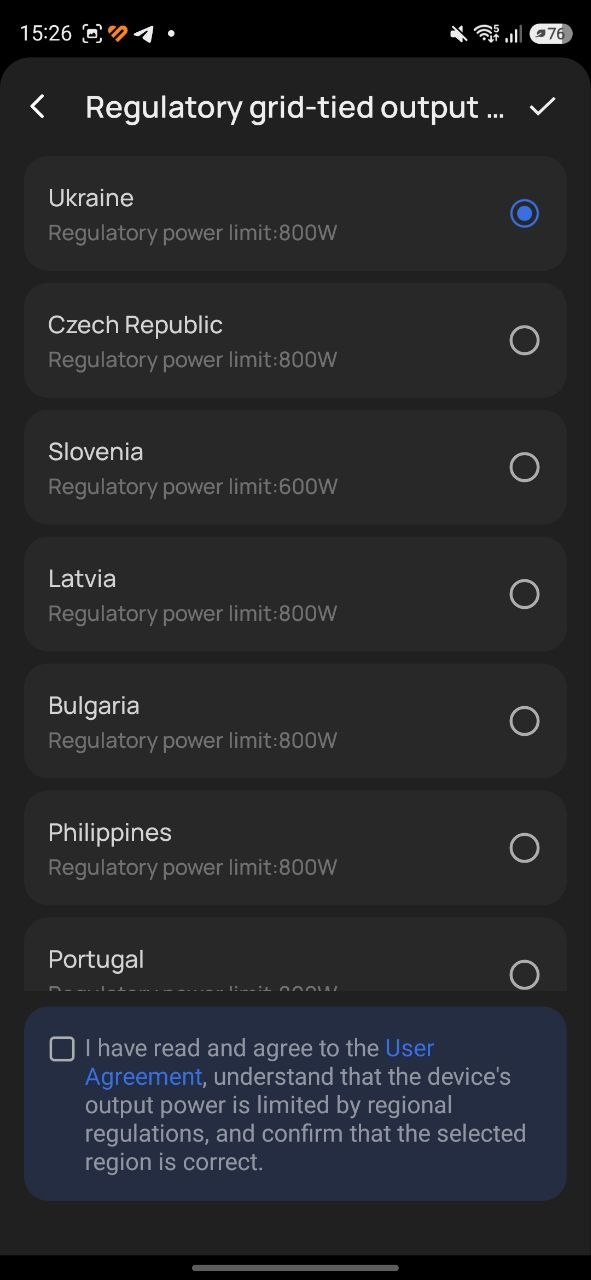

Zabezpieczenie przed podłączeniem zasilania

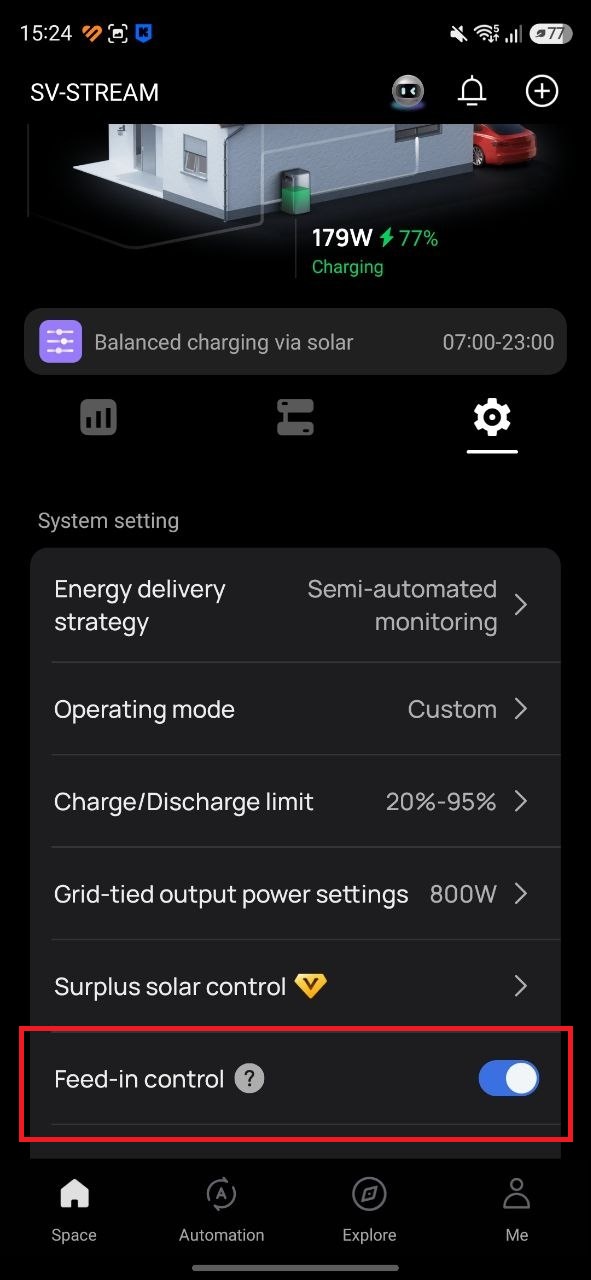

Po podłączeniu urządzenia EcoFlow Stream i wyświetleniu go w aplikacji w zakładce „Devices” (Urządzenia), przejdź do sekcji ustawień (zazwyczaj jest to ostatnia zakładka w interfejsie). Pierwszym krokiem jest włączenie funkcji „Feef-in control”. Ustawienie to zapobiega dostarczaniu przez falownik energii do domowej sieci elektrycznej. W praktyce powinno ono pozostać włączone, chyba że istnieje formalne porozumienie dotyczące eksportu energii elektrycznej do sieci (na przykład w ramach programu taryf gwarantowanych).
Nie oznacza to, że funkcja grid-tie lub power injection jest całkowicie wyłączona. Należy ją jednak włączyć dopiero po wykonaniu niezbędnych czynności konfiguracyjnych i odpowiednim przygotowaniu domowej instalacji elektrycznej.
Po zakończeniu konfiguracji system Stream będzie mógł zasilać odbiorniki domowe. Przed osiągnięciem tego etapu należy skonfigurować kilka dodatkowych podstawowych parametrów.

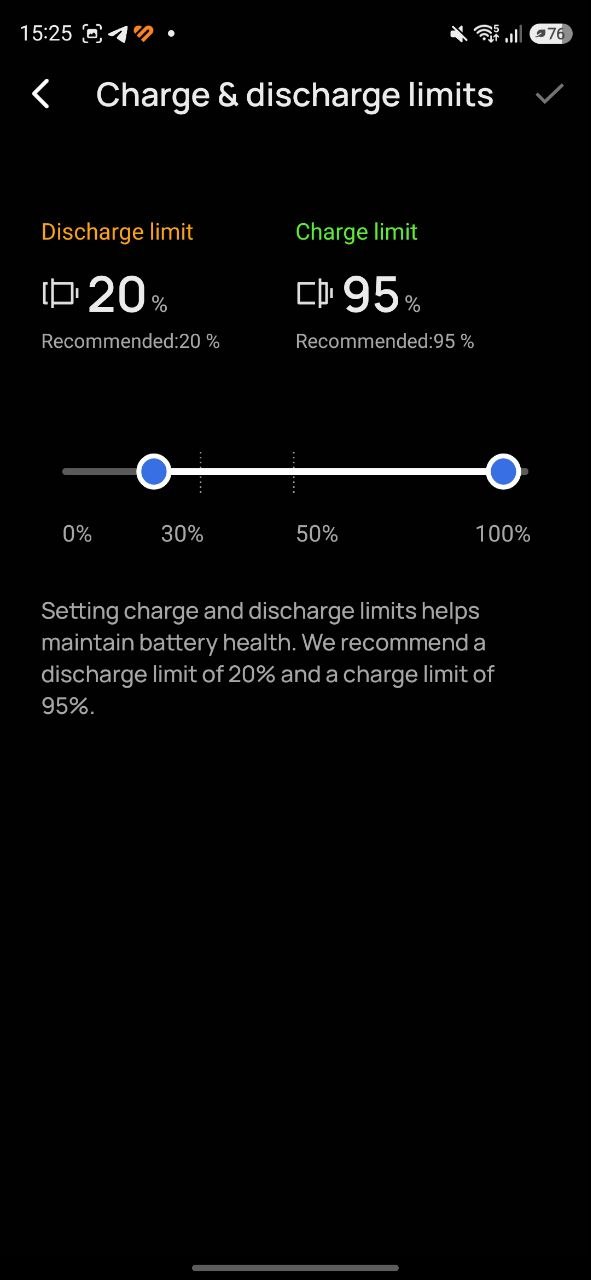

Limity ładowania i rozładowania
Pierwszy parametr to „Limity ładowania i rozładowania”. W większości przypadków zaleca się przestrzeganie wytycznych producenta i ustawienie zakresu roboczego na 20-95%, aby zapewnić lepszą długoterminową ochronę baterii.
Ogólnie rzecz biorąc, jeśli EcoFlow Stream ma być używany jako część systemu zasilania energią słoneczną, a nie tylko jako zapasowe urządzenie magazynujące, należy spodziewać się regularnych cykli ładowania i rozładowania. Cykl ten jest normalną częścią działania systemu solarnego i ma zasadnicze znaczenie dla jego wydajności. Aspekt ten zostanie omówiony bardziej szczegółowo w dalszej części. Na tym etapie głównym celem jest skonfigurowanie akumulatora pod kątem długoterminowej trwałości. Podczas gdy znamionowa żywotność (około 6000 cykli) jest stosunkowo wysoka i może odpowiadać wielu latom użytkowania, niewłaściwe nawyki operacyjne mogą z czasem znacznie skrócić żywotność baterii.
Przełączanie strumienia EcoFlow Stream w tryb elektrowni
Jeśli panele słoneczne nie są jeszcze zainstalowane, a jedynym dostępnym źródłem ładowania jest sieć, urządzenie EcoFlow Stream można początkowo skonfigurować do pracy w trybie elektrowni. Nie ma to negatywnego wpływu na system i może być przydatne, jeśli celem jest utrzymanie w pełni naładowanego akumulatora do celów zapasowych podczas przerw w dostawie prądu. W tym trybie zmagazynowana energia może być wykorzystywana bezpośrednio przez wbudowane gniazda AC do zasilania podłączonych urządzeń. Szczegółowy przewodnik wideo krok po kroku jest dostępny na oficjalnej stronie EcoFlow Ukraine. Postępuj zgodnie z instrukcjami pokazanymi na filmie, nawet jeśli niektóre kroki nie są od razu jasne. Zachowanie i ustawienia systemu można sprawdzić i dostosować później, jeśli zajdzie taka potrzeba.
Strategia dostarczania energii

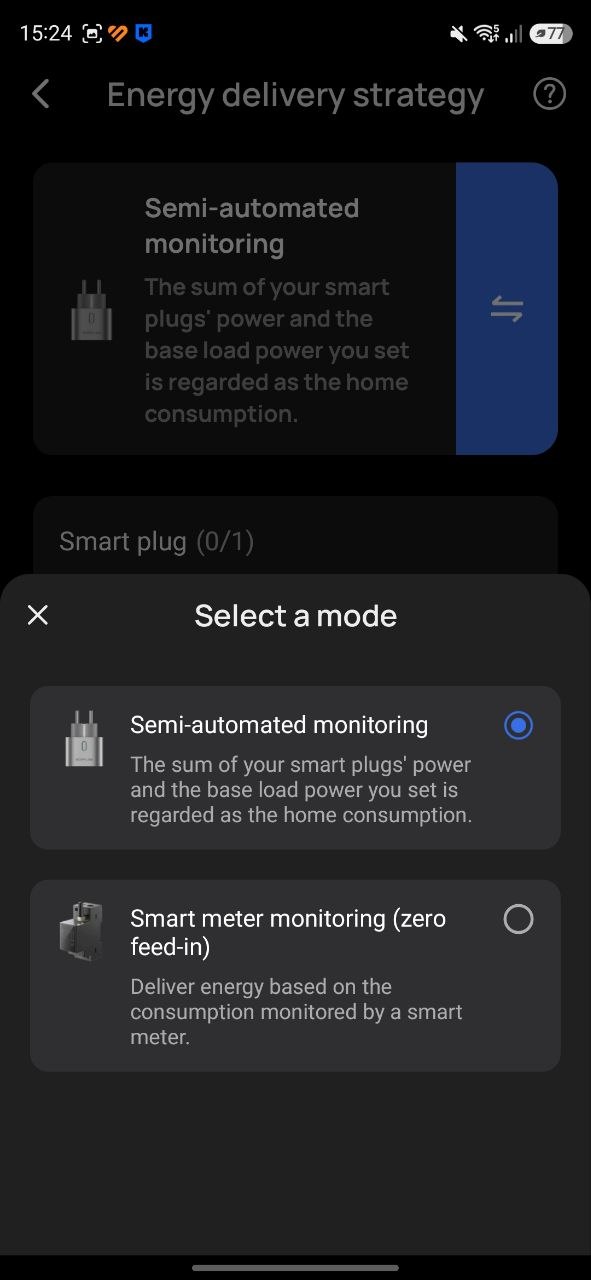

Aby prawidłowo włączyć główną funkcję urządzenia – tryb falownika podłączonego do sieci – otwórz menu „Strategia dostarczania energii”. Tutaj znajdziesz dwie opcje sterowania: „Monitorowanie półautomatyczne” i „Monitorowanie inteligentnego licznika”. Wybór zależy od Twojej konfiguracji sprzętowej. Jeśli kompatybilny inteligentny licznik jest już zainstalowany na głównym wejściu twojego domowego systemu elektrycznego, możesz wybrać drugą opcję. Jednak w większości konfiguracji domowych tak nie jest. Dlatego najpierw skupimy się na półautomatycznym trybie monitorowania.
Jak wyjaśniono w poprzednim artykule, domyślnie EcoFlow Stream może dostarczać do 800 W do domowej instalacji elektrycznej. Jeśli jednak zużycie w czasie rzeczywistym w domu jest niższe niż ten próg i nie ma odpowiedniego obciążenia, które mogłoby pochłonąć moc wyjściową, system może skutecznie eksportować energię poza obwód wewnętrzny i z powrotem do sieci zewnętrznej. Celem tej konfiguracji jest ograniczenie mocy wyjściowej wyłącznie do lokalnego zużycia, zapewniając, że generowana energia jest w całości wykorzystywana w wewnętrznej sieci domowej.

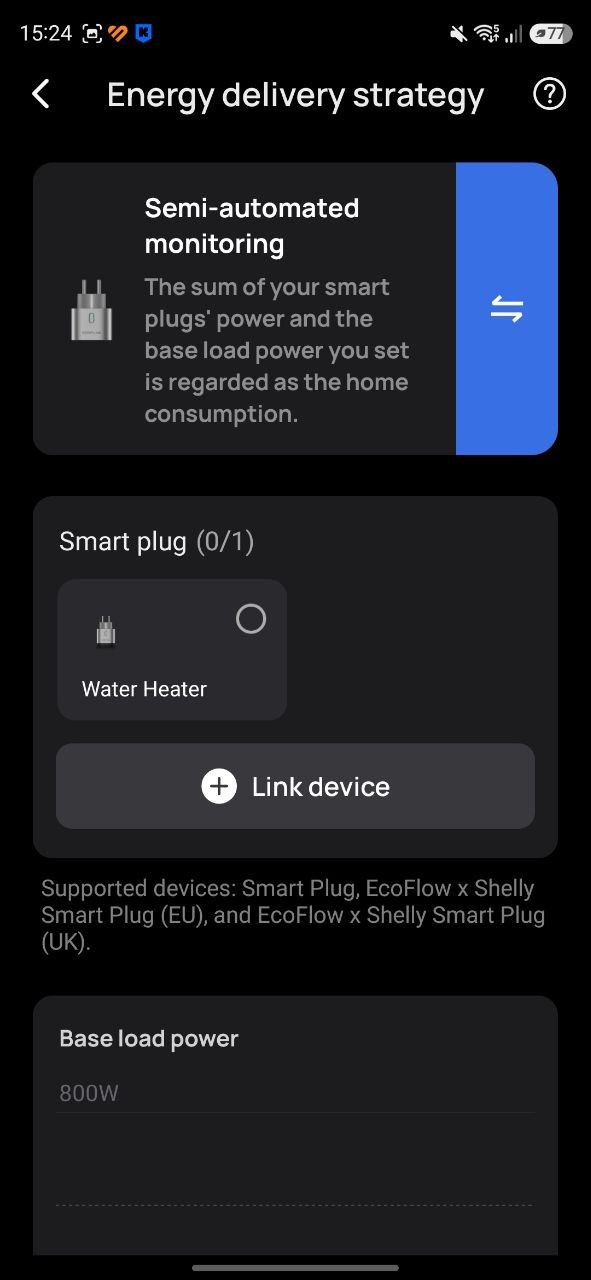

W trybie „Półautomatycznego monitorowania” aplikacja wskazuje, że moc wyjściowa jest obliczana jako suma podłączonych obciążeń inteligentnych wtyczek i zdefiniowanego obciążenia podstawowego. W tej konfiguracji urządzenia, które mają być zasilane przez system Stream, muszą być podłączone za pośrednictwem kompatybilnych inteligentnych wtyczek dodanych do tego samego obszaru roboczego. Jeśli całkowite zużycie przekracza 800 W, dodatkowe zapotrzebowanie jest dostarczane z sieci. Jeśli zużycie jest niższe niż 800 W, system Stream dostosowuje swoją moc wyjściową do wymaganego obciążenia. W tej konfiguracji inteligentne wtyczki działają jak rozproszone mierniki obciążenia, umożliwiając dynamiczną kontrolę mocy wyjściowej systemu.

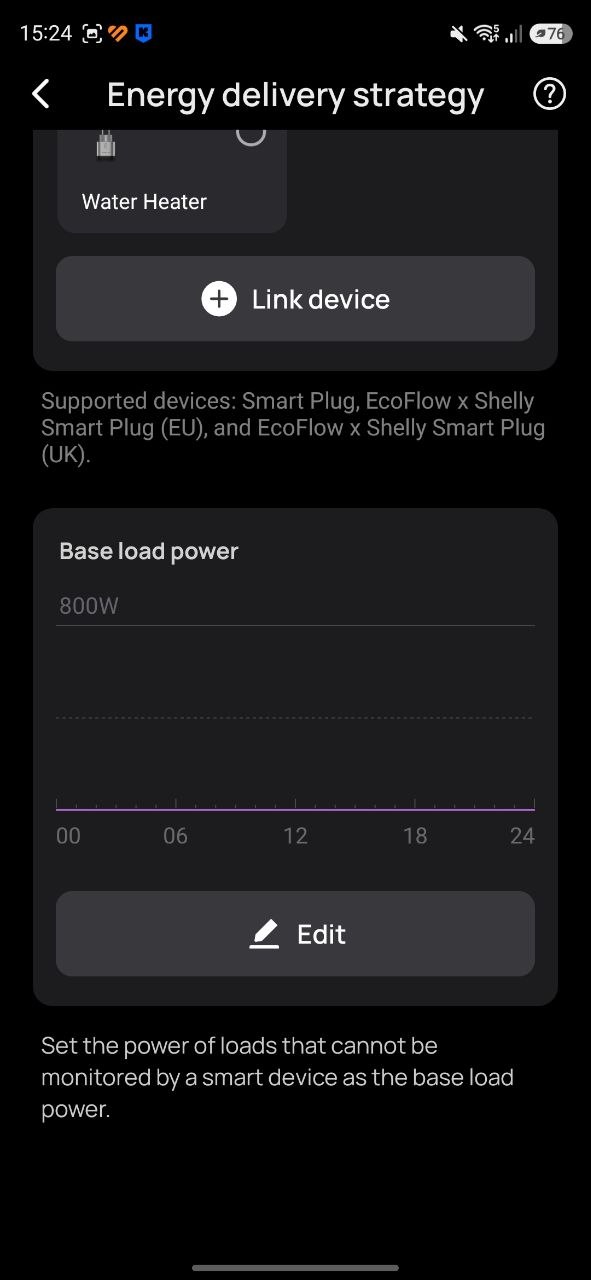

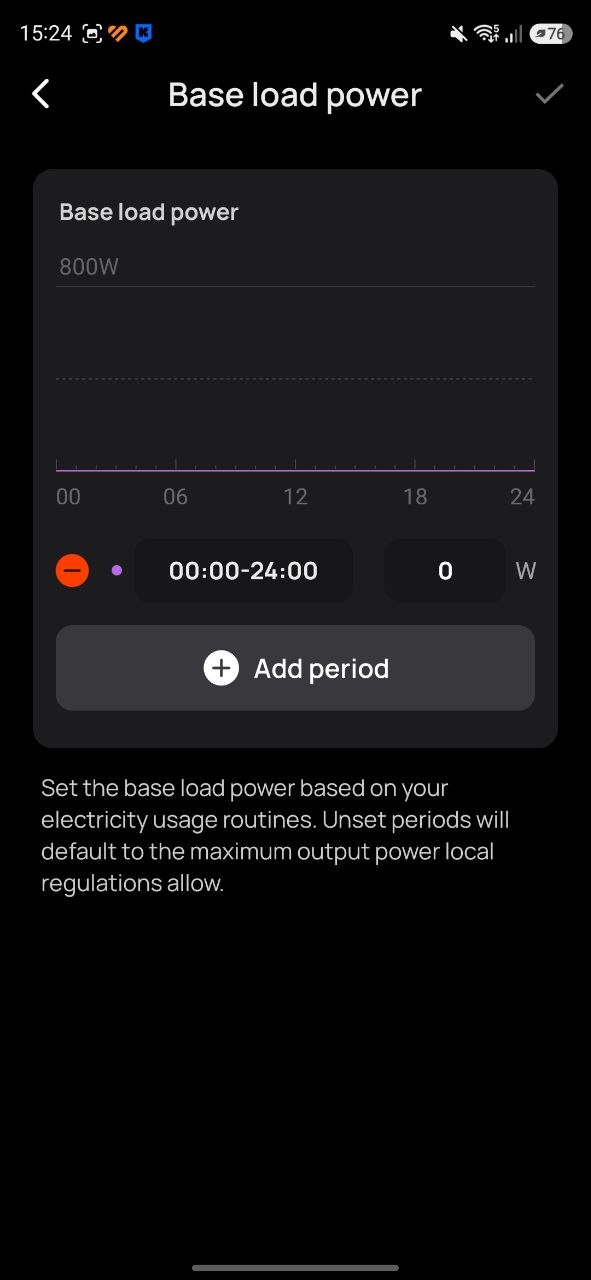

Co to jest „obciążenie podstawowe”? „Moc obciążenia podstawowego” odnosi się do ręcznie zdefiniowanej wartości mocy. W praktyce reprezentuje ona zużycie energii przez urządzenia, które są stale podłączone do systemu i mają stosunkowo stabilne zużycie energii – na przykład systemy bezpieczeństwa z kamerami, sprzęt sieciowy lub podobne stale włączone obciążenia. Innymi słowy, obciążenie podstawowe jest sumą zużycia energii przez takie stałe urządzenia. Możliwe jest również ustawienie tej wartości nieco niższej niż szacowane rzeczywiste zużycie.
Jeśli ogólny profil obciążenia gospodarstwa domowego jest dobrze znany i zmienia się w przewidywalny sposób w czasie, obciążenie podstawowe można regulować zgodnie z harmonogramem. Jednak w takiej konfiguracji nie można w pełni zagwarantować braku eksportu energii poza domową instalację elektryczną. Z tego powodu bardziej niezawodnym podejściem jest dynamiczne sterowanie za pomocą inteligentnych wtyczek, przy jednoczesnym ustawieniu parametru obciążenia podstawowego na zero.
Po zrozumieniu zasady sterowania mocą wyjściową, druga opcja w menu „Strategia zasilania energią” – „Monitorowanie inteligentnego licznika” – staje się łatwiejsza do zinterpretowania. W tym trybie inteligentny licznik pełni rolę podobną do inteligentnych wtyczek, ale na poziomie całej domowej instalacji elektrycznej, w celu zapewnienia zerowego eksportu energii poza instalację domową.
Wybór strategii zasilania energią należy ostatecznie do użytkownika. W moim przypadku zacząłem od inteligentnych wtyczek, ale teraz planuję również zainstalować inteligentny licznik. Moim zdaniem najbardziej efektywnym podejściem jest połączenie inteligentnego licznika i inteligentnych wtyczek. W takiej konfiguracji inteligentny licznik zapewnia zerowy eksport do sieci zewnętrznej, podczas gdy inteligentne wtyczki zapewniają precyzyjną kontrolę nad poszczególnymi urządzeniami i obciążeniami.
Taka konfiguracja umożliwia selektywne korzystanie z zasilania EcoFlow Stream bez przerywania fizycznego zasilania podłączonych gniazd. W rezultacie obciążenia mogą być zasilane w całości z sieci lub uzupełniane energią z systemu EcoFlow Stream. Sterowanie może być również zautomatyzowane w oparciu o harmonogramy, dni tygodnia lub warunki systemowe, takie jak stan naładowania akumulatora, bieżący poziom generacji lub dane pogodowe.

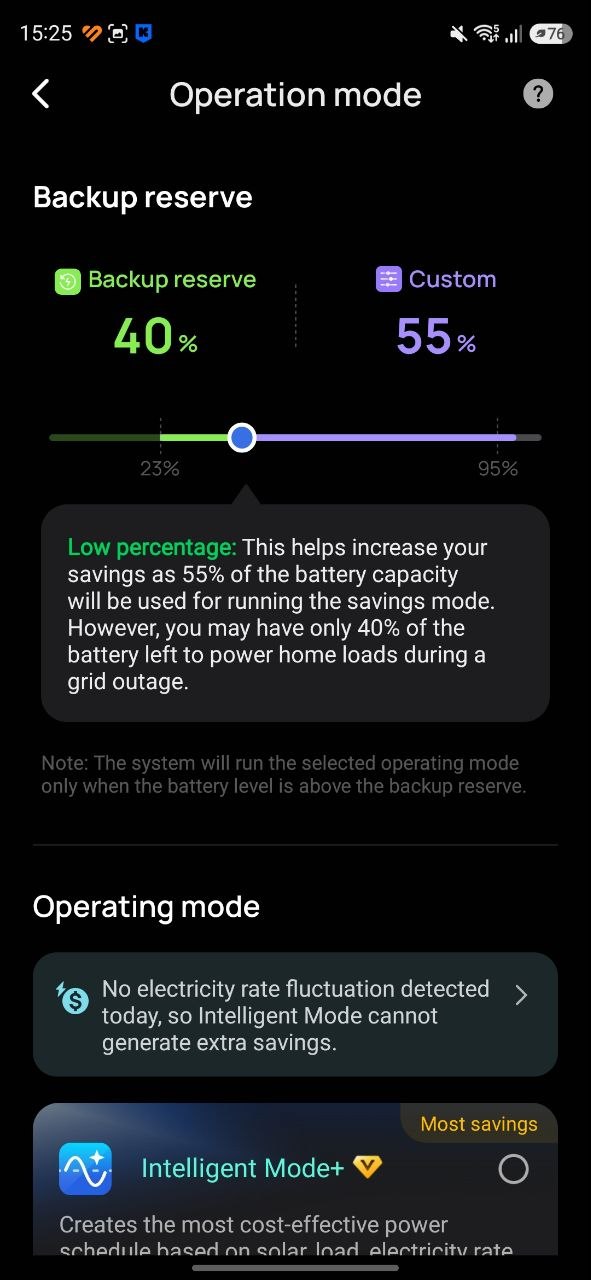

Tryb pracy
W tej sekcji znajdziesz jedno z najważniejszych ustawień systemu EcoFlow Stream: suwak „Backup reserve” (Rezerwa zapasowa). Jego przeznaczenie powinno być jasne, ponieważ określa on, w jaki sposób system ustala priorytety zużycia energii w oparciu o wymagania użytkownika. W praktyce ustawienie to definiuje równowagę pomiędzy dwoma celami operacyjnymi. Pierwszym z nich jest optymalizacja energii – przechowywanie jak największej ilości dostępnej energii słonecznej w akumulatorze i rozładowywanie jej w godzinach wieczornych lub nocnych. Drugim jest utrzymanie minimalnego stanu naładowania akumulatora zarezerwowanego do użytku awaryjnego podczas przerw w dostawie prądu.
Innymi słowy, parametr ten definiuje część pojemności akumulatora, która jest celowo utrzymywana jako gwarantowana rezerwa do pracy awaryjnej, podczas gdy pozostała pojemność jest wykorzystywana do regularnych cykli energetycznych w systemie.
W praktyce zawsze był to – i nadal jest – podstawowy kompromis w obsłudze domowego systemu zasilania energią słoneczną, zwłaszcza gdy dostępny jest tylko jeden moduł, w którym użyteczna pojemność jest znacznie ograniczona. Przy nominalnej pojemności 1920 Wh i skonfigurowanym zakresie roboczym 20-95%, efektywna energia użytkowa wynosi około 75%, czyli około 1440 Wh. Ograniczenie to wynika bezpośrednio z opisanych wcześniej limitów ładowania.
Z doświadczenia wynika, że nawet trzy moduły mogą być niewystarczające dla trzypokojowego mieszkania o dziennym zużyciu około 10 kWh. Rzeczywista wydajność zależy jednak w dużej mierze od całkowitej pojemności i rzeczywistej mocy zainstalowanych paneli słonecznych. W praktyce zasada jest prosta: niższy poziom rezerwy zwiększa oszczędność energii dzięki wyższemu zużyciu własnemu, podczas gdy wyższy poziom rezerwy wydłuża czas dostępności zasilania awaryjnego podczas awarii.
Głównym niuansem jest to, że wyższy poziom rezerwy pozostawia większą pojemność baterii do wykorzystania podczas przerw w dostawie prądu. Zmniejsza to jednak również ilość dostępnego miejsca na ładowanie słoneczne. W rezultacie mogą wystąpić sytuacje, w których produkcja energii słonecznej przekracza bieżące zużycie w gospodarstwie domowym, podczas gdy bateria jest już w pełni naładowana. W takich przypadkach nadmiar energii nie może być przechowywany i jest skutecznie tracony, ponieważ panele słoneczne działają bez użytecznego obciążenia.
Istnieją trzy główne sposoby rozwiązania tego problemu:
- Zmniejszenie poziomu rezerwy, co zwiększa użyteczną pojemność akumulatora do przechowywania energii słonecznej w ciągu dnia.
- Zwiększenie całkowitej pojemności magazynowania poprzez dodanie dodatkowych modułów baterii.
- Zwiększenie zużycia energii w godzinach szczytu poprzez podłączenie dodatkowych odbiorników do systemu Stream.
Każde z tych podejść ma inne implikacje i zostanie omówione bardziej szczegółowo w dalszej części.
Z drugiej strony, niższy poziom rezerwy zmniejsza dostępną pojemność zasilania awaryjnego podczas awarii. Ogólnie rzecz biorąc, system zasilania energią słoneczną jest lepiej rozumiany nie jako główne źródło zasilania rezerwowego, ale jako system buforowania energii, który przechowuje i redystrybuuje wytworzoną energię elektryczną.
Platforma EcoFlow Stream została zaprojektowana przede wszystkim z myślą o optymalizacji kosztów poprzez zmniejszenie zużycia energii elektrycznej z sieci. Jednak ten model użytkowania – powszechny w wielu europejskich kontekstach – może nie być w pełni zgodny z warunkami, w których niestabilność sieci sprawia, że zasilanie awaryjne jest bardziej bezpośrednim problemem. W rezultacie użytkownicy często muszą równoważyć oszczędność energii z autonomią tworzenia kopii zapasowych. Na szczęście system EcoFlow Stream obsługuje zarówno fizyczną skalowalność (poprzez dodatkowe moduły i zwiększoną pojemność pamięci masowej), jak i opcje sterowania oparte na oprogramowaniu, w tym ręczne i automatyczne ustawienia, które pomagają zoptymalizować wydajność w ramach danej konfiguracji sprzętowej.

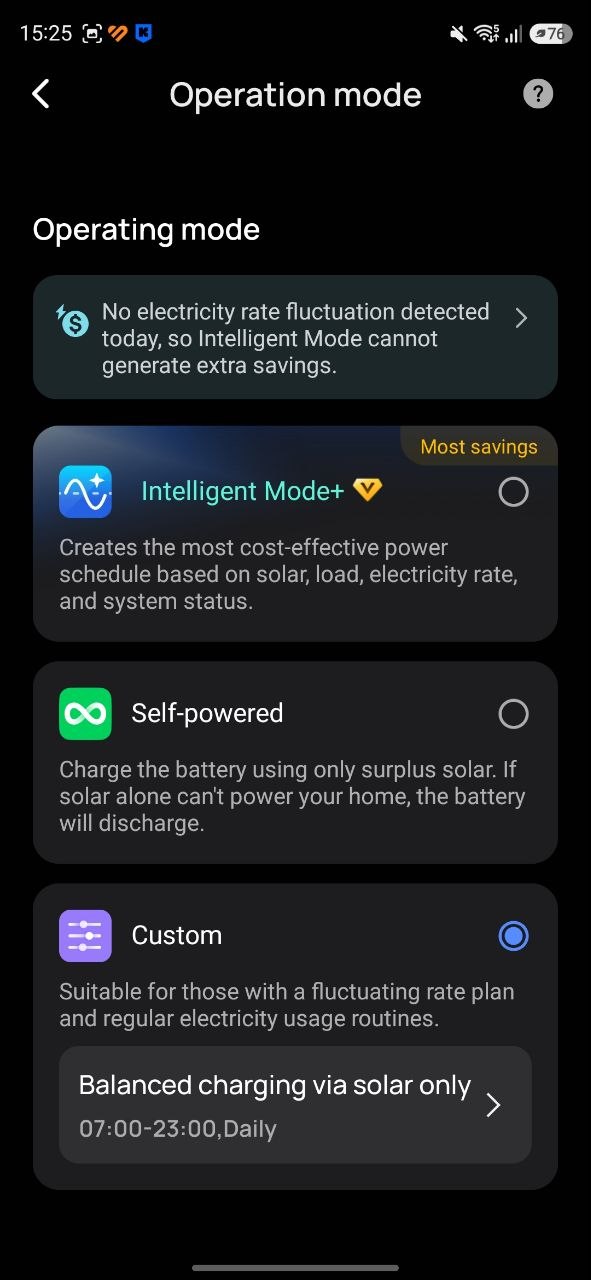

Poniżej możesz wybrać jeden z dostępnych trybów pracy: „Intelligent Mode”, „Self-powered” lub „Custom”. Nie ma tutaj potrzeby szczegółowego wyjaśniania, ponieważ każda opcja zawiera wbudowane wskazówki i stosunkowo proste narzędzia konfiguracyjne. We wszystkich przypadkach logika działania opiera się na bieżącym poziomie rezerwy, który został szczegółowo opisany wcześniej.

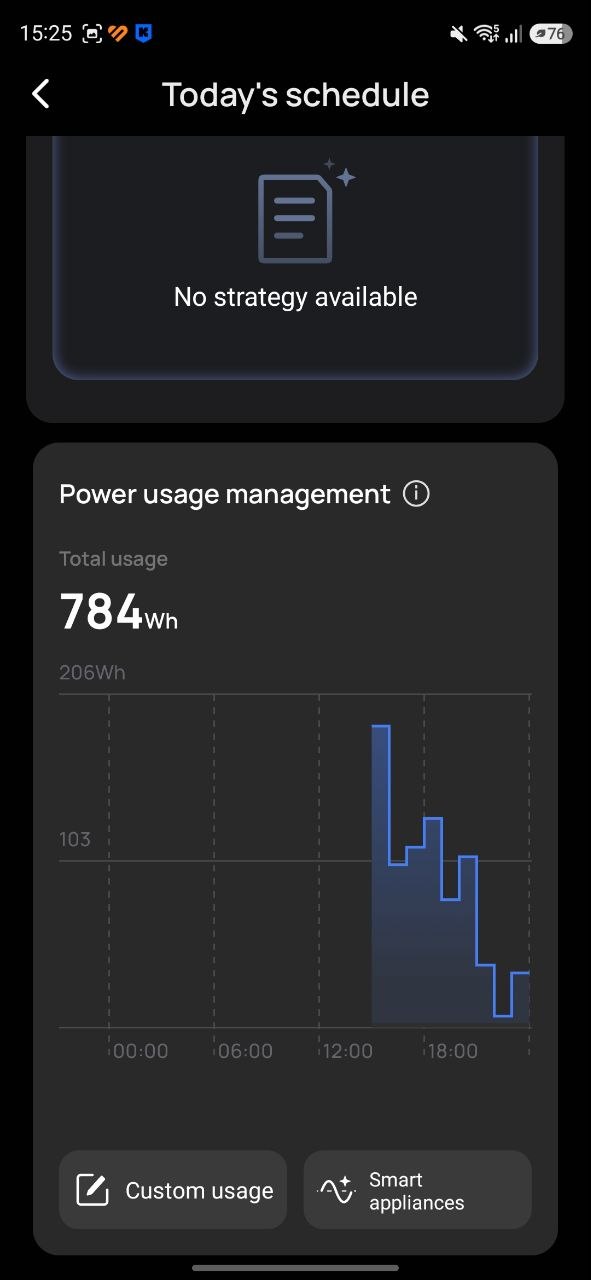

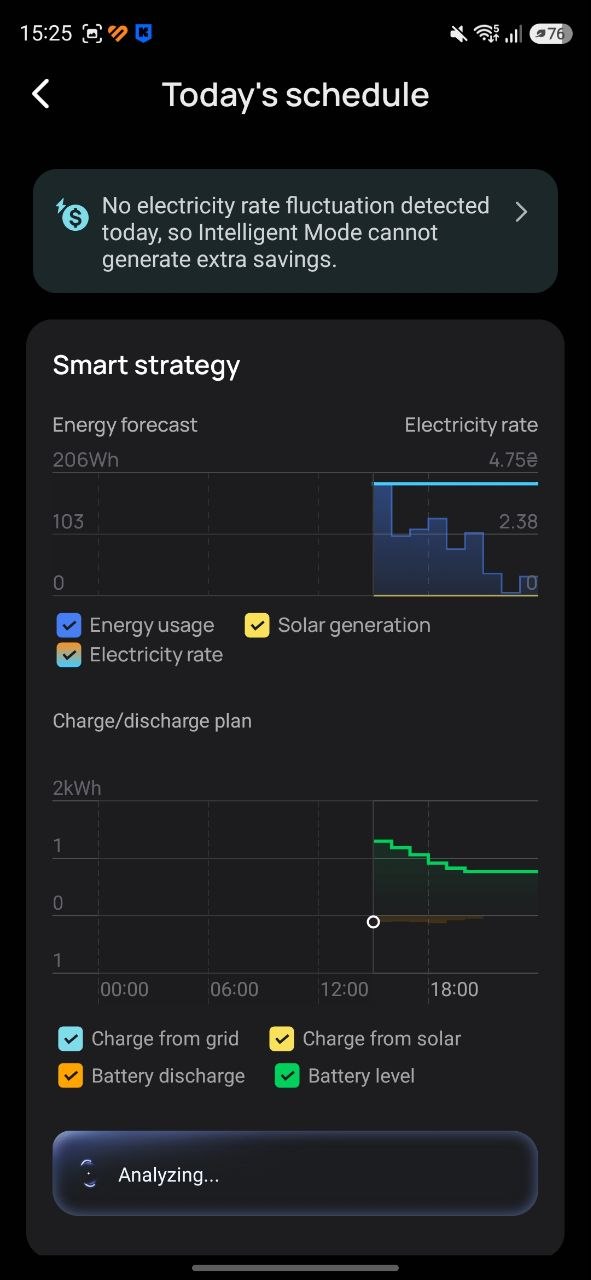

W praktyce pierwsza opcja reprezentuje wysoce zautomatyzowany tryb pracy, ale jej rzeczywista wydajność nadal wymaga oceny. Możliwe jest również włączenie funkcji kontroli AI opartej na subskrypcji, która ma na celu optymalizację zachowania systemu. Nie ma jednak gwarancji, że takie podejście zapewni najlepsze wyniki we wszystkich scenariuszach. Jednym z ograniczeń jest to, że aplikacja umożliwia konfigurację taryf zakupu energii elektrycznej, ale funkcjonalność ta nie jest w pełni dostosowana do lokalnych warunków. Na przykład w przypadkach, w których używany jest dwustrefowy licznik energii elektrycznej, powszechną strategią jest ładowanie poza godzinami szczytu (23:00-07:00) po obniżonej taryfie. Tryb „Inteligentny” nie uwzględnia wyraźnie tego rodzaju planowania, co może zmniejszyć jego skuteczność w takich przypadkach.
„Self-powered” to prosty, konwencjonalny tryb systemu zasilania energią słoneczną. W tej konfiguracji akumulator jest ładowany powyżej zdefiniowanego przez użytkownika poziomu rezerwy wyłącznie z energii słonecznej. Jednocześnie stan naładowania nie może spaść poniżej skonfigurowanego progu rezerwy. W razie potrzeby ten minimalny poziom będzie utrzymywany poprzez pobieranie energii z sieci.

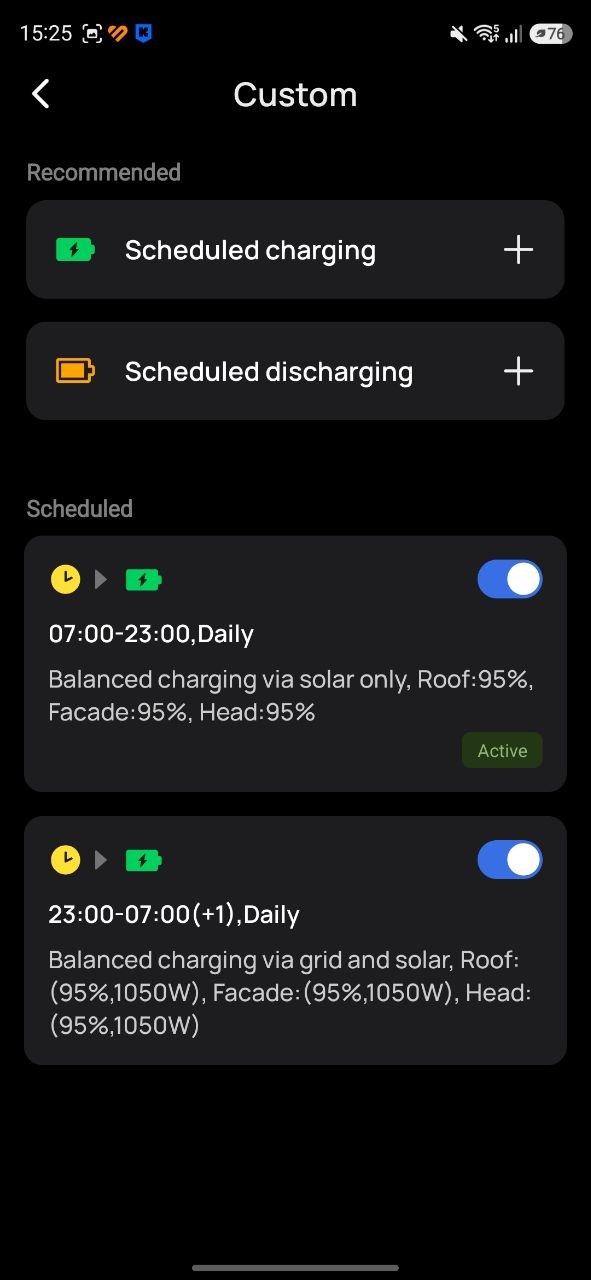

„Niestandardowy” to tryb, który umożliwia zdefiniowanie własnego harmonogramu ładowania akumulatora. Na przykład, możesz skonfigurować ładowanie w ciągu dnia wyłącznie z energii słonecznej i ładowanie w nocy z sieci. Podobnie jak w przypadku wszystkich innych trybów, kluczowym parametrem pozostaje poziom rezerwy. System w żadnym wypadku nie pozwoli na rozładowanie akumulatora poniżej skonfigurowanego progu.
Patrząc w przyszłość, warto zauważyć, że dzięki automatyzacji w aplikacji EcoFlow, poziom rezerwy może być dostosowywany dynamicznie w oparciu o harmonogramy czasowe, stan systemu, podłączone urządzenia lub warunki pogodowe. Zostanie to omówione w ostatnim artykule na temat optymalizacji wydajności systemu energii słonecznej.
Przeczytaj również: Recenzja EcoFlow Stream Ultra: Nie tego się spodziewasz
Zasilanie awaryjne z EcoFlow Stream, tworzenie sieci autonomicznej
System może również skutecznie działać jako zapasowe źródło zasilania. Ten aspekt funkcjonalności EcoFlow Stream warto przeanalizować bardziej szczegółowo. W tej konfiguracji, system solarny może być traktowany jako półautonomiczne źródło energii: w ciągu dnia jest zasilany energią słoneczną, natomiast wieczorem i w nocy zasilany jest z akumulatora. Aby wesprzeć ten przypadek użycia, można utworzyć oddzielny izolowany obwód za pomocą wbudowanego gniazdka, co pozwala na podłączenie krytycznych obciążeń, które muszą pozostać zasilane podczas awarii.
Istnieje kilka możliwych podejść do wdrożenia takiej konfiguracji. Pierwsze z nich polega na poprowadzeniu kabla z systemu solarnego do rozdzielnicy w mieszkaniu i podłączeniu go przez automatyczny przełącznik (ATS). W takiej konfiguracji wewnętrzna sieć elektryczna jest izolowana podczas awarii sieci i automatycznie przełączana na zasilanie z gniazdka Stream. Po przywróceniu zasilania z sieci system przełącza się z powrotem na zasilanie główne. Jest to bardziej złożona technicznie metoda instalacji i zazwyczaj wymaga specjalistycznej wiedzy elektrycznej lub zaangażowania wykwalifikowanego elektryka.
Należy jednak również zadać sobie pytanie, czy zasilanie całego mieszkania z wyjścia Stream jest praktyczne, biorąc pod uwagę stosunkowo ograniczoną moc znamionową wynoszącą około 1200 W dla pojedynczego modułu lub około 2300 W dla dwóch modułów połączonych równolegle. Należy również zauważyć, że gniazdo Stream może być wrażliwe na skoki obciążenia spowodowane prądami rozruchowymi i nie działa jak prawdziwy zasilacz bezprzerwowy (UPS), co może skutkować odłączeniem w pewnych warunkach.
Osobiście wybrałem inne podejście i nadal uważam je za najbardziej odpowiednie. Postanowiłem nie вмешуватися (ingerować) w stałą domową instalację elektryczną, używając jej tylko do ładowania systemu słonecznego i oszczędności kosztów poprzez uzupełnianie energii. Zamiast tego stworzyłem oddzielny, niezależny obwód pomocniczy dedykowany krytycznym urządzeniom. Takie podejście pozwala uniknąć bezpośredniej integracji z głównym okablowaniem mieszkania, jednocześnie umożliwiając efektywne działanie systemu. Oczywiście jest to tylko jedna z możliwych implementacji, a inni mogą wybrać inną konfigurację w oparciu o własne wymagania. Opiszę jednak moją praktyczną konfigurację, która działa niezawodnie i, z mojego doświadczenia, sprawdza się dobrze.
W każdym przypadku, gdy jest to możliwe, zaleca się posiadanie dodatkowej pojemności i zasilania rezerwowego poza głównym systemem słonecznym. Na przykład w mojej konfiguracji używam stacji zasilającej Bluetti AC200L, która jest podłączona do wyjścia AC EcoFlow Stream. Może ona być ładowana z systemu solarnego, a także przekazywać energię do sieci pomocniczej w trybie obejścia.
Z wyjścia tej elektrowni zbudowałem rozproszoną sieć wewnętrzną w całym mieszkaniu, z kablami poprowadzonymi wzdłuż listew przypodłogowych. Większość nowoczesnych systemów listew przypodłogowych zawiera zintegrowane kanały kablowe, które sprawiają, że stosunkowo wygodnie jest poprowadzić przewody elektryczne i umieścić gniazdka w praktycznych miejscach, zachowując instalację tak ukrytą, jak to tylko możliwe.
Następnie stopniowo podłączyłem główne urządzenia domowe w sypialni, korytarzu i salonie do sieci zapasowej. Obejmowało to oświetlenie nocne i wszystkie ładowarki urządzeń, dwa routery z terminalami światłowodowymi, 55-calowy telewizor, laptopy i monitory, cyfrową ramkę na zdjęcia, oświetlenie taśmami LED, system audio, a także sprzęt akwarystyczny, taki jak filtr, grzałka i oświetlenie oraz system bezpieczeństwa z kamerami. Po pewnym czasie dodałem drugi moduł EcoFlow Stream Ultra, podłączyłem go do pierwszej jednostki za pomocą kabla równoległego i rozszerzyłem autonomiczną sieć na kuchnię. Pozwoliło mi to zasilić lodówkę, ekspres do kawy, toster i kuchenkę mikrofalową.
Na późniejszym etapie planuję całkowicie odłączyć obwód oświetleniowy od głównej sieci i przenieść go do systemu autonomicznego, ponieważ wydaje się, że pozostała moc obciążenia jest wystarczająca. Obecnie główna sieć nadal zasila podgrzewacz wody, pralkę, zmywarkę, piekarnik elektryczny i frytkownicę. Jako efekt uboczny, ta konfiguracja uwolniła również znaczną liczbę nieużywanych gniazd z oryginalnego okablowania domowego w całym mieszkaniu.
Jeśli chodzi o zużycie energii, bez urządzeń o dużej mocy (ekspres do kawy, toster, kuchenka mikrofalowa), maksymalne obciążenie sieci autonomicznej nie przekracza około 600 W. Średnio zużycie w ciągu dnia wynosi około 300-400 W, podczas gdy zużycie w nocy zwykle waha się między 70-200 W. Gdy używane są urządzenia kuchenne o dużej mocy, każde urządzenie pobiera około 800-1000 W w krótkich seriach. Obciążenia te są zazwyczaj krótkotrwałe i trwają zaledwie kilka minut. Ogólnie rzecz biorąc, lepiej jest używać urządzeń takich jak ekspres do kawy lub toster sekwencyjnie niż jednocześnie.
Jednak nawet gdy dwa urządzenia są aktywowane w tym samym czasie, system składający się z dwóch równoległych modułów jest w stanie poradzić sobie z tym obciążeniem bez problemów, zarówno w trybie obejścia (gdy dostępne jest zasilanie z sieci), jak i podczas pracy z akumulatora.

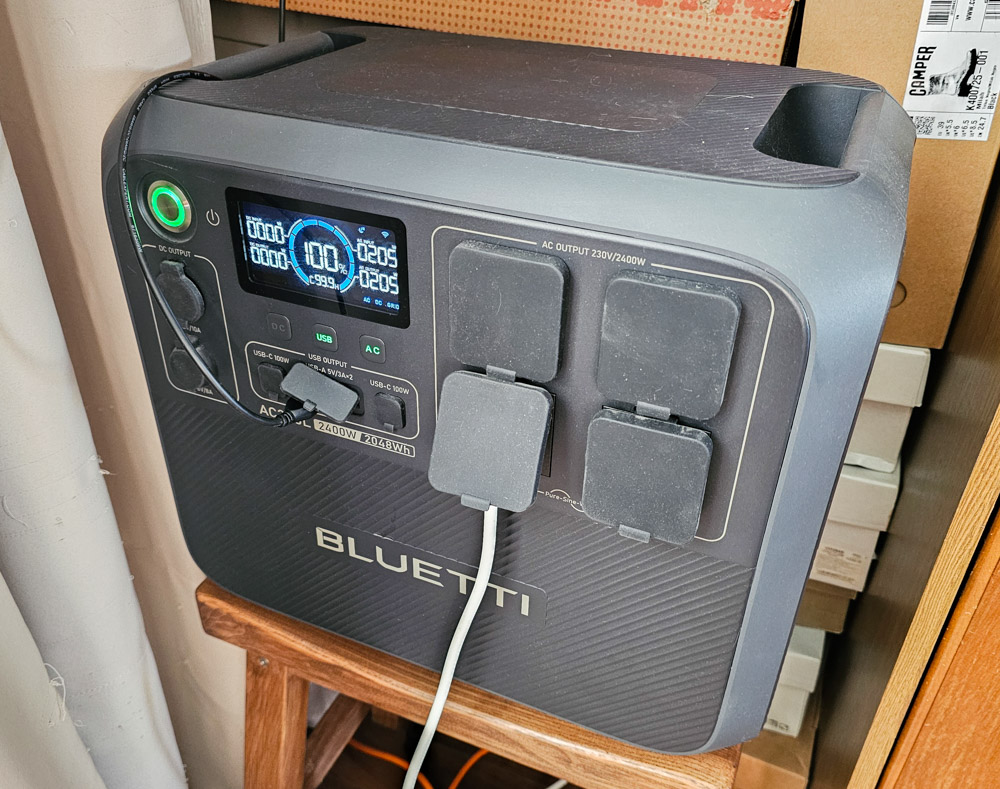

W takiej konfiguracji rola stacji pośredniczącej o dużej mocy pomiędzy EcoFlow Stream a autonomiczną siecią jest znacząca i nie należy jej lekceważyć.
Po pierwsze, zapewnia ona dodatkowy zapas mocy. Bluetti AC200L ma nominalną moc wyjściową 2400 W, z możliwością krótkotrwałego przepięcia do 4800 W dla obciążeń rozruchowych. Ponadto można aktywować tryb zwiększonej mocy, zwiększając ciągłą moc wyjściową do 3600 W z obsługą przepięć do 7200 W.
Przetestowano kilka schematów działania. W trybie obejściowym stacja może uzupełniać moc wyjściową EcoFlow Stream (1200-2300 W w zależności od konfiguracji) podczas szczytowego zapotrzebowania. W tym przypadku stacja stopniowo się rozładowuje, jednocześnie obsługując urządzenia o dużym obciążeniu. Gdy obciążenie szczytowe spada, stacja powraca do trybu obejściowego i jest ładowana z systemu solarnego, aż do osiągnięcia pełnej wydajności. Po drugie, stacja skutecznie działa jako UPS dla autonomicznej sieci w przypadku awarii sieci. Utrzymuje ona zasilanie, podczas gdy EcoFlow Stream przełącza się między zasilaniem sieciowym i bateryjnym, kompensując w ten sposób brak dedykowanego trybu UPS w platformie Stream.
Aby zwiększyć przewidywalność, logika przełączania między systemem solarnym a elektrownią może być zautomatyzowana przy użyciu inteligentnej wtyczki jako wyzwalacza. Przykładowo, jeśli zużycie energii w autonomicznej sieci przekroczy określony próg, wyjście prądu zmiennego EcoFlow Stream może zostać wyłączone, a obciążenie jest tymczasowo obsługiwane przez elektrownię działającą jako UPS. Gdy zużycie spadnie, wyjście Stream AC zostanie ponownie włączone.
Oba podejścia są równie opłacalne, a lepszy wybór zależy od konkretnej konfiguracji: liczby modułów, średniego zużycia i wymagań dotyczących obciążenia szczytowego. Integracja stacji zasilania z systemem nie jest absolutnie konieczna, ale moim zdaniem jest to pożądany dodatek, głównie ze względu na funkcjonalność zasilacza awaryjnego (UPS).
Ponadto, stacja zasilania służy jako ostatnia warstwa kopii zapasowej podczas dłuższych przestojów. Ważne jest, aby pamiętać, że dla bardziej wydajnego działania systemu solarnego, akumulatory są zazwyczaj regularnie poddawane cyklom, co oznacza, że rzeczywisty dostępny poziom naładowania w momencie awarii nie zawsze jest przewidywalny.
W moim przypadku, po utracie zasilania z sieci, wszystkie urządzenia w autonomicznej sieci są najpierw zasilane z pozostałego ładunku systemu Stream. Gdy stan naładowania spadnie do około 20%, wyjście AC jest wyłączane, a obciążenie jest następnie przenoszone do akumulatora elektrowni. W tej konfiguracji całkowita efektywna pojemność rezerwowa systemu wynosi około 8000 Wh. W praktyce, przy ostrożnym zarządzaniu obciążeniem i unikaniu urządzeń o wysokim zużyciu energii, rezerwa ta może wystarczyć na kilka dni podstawowej pracy lub około jednego pełnego dnia przy niemal normalnym użytkowaniu.
Przeczytaj również: Recenzja baterii EcoFlow EB300 i EB600: w końcu najlepszy wybór?
Skalowanie systemu EcoFlow Stream – połączenie równoległe

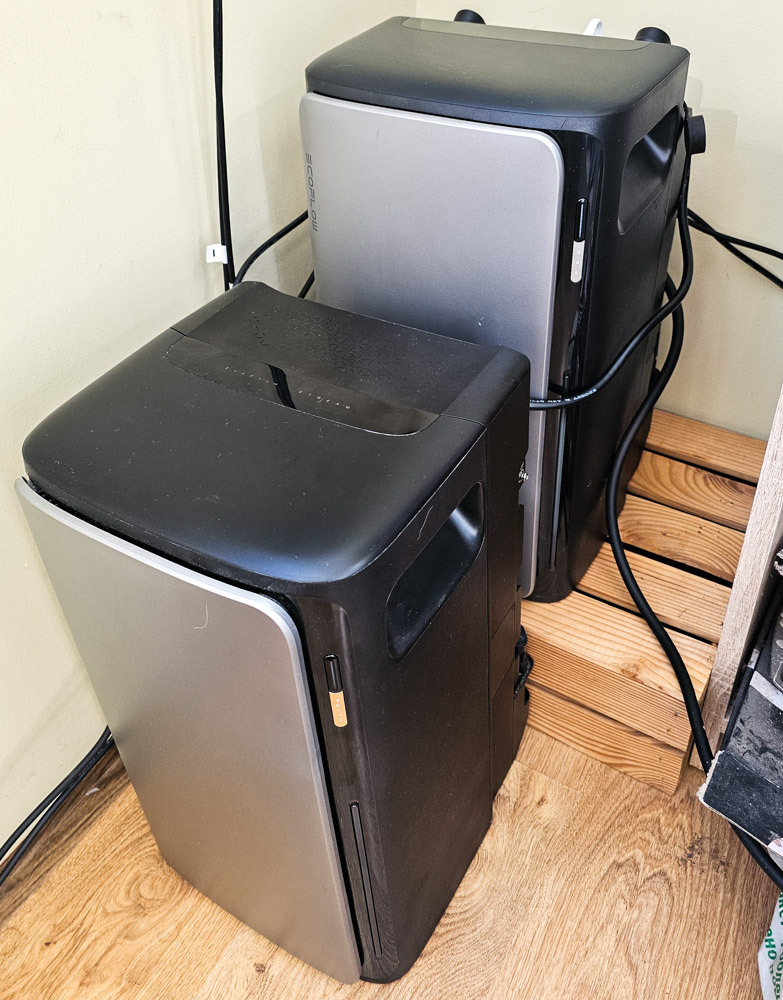

Jak już pewnie zauważyłeś, moja obecna konfiguracja składa się z trzech modułów EcoFlow Stream – dwóch jednostek Pro i jednej Ultra. Jednak nie zawsze tak było. Początkowo system składał się z jednego modułu Stream Pro. W pierwszym tygodniu skupiłem się na testowaniu podstawowych funkcji i zrozumieniu mniej oczywistych aspektów operacyjnych systemu. W ciągu kilku dni stało się jasne, że wybrana platforma jest odpowiednia dla moich potrzeb. Jednocześnie stało się jasne, że pojedynczy moduł jest niewystarczający, a system wymaga dalszego skalowania.
Kluczową kwestią jest to, że jeśli celem jest zbliżenie się do zerowej zależności od sieci, system potrzebuje wystarczającej pojemności baterii. Jako punkt odniesienia, powinno to być co najmniej około 50% dziennego zużycia energii w gospodarstwie domowym, a najlepiej blisko 100%. Ponadto dodatkowy moduł zwiększa dostępną moc wejściową dla paneli słonecznych. Staje się to ważne, jeśli planujesz równolegle skalować wytwarzanie energii słonecznej. W idealnym scenariuszu z dobrymi warunkami pogodowymi system powinien być w stanie pokryć pełne dzienne zapotrzebowanie na energię w gospodarstwie domowym. Metodologia doboru wielkości systemu energii słonecznej zostanie omówiona w kolejnych artykułach.

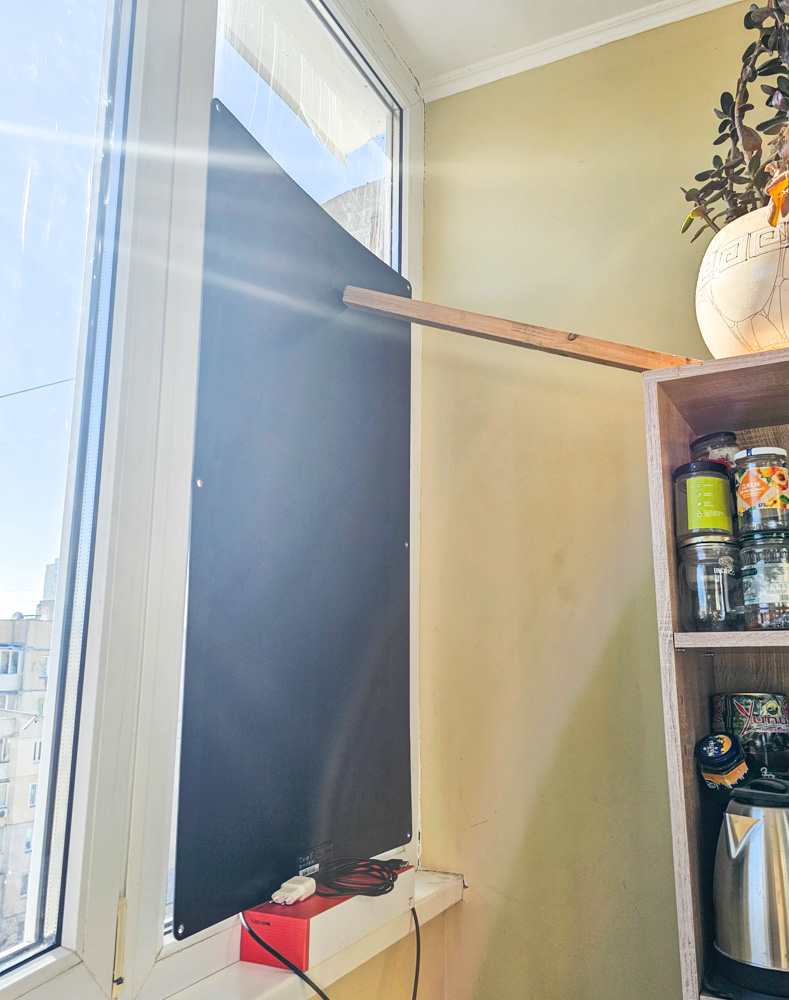

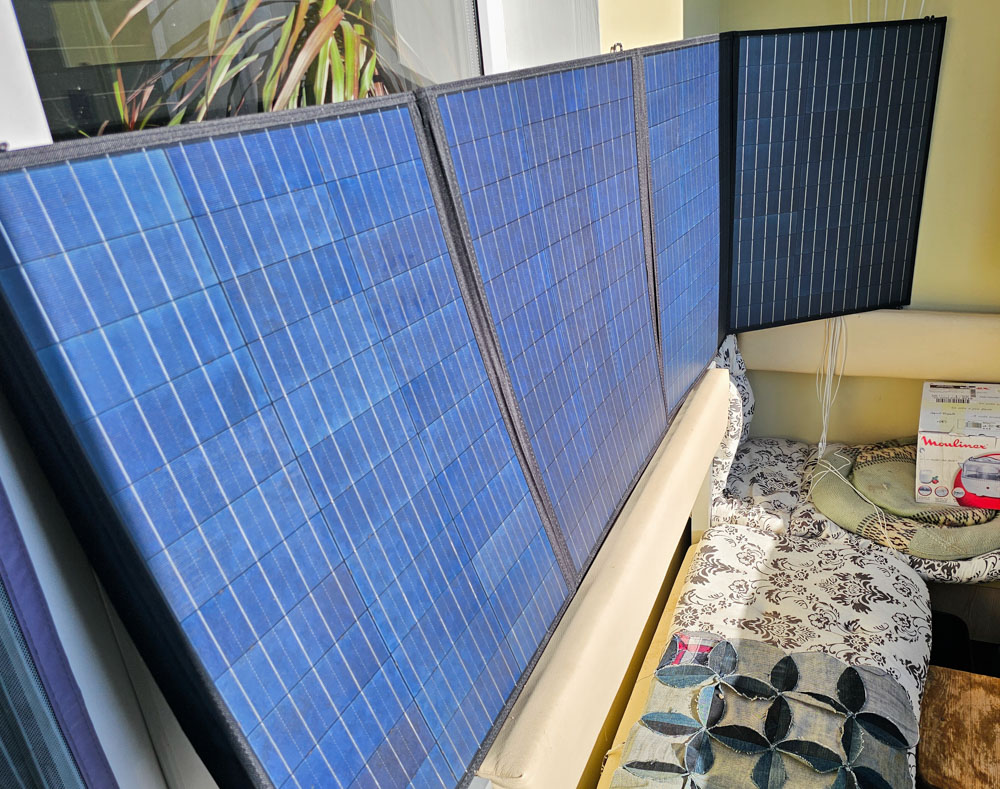

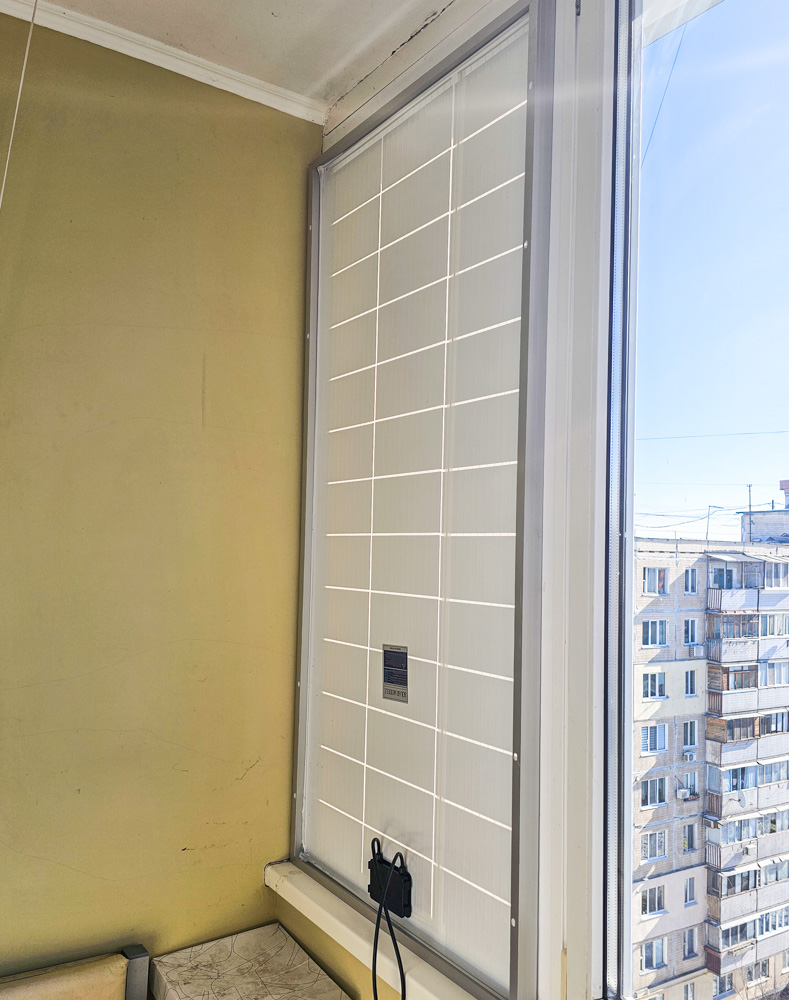

Aby wyjaśnić sytuację, w tamtym czasie wszystkie panele słoneczne były zainstalowane w pomieszczeniu na balkonie: przenośny składany panel o mocy 200 W umieszczony na ławce, elastyczny panel o mocy 100 W pożyczony od znajomego i sztywny panel o mocy 150 W umieszczony w oknie. Taka konfiguracja zajmowała już wszystkie trzy dostępne wejścia MPPT w urządzeniu Stream Pro. Należy zauważyć, że była to konfiguracja testowa, przeznaczona wyłącznie do modelowania zachowania systemu i oceny wydajności w różnych warunkach pracy podczas rzeczywistego użytkowania. Kolejnym planowanym krokiem była instalacja paneli zewnętrznych, zaplanowana na wiosnę, gdy warunki zewnętrzne staną się bardziej odpowiednie.
Warto również zauważyć, że pojedynczy moduł zapewnia do 1200 W na wyjściu AC. Chociaż jest to wystarczające dla wielu obciążeń domowych, kanał wyjściowy jest stosunkowo wrażliwy i może być łatwo przeciążony, wyzwalając wyłączenia ochronne gniazda. W tym czasie (luty 2026 r., Kijów) występowały częste przerwy w dostawie prądu, więc system działał głównie w trybie rezerwowym, z powtarzającymi się przejściami między utratą a przywróceniem sieci. Podczas tych przejść moc wyjściowa prądu przemiennego była często niestabilna. Z tego powodu zdecydowałem się dodać redundancję do sieci zapasowej za pomocą elektrowni. Wcześniej była ona już używana w salonie, zasilając moją stację roboczą, sprzęt sieciowy, domowe centrum bezpieczeństwa i telewizor.
Nawet ze stacją zasilającą początkowo napotkałem pewne problemy. Po przywróceniu zasilania sieciowego i rozpoczęciu ładowania przez stację, gniazdo Stream często wyłączało się z powodu niewystarczającej dostępnej mocy, aby obsłużyć jednocześnie obciążenie domowe i zapotrzebowanie na ładowanie. Problem ten został rozwiązany poprzez zmniejszenie mocy ładowania (przełączenie stacji w tryb cichego ładowania). Jednak to doświadczenie uwypukliło również inne ograniczenie konfiguracji i stało się jednym z czynników, które doprowadziły do decyzji o dodaniu dodatkowego modułu Stream do systemu.
Po pewnym czasie dokonałem wymiany z kolegą. Dałem mu jedną z moich stacji zasilających (która wcześniej była używana w kuchni), a w zamian otrzymałem moduł EcoFlow Stream Ultra. Używał on Stream Ultra jako zapasowego źródła zasilania dla lodówki, ale doświadczył pewnych ograniczeń ze względu na wysoką moc rozruchową (rozruchową) urządzenia, szczególnie w przypadku starszego urządzenia. W jego przypadku konwencjonalna stacja zasilająca o mocy 2400 W była bardziej odpowiednim rozwiązaniem. W rezultacie była to wymiana korzystna dla obu stron: on otrzymał urządzenie lepiej dopasowane do jego przypadku użycia, podczas gdy ja uzyskałem dodatkowy moduł Stream, którego potrzebowałem do rozbudowy systemu.
Po równoległym podłączeniu dwóch modułów moc wyjściowa systemu wzrosła do około 2300 W. Było to wystarczające do pokrycia wszystkich obciążeń w autonomicznej sieci bez ograniczeń. Po tej aktualizacji nie zaobserwowałem już wyłączeń mocy wyjściowej EcoFlow Stream AC podczas przerw w dostawie prądu lub po przywróceniu zasilania z sieci.
Do wszystkich czytelników i subskrybentów pytających, czy podłączenie drugiego modułu za pomocą kabla równoległego zwiększa moc dostarczaną do sieci przez gniazdo (wyjście grid-tied): nie, nie zwiększa. Niezależnie od tego, czy używasz jednego, dwóch lub więcej modułów, limit 800 W pozostaje ograniczeniem regulacyjnym dla mocy wprowadzanej do aktywnej sieci w Europie. Technicznie możliwe jest, według uznania i na ryzyko użytkownika, zwiększenie tego limitu do 1200 W za pośrednictwem aplikacji mobilnej.
Dodanie drugiego modułu za pomocą kabla równoległego zwiększa moc wyjściową AC systemu z samego Stream do około 2300 W. Ponadto zapewnia dodatkową pojemność akumulatora w systemie zasilania energią słoneczną. Jest to główny efekt tej aktualizacji.
Jeśli chodzi o trzeci moduł, był to zakup pod wpływem impulsu: Natknąłem się na ofertę prawie nowej jednostki Stream Pro. Biorąc pod uwagę, że ceny sprzętu znacznie spadły, postanowiłem nie zwlekać i rozbudowałem system. Głównym celem była dodatkowa pojemność baterii. Pozwala to na przechowywanie większej ilości energii przez noc, ładowanie jej podczas niższych taryf nocnych, a następnie rozładowywanie w ciągu dnia przy niewielkim lub zerowym nasłonecznieniu. Przyczynia się to również do ogólnej optymalizacji kosztów energii. Ponadto trzeci moduł dodaje trzy dodatkowe wejścia MPPT, które mogą stać się przydatne później, jeśli wymagana będzie dalsza rozbudowa mocy wytwarzania energii słonecznej.
Podsumowanie
Nadszedł już chyba czas na zakończenie drugiej części tej serii. W następnym artykule przejdę do najciekawszego etapu – wyboru paneli słonecznych, wraz z moim konkretnym przypadkiem wdrożenia obejmującym instalację zewnętrzną na elewacji balkonu i nad dachem.
Bądź na bieżąco. Jeśli masz jakieś pytania dotyczące systemu Stream, możesz zostawić je w komentarzach pod tym postem lub skontaktować się za pośrednictwem mediów społecznościowych, gdzie aktywnie udostępniam aktualizacje dotyczące tego projektu: X (Twitter), Theads. Do zobaczenia w przyszłym tygodniu.
